En cas dinstallation de la table de
cuisson sous un élément haut, ce
dernier devra être monté à au moins
700 mm de distance du plan (voir
figure).

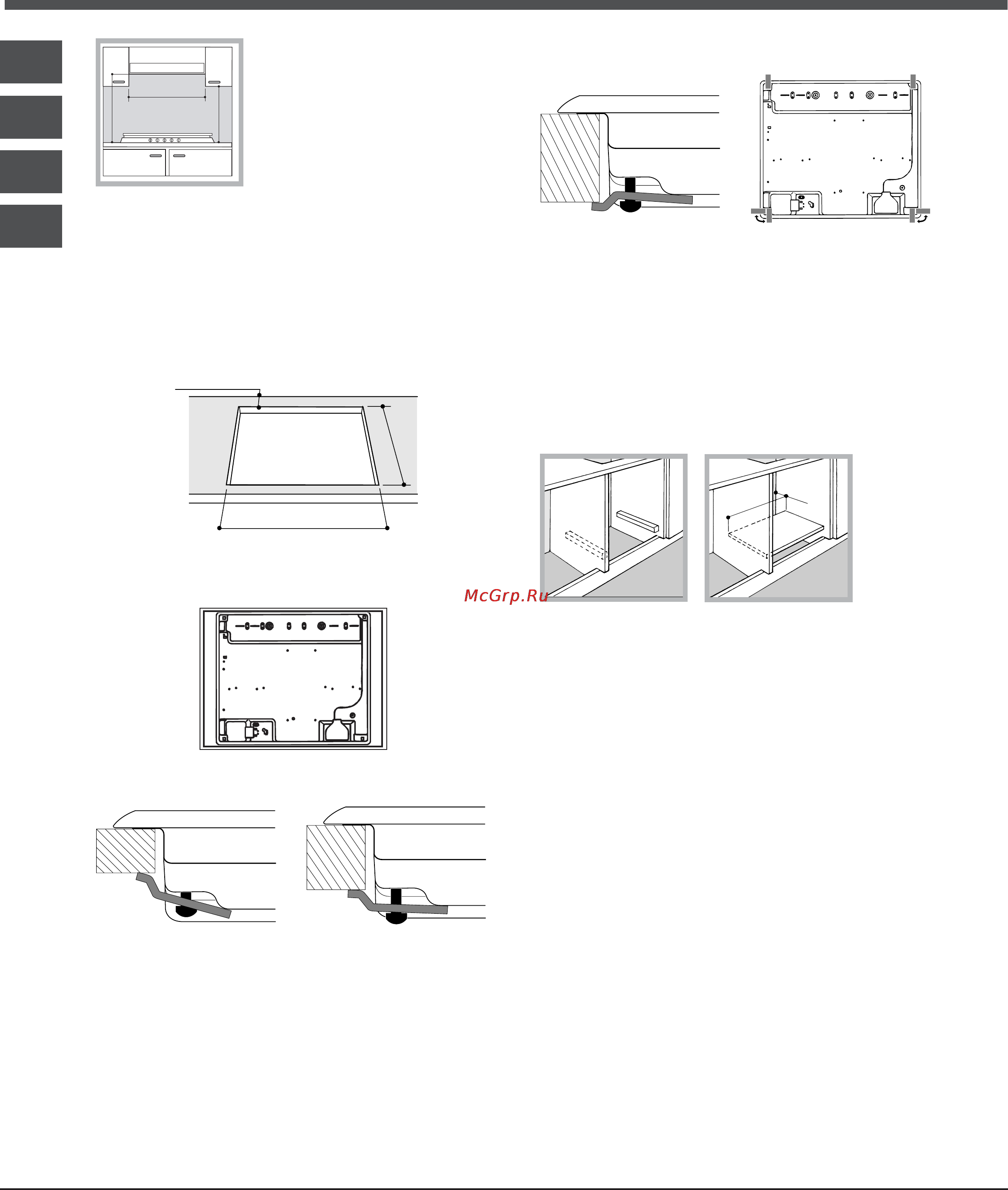

La découpe du meuble doit avoir les dimensions indiquées
par la figure.
Des crochets de fixation sont prévus pour fixer la table sur
des plans
de 20 à 40 mm dépaisseur. Pour bien fixer la
table, utilisez tous les crochets fournis.
Si la table nest pas installée au-dessus dun four à
encastrer, il faut monter un panneau disolation en bois. Il
faut le monter à au moins 20 mm de distance du bord
inférieur de la table.
555
mm
475
m
m
55
mm
Avant de procéder à la fixation au plan de travail,
montez le joint (fourni) le long du périmètre de la table
comme illustré.
Schéma de fixation des crochets
Position du crochet Position du crochet
pour plan H=20mm pour plan H=30mm
Devant
Position du crochet Derrière
pour plan H=40mm
Utilisez tous les crochets compris dans le sachet
accessoires
Aération
Pour garantir une bonne aération, la cavité dencastrement doit
être dépourvue de paroi arrière. Il est conseillé dinstaller le four
de manière à ce quil repose sur deux cales en bois ou bien sur
un plan dappui continu qui ait une
découpe dau moins 45 x 560
mm (voir figures).
La table ne peut être installée quau-dessus de fours
encastrables équipés de ventilation de refroidissement.
Raccordement électrique
Les tables munies dun cordon dalimentation tripolaire, sont
prévues pour un fonctionnement à courant alternatif à la
tension et à la fréquence dalimentation indiquées sur la
plaquette des caractéristiques (placée sous la table de
cuisson). Le conducteur de terre du câble est jaune/vert. En
cas dinstallation au-dessus dun four à encastrer, la
connexion électrique de la table et celle du four doivent être
effectuées séparément, pour des questions de sécurité
électrique mais aussi pour simplifier, au besoin, lextraction du
four.
Branchement du câble dalimentation au réseau électrique
Montez sur le câble une prise normalisée adaptée à la
charge
indiquée sur létiquette des caractéristiques.
En cas de raccordement direct au réseau, il faut intercaler
entre lappareil et le réseau un interrupteur à coupure
omnipolaire ayant au moins 3 mm décartement entre les
contacts, dimensionné à la charge et conforme aux normes
en vigueur (le fil de terre ne doit pas être interrompu par
linterrupteur). Le câble dalimentation ne doit atteindre, en
aucun point, des températures dépassant de 50°C la
température ambiante.
Linstallateur est responsable du bon raccordement
électrique de lappareil et du respect des normes de sécurité.
600mm min.
540mm min.
700mm min.
560 mm.
45 mm.
