FR
BE
LU
NL
25
Avant de procéder au branchement, assurez-vous que :
la prise est bien munie dune terre conforme à la loi;
la prise est bien apte à supporter la puissance maximale de
lappareil, indiquée sur la plaquette signalétique;
la tension dalimentation est bien comprise entre les valeurs
indiquées sur la plaquette signalétique;
la prise est bien
compatible avec la fiche de lappareil. Si ce
nest pas le cas, remplacez la prise ou la fiche, nutilisez ni
rallonges ni prises multiples.
Après installation de lappareil, le câble électrique et la prise
de courant doivent être facilement accessibles
Le câble ne doit être ni plié ni excessivement
écrasé.
Il doit être contrôlé périodiquement et ne peut être remplacé
que par un technicien agréé (voir Assistance).
Nous déclinons toute responsabilité en cas de non respect
des normes énumérées ci-dessus.
Raccordement gaz
Pour la France
Raccorder lappareil à la bouteille ou à la canalisation du
gaz conformément aux normes en vigueur, uniquement
après avoir vérifié que lappareil est bien réglé pour le
type de gaz dalimentation utilisé. Dans le cas contraire,
effectuer les opérations décrites au paragraphe
Adaptation aux différents types de gaz. Pour
lalimentation en gaz liquide, utiliser des régulateurs de
pression conformes aux Normes en vigueur.
Pour un fonctionnement en toute sécurité, pour lemploi
correct de lénergie et une plus longue durée de vie de
lappareil, vérifier si la pression dalimentation respecte
bien les valeurs indiquées dans le tableau 1
Caractéristiques des brûleurs et des injecteurs.
Pour la Belgique - le Luxembourg - la Hollande
Raccorder lappareil à la canalisation du gaz
conformément aux normes en vigueur (pour la Belgique
NBN D04-002) uniquement après avoir vérifié que
lappareil est bien réglé pour le type de gaz dalimentation
utilisé. Dans le cas contraire, (pour la Belgique) effectuer
les opérations décrites au paragraphe Adaptation aux
différents types de gaz. Pour lalimentation en gaz
liquide, utiliser des régulateurs de pression conformes
aux Normes en vigueur. Pour relier lappareil à la
canalisation du gaz Naturel, II2E+3+ pour la Belgique, I2E
pour le Luxembourg et I2L pour la Hollande, il faut avant

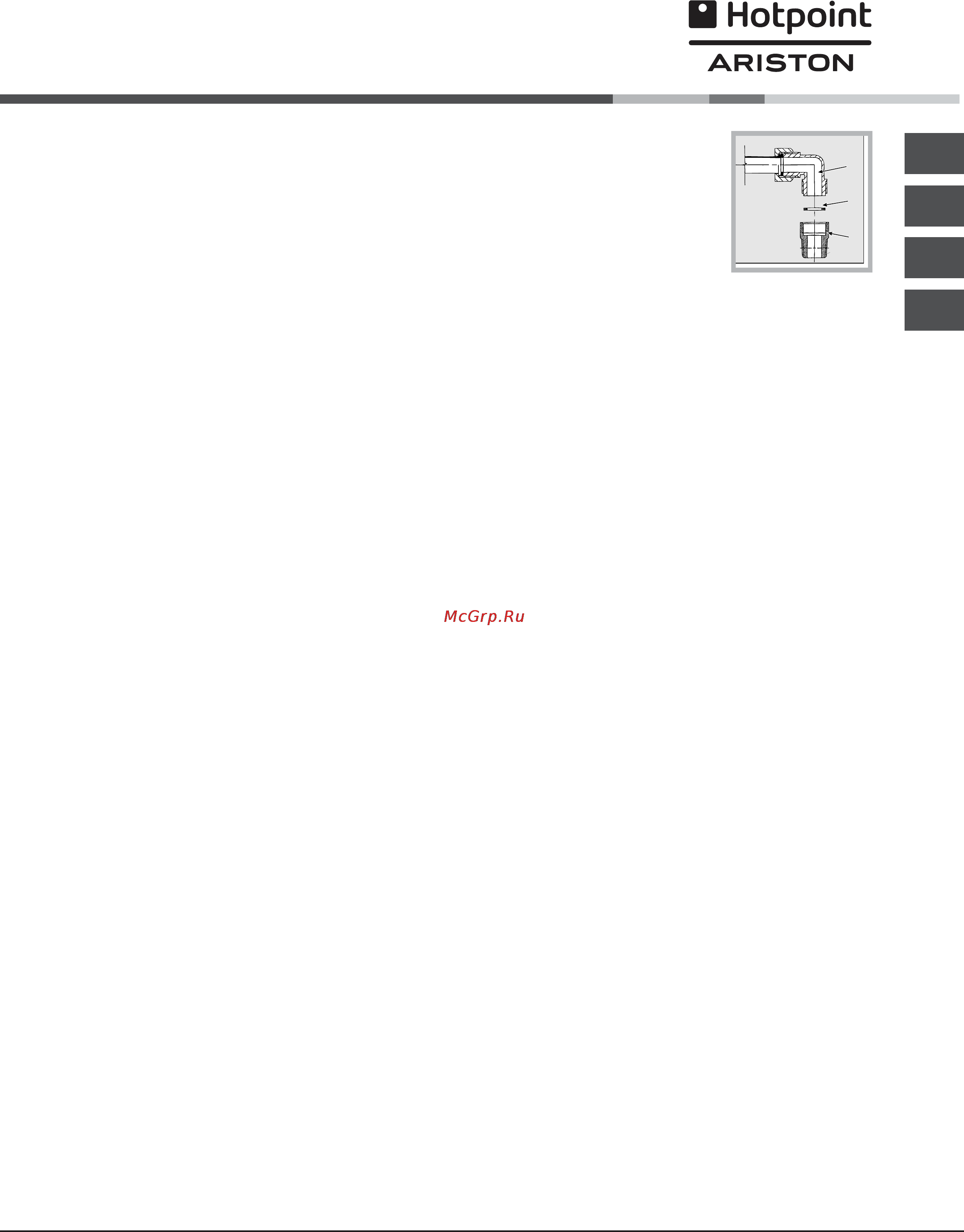

tout installer le raccord R (disponible sur demande
auprès du Service dAssistance Technique Ariston) avec
son étanchéité G sur le raccord en forme de L situé
sur le tuyau de raccordement gaz (voir figure). Le raccord
est fourni de filetage conique mâle avec pas 1/2 gaz.
Le raccordement doit être réalisé au moyen:
- ou dun tuyau rigide (pour la Belgique selon les Normes
NBN D51-003
- ou dun tuyau flexible en acier
inox, sans interruption, et
équipé de raccordements
filetés.
En amont de lappareil il faut
installer un robinet darrêt du gaz
(pour la Belgique marqué A.G.B);
il devra être installé de manière à
pouvoir facilement le manoeuvrer. Pour le Luxembourg et
la Hollande selon les Normes Nationales en vigueur.
Raccordement par tuyau rigide (cuivre ou acier)
Le raccordement à linstallation de gaz doit être effectué
de manière à ce que lappareil ne subisse aucun type de
contrainte.
La rampe dalimentation de lappareil est munie dun
raccord en L orientable dont létanchéité est assurée par
un joint. Sil vous faut inverser le raccord, vous devez
obligatoirement remplacer le joint détanchéité (fourni avec
lappareil). Le raccord dentrée du gaz à lappareil est
fileté 1/2 gaz mâle cylindrique.
Raccordement par tuyau flexi
ble en acier inox, à paroi
continue avec raccords filetés
Le raccord dentrée du gaz à lappareil est fileté 1/2 gaz
mâle cylindrique.
La mise en uvre de ces tuyaux doit être effectuée de
façon à ce que, même au maximum de leur extension, ils
ne dépassent pas 2000 mm de long. Après
raccordement, assurez-vous que le tuyau métallique
flexible ne touche pas à des parties mobiles et nest pas
écrasé.
Nutilisez que des tuyaux conformes et des joints
détanchéité conformes aux textes réglementaires
applicables dans le pays.
Vérification de létanchéité
Une fois linstallation terminée, vérifier létanchéité de
tous les raccords en utilisant une solution savonneuse et
jamais une flamme.
Adaptation aux différents t
ypes de gaz (pour la France
et la Belgique)
Pour adapter la table à un type de gaz autre que celui
pour lequel elle a été prévue (indiqué sur létiquette fixée
sous la table ou sur lemballage), il faut changer les
injecteurs des brûleurs en procédant comme suit :
1. enlevez les grilles du plan de cuisson et sortez les
brûleurs de leur logement.
2. dévissez les injecteurs à laide dune clé à tube de 7
mm et remplacez-les par les injecteurs adaptés au
nouveau type de gaz (voir tableau 1 Caractéristiques
des brûleurs et des injecteurs).
L
G
R
