Русский-9
Русский

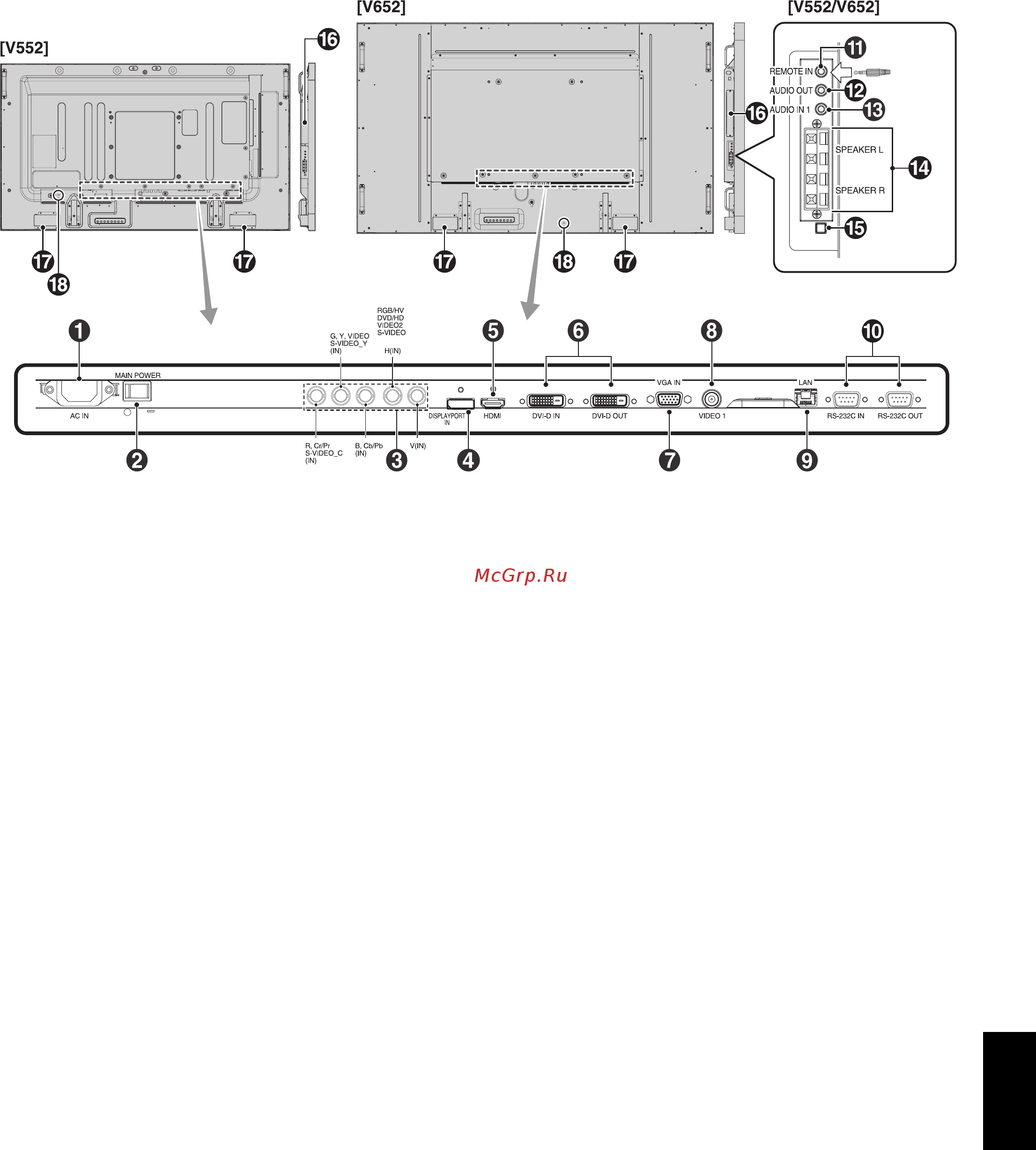

Панель разъемов
Из устройства
управления
параметрами
쐃 Разъем AC IN
Служит для подсоединения прилагаемого кабеля питания.
쐇 Главный выключатель питания
Выключатель питания служит для включения и
выключения питания от сети.
쐋 Вход RGB/HV [R, G, B, H, V] (BNC-разъемы)*
Служит для ввода аналоговых сигналов RGB или
сигналов RGB другого оборудования.
Также служит для подключения такого оборудования,
как DVD-проигрыватель, устройство ТВЧ и
телевизионная приставка. Сигнал синхронизации по
зеленому (SOG) можно подключить к разъему G.
Этот вход может использоваться с источником RGB,
DVD/HD или Video. Выберите тип сигнала в меню
НАСТРОЙКА ТЕРМИНАЛА.
쐏 Разъем DISPLAYPORT
Вход сигналов DisplayPort.
쐄 Разъем HDMI
Вход цифрового сигнала HDMI.
쐂 Вход DVI (DVI-D)
Входной разъем (IN): Вход цифрового RGB-сигнала от
компьютера или устройства ТВЧ (телевидения высокой
четкости), имеющего цифровой выход RGB.
* Этот разъем не предназначен для ввода аналоговых сигналов.
Выходной разъем (OUT): Выведение сигнала DVI через
соединение DVI IN или HDMI.
쐆 Вход VGA IN (15-контактный мини разъем D-Sub)
Служит для ввода аналоговых сигналов RGB с
персонального компьютера или сигналов RGB другого
устройства.
쐊 Разъем VIDEO1 IN (BNC)
Служит для ввода комбинированного видеосигнала.
쐎 Порт LAN (RJ-45)
LAN-соединение. См. стр. 33.
쐅 RS-232C (9-контактный разъем D-Sub)
Входной разъем (IN): для подключения входа RS-232C к
внешнему оборудованию (например, ПК) для управления
по интерфейсу RS-232C.
Выходной разъем (OUT): выход интерфейса RS-232C.
Предназначен для последовательного подключения
нескольких мониторов MultiSync по интерфейсу RS-232C.
쐈 ВХОД ДИСТАНЦИОННОГО УПРАВЛЕНИЯ (Черный)
Используйте дополнительный проводной пульт
дистанционного управления, подсоединив его к монитору.
ПРИМЕЧАНИЕ. Не используйте этот разъем без
соответствующих указаний.
쐉 AUDIO OUT (Синий)
Выход аудиосигнала от входов AUDIO IN 1, DPORT и
HDMI и к внешнему устройству (стереофонический
ресивер, усилитель и т.п.).
씈 AUDIO IN 1 (Синий)
Служит для ввода аудиосигнала с внешнего
оборудования, например, компьютера,
видеомагнитофона или DVD-проигрывателя.
씉 EXTERNAL SPEAKER TERMINAL
Выход аудиосигнала от входов AUDIO 1, DPORT и HDMI.
Красная клемма - плюс (+).
Черная клемма - минус (-).
Примечание. Данный выход предназначен для
подключения двух громкоговорителей мощностью 15 Вт
каждый (8 Ом).
