Nec MultiSync V652 [8/44] Крепление монтажных приспособлений
![Nec MultiSync V652 [8/44] Крепление монтажных приспособлений](/views2/1375600/page8/bg8.png)

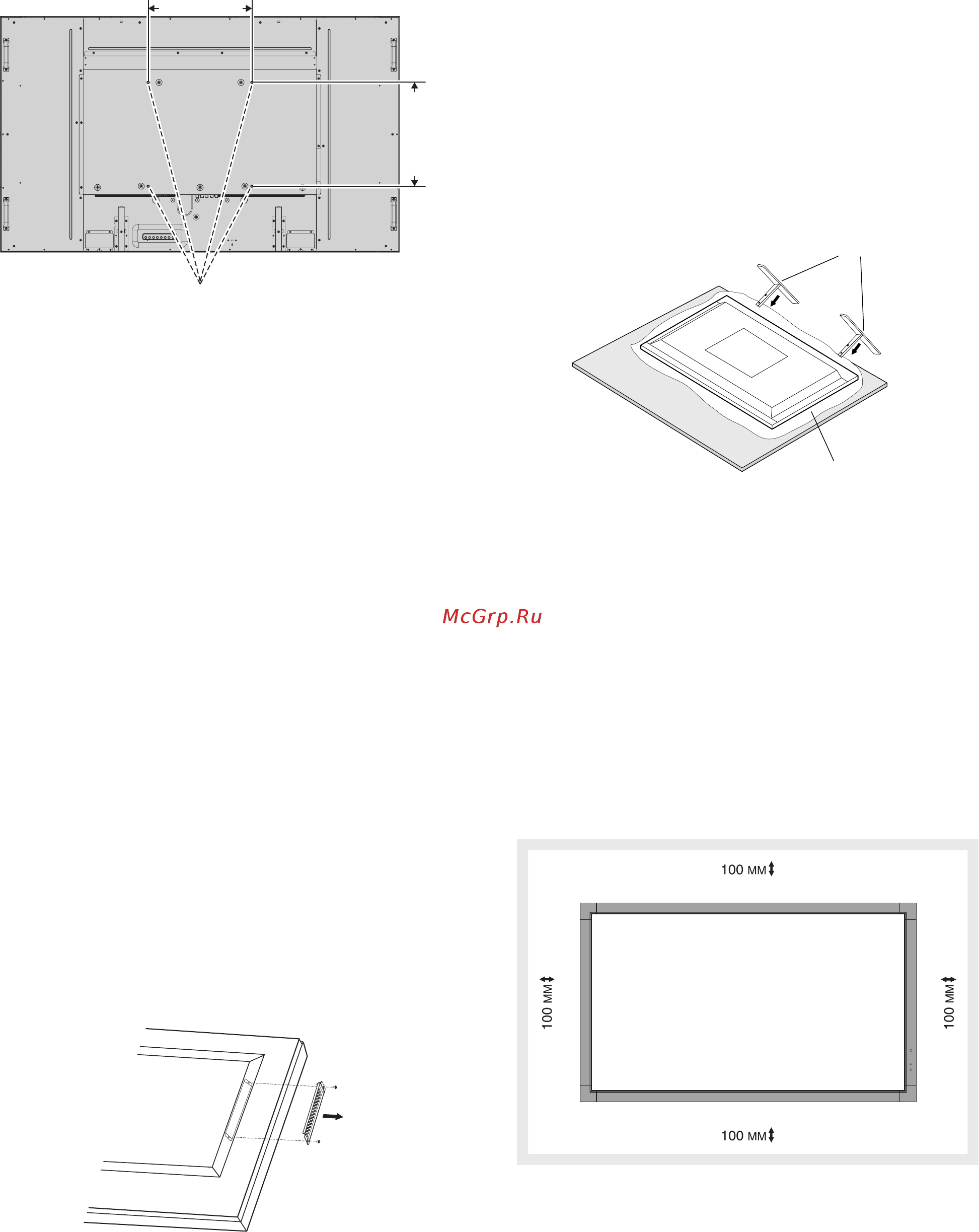

Русский-6
Крепление монтажных
приспособлений
Конструкция монитора предусматривает крепление при
помощи монтажной системы VESA.
1. Крепление монтажных
приспособлений
Не допускайте отклонения монитора от вертикальной
оси при креплении приспособлений.
Монтажный интерфейс VESA
300 мм (V552)
400 мм (V652)
300 мм (V552)
400 мм (V652)
Крепление монтажных приспособлений можно
выполнить, расположив монитор лицевой стороной вниз.
Во избежание повреждения лицевой стороны экрана
следует положить защитную ткань на участок стола под
монитором. Монитор в заводской упаковке был обернут
защитной тканью. Убедитесь, что на поверхности стола
не находится ничего, что могло бы повредить монитор.
При использовании монтажных приспособлений,
не одобренных компанией NEC, убедитесь, что они
соответствуют стандарту крепления VESA.
ПРИМЕЧАНИЕ. • Не оставляйте монитор в положении
лицевой частью вверх или вниз более
часа, так как это может отрицательно
повлиять на работу экрана.
• Перед установкой разместите монитор
на плоской поверхности достаточной
площади.
2. Применение дополнительной панели
1. Переведите главный выключатель питания в
положение OFF (ВЫКЛ).
2. Удалите крышку с гнезда, открутив установленные
винты (Рисунок 1).
3. Вставьте дополнительную панель в разъем монитора.
ПРИМЕЧАНИЕ.
Подробные сведения о дополнительных
панелях вы можете получить у поставщика.
Не прикладывайте чрезмерных усилий при
обращении с дополнительной панелью,
прежде чем закрепить ее винтами.
Рисунок 1
3. Установка и снятие дополнительной
настольной подставки
ВНИМАНИЕ. Установку и демонтаж подставки должны
осуществлять не менее двух человек для
монитора V552 или не менее четырех
человек для монитора V652.
Чтобы установить подставку, следуйте инструкциям,
которые входят в комплект подставки или монтажного
устройства. Используйте только устройства,
рекомендованные производителем.
ПРИМЕЧАНИЕ. Для монитора V552 используйте
ТОЛЬКО те винты, которые входят в
комплект поставки.
Для монитора V652 используйте
ТОЛЬКО те винты, которые входят в
комплект поставки дополнительной
настольной подставки.
Чтобы не защемить пальцы, соблюдайте осторожность
при установке подставки ЖК-монитора.
Дополнительная настольная подставка
Стол
Защитное покрытие
ПРИМЕЧАНИЕ. Для монитора V552 используйте
ТОЛЬКО те винты, которые входят в
комплект поставки.
Для монитора V652 используйте
ТОЛЬКО те винты, которые входят в
комплект поставки дополнительной
настольной подставки.
Для монитора V552 используйте ST-4620,
а для монитора V652 — ST-651.
4. Требования к вентиляции
При установке в замкнутом пространстве или
в углублении оставьте свободное пространство
между монитором и окружающими предметами для
обеспечения отвода тепла, как показано ниже.
Обеспечьте надлежащее проветривание или
кондиционирование воздуха вокруг монитора, так,
чтобы от дисплея и монтажного устройства правильным
образом отводилось тепло, особенно в случае
использования мониторов в режиме нескольких экранов.
