Русский-15
Русский
Осуществление подключений
ПРИМЕЧАНИЕ. Не подсоединяйте/отсоединяйте кабели во время включения монитора или другого внешнего
оборудования, так как это может привести к исчезновению изображения монитора.
ПРИМЕЧАНИЕ. Используйте аудиокабель без встроенного резистора. При использовании аудиокабеля со встроенным
резистором громкость звука уменьшается.
Перед осуществлением подключений выполните следующие действия.
* Прежде чем выполнять подключение, отключите питание всего подключаемого оборудования.
* Прочитайте руководство пользователя, поставляемое с каждым отдельным устройством.

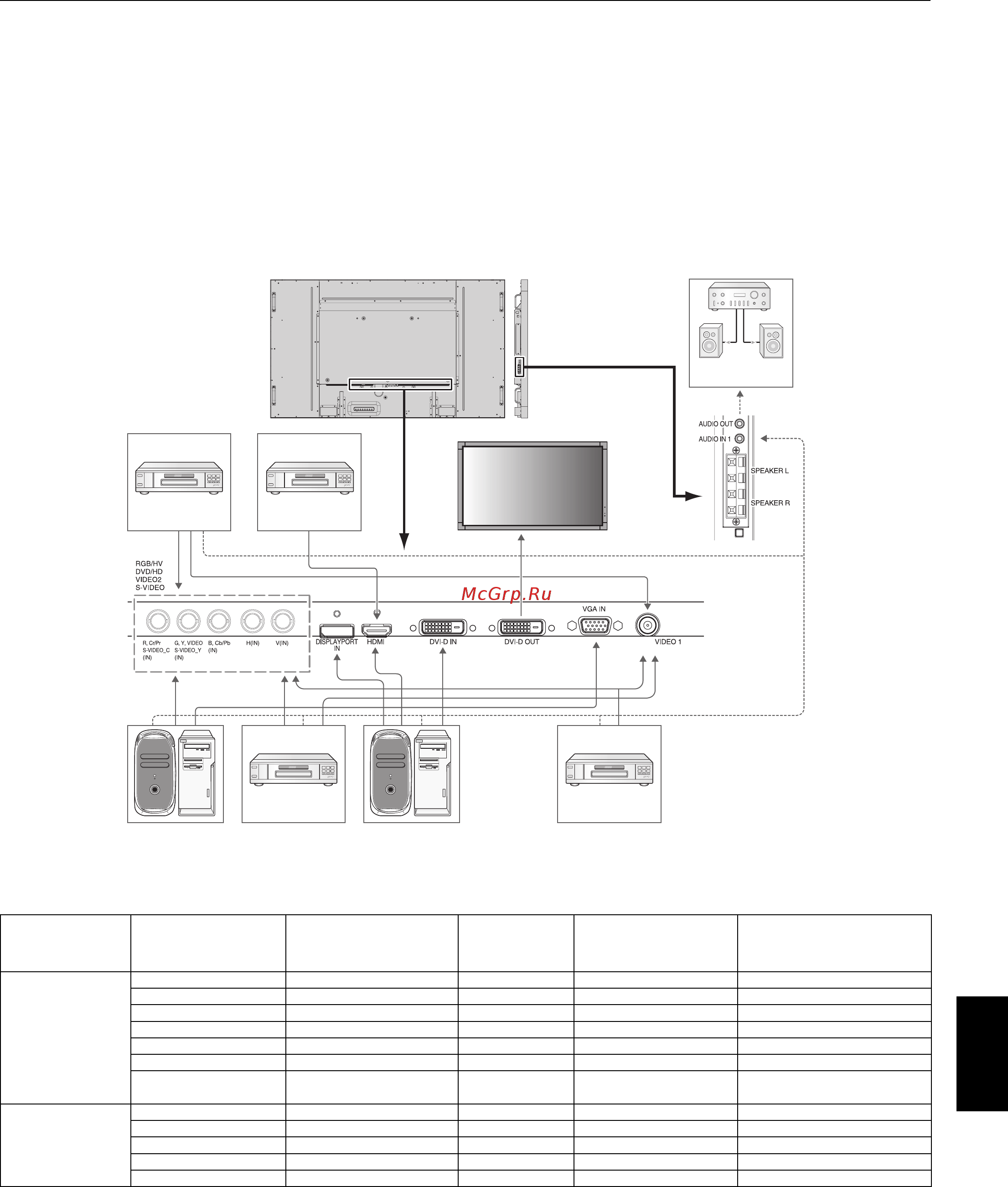

Схема соединений
DVD-проигрыватель
с выходом HDMI
DVD-
проигрыватель
Видеомагнитофон или
DVD-проигрыватель
Стереоусилитель
Второй монитор*
Компьютер
(аналоговый)
Компьютер
(цифровой)
DVD-проигрыватель
с выходом SCART
*: Число мониторов, которые можно подключить последовательно, ограничено.
Подсоединяемое
оборудование
Контактный вывод
для подсоединения
Настройка в режиме
терминала
Наименование
входного
сигнала
Подсоединение
контактного вывода
аудио
Кнопка Input (вход) на
пульте дистанционного
управления
AV
DVI (DVI-D) РЕЖИМ DVI: DVI-HD DVI AUDIO IN1 DVI
HDMI RAW/РАСШИР*
1
HDMI HDMI HDMI
5BNC+VIDEO 1 РЕЖИМ BNC: SCART SCART AUDIO IN1 DVD/HD
VIDEO1 (BNC) - VIDEO1 AUDIO IN1 VIDEO
S-VIDEO (5BNC) РЕЖИМ BNC: S-VIDEO S-VIDEO AUDIO IN1 S-VIDEO
VIDEO2 (5BNC) РЕЖИМ BNC: VIDEO VIDEO2 AUDIO IN1 VIDEO
DVD/HD (5BNC)
РЕЖИМ BNC:
COMPONENT
DVD/HD AUDIO IN1 DVD/HD
ПК
VGA (D-Sub) - VGA AUDIO IN1 VGA
DVI (DVI-D) РЕЖИМ DVI: DVI-PC DVI AUDIO IN1 DVI
RGB/HV (5BNC) РЕЖИМ BNC: RGB RGB/HV AUDIO IN1 RGB/HV
DisplayPort - DPORT DPORT DISPLAYPORT
HDMI RAW/РАСШИР*
1
HDMI HDMI HDMI
*1: зависит от типа сигнала.
Сплошные линии = видеосигнал
Пунктирные линии = аудиосигнал
