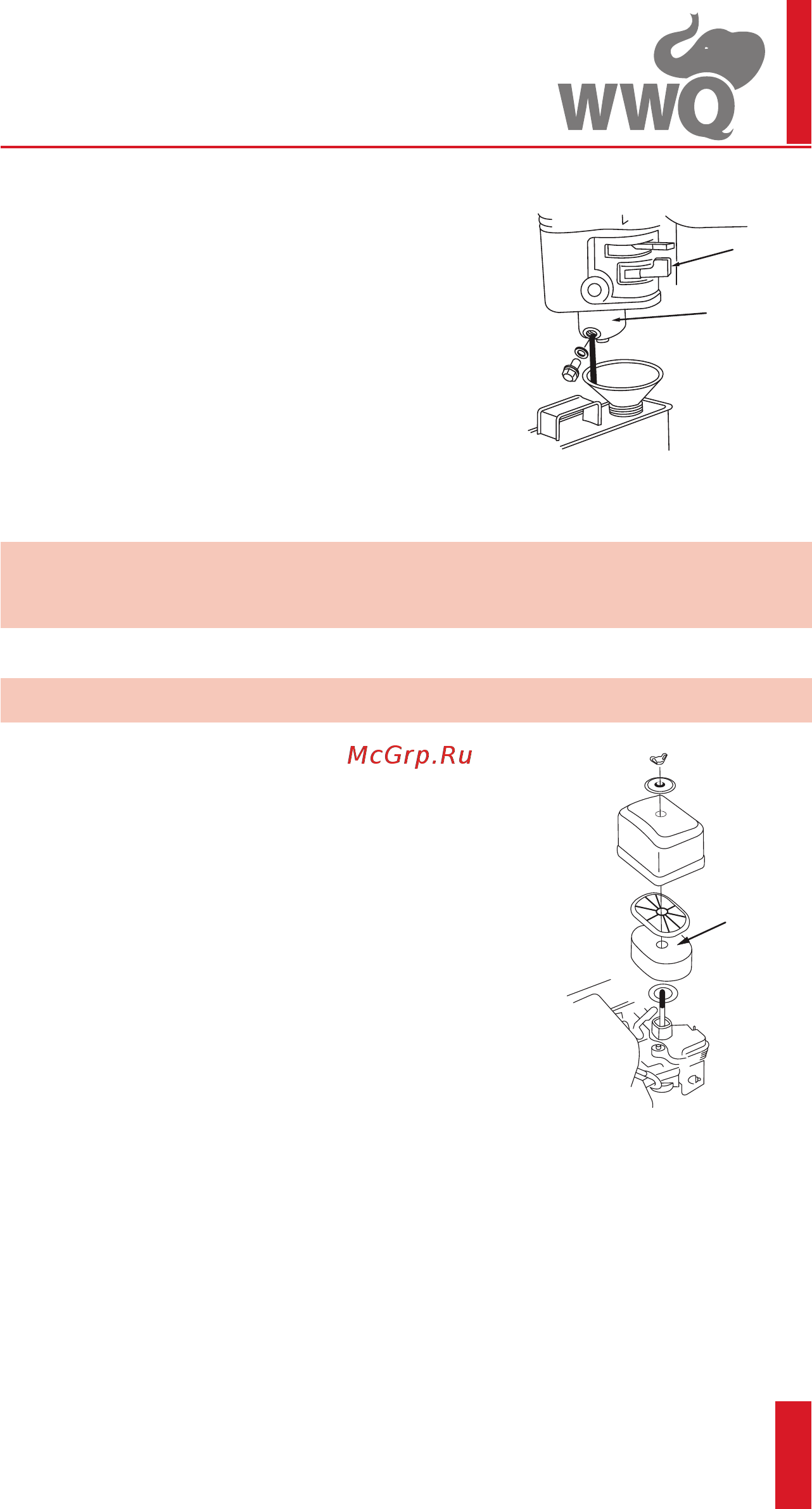

9.6. Слив топлива
9
.6.1. Слив топлива осуществляется в следующей последова-
т
ельности (см. рис. 14):
-
установить емкость для слива топлива под карбюратором;
-
вывернуть сливной болт с шайбой из корпуса карбюратора;
- перевести топливный кран в положение «Открыто»;
- слить топливо;
-
установить сливной болт на место.
9.6.2. Очистка фильтра топливного бака осуществляется в
следующей последовательности:
- снять крышку с топливного бака;
- вынуть пластмассовый фильтр, расположенный в горловине
топливного бака;
- промыть фильтр бензином и продуть сжатым воздухом;
- после очистки установить фильтр на место;
- закрыть крышку топливного бака.
9.6.3. ВНИМАНИЕ!
Запрещается чистить фильтр топливного бака механическим способом (например, металлической
щеткой).
13
топливный
к
ран
карбюратор
Рис. 14
9.7. Очистка воздушного фильтра
9.7.1. ВНИМАНИЕ!
Запрещается запуск насоса без полностью собранного или неустановленного воздушного фильтра!
9.7.2. Очистка воздушного фильтра осуществляется в следующей
последовательности:
- снять крышку фильтра, отвернув гайку (см. рис. 15);
- извлечь фильтрующий элемент и тщательно промыть его в рас-
творе бытового моющего средства, а затем в чистой воде.
Применение растворителей не допускается!
- тщательно высушить фильтрующий элемент;
- поместить обратно фильтрующий элемент и установить крышку
(следить за тем, чтобы крышка плотно прилегала к корпусу);
- при сильном загрязнении или износе фильтрующего элемента,
заменить его.
9.8. Хранение
9.8.1. Если насос не используется более 30 дней, необходимо:
- слить остатки воды из насосной части;
- слить топливо из топливного бака и карбюратора, что позволит
избежать образования смолянистых отложений, засоряющих
карбюратор и топливную систему;
- заменить масло в картере двигателя, если оно не менялось последние три месяца;
- перед консервацией или длительным хранением насоса, необходимо залить 30 г моторного масла
в камеру сгорания двигателя. Для чего отсоединить высоковольтный провод от свечи зажигания,
вывернуть свечу. В установочное отверстие свечи залить масло. Прикрыв чистой тканью это отвер-
стие, обеспечить несколько ходов поршня, потянув за ручку стартера. Установить свечу зажигания
на место и присоединить высоковольтный провод к ней.
9.8.2. Хранить насос допускается только в горизонтальном положении.
9.8.3. Хранить насос следует в чистом и сухом отапливаемом помещении, вдали от нагревательных
приборов, источников открытого огня, или любого оборудования, которое может произвести искру.
9.8.4. Срок хранения не ограничен.
фильтрующий
элемент
Рис.
