WWQ WP30 [10/20] Насос центробежный жидкостный с бензиновым двигателем

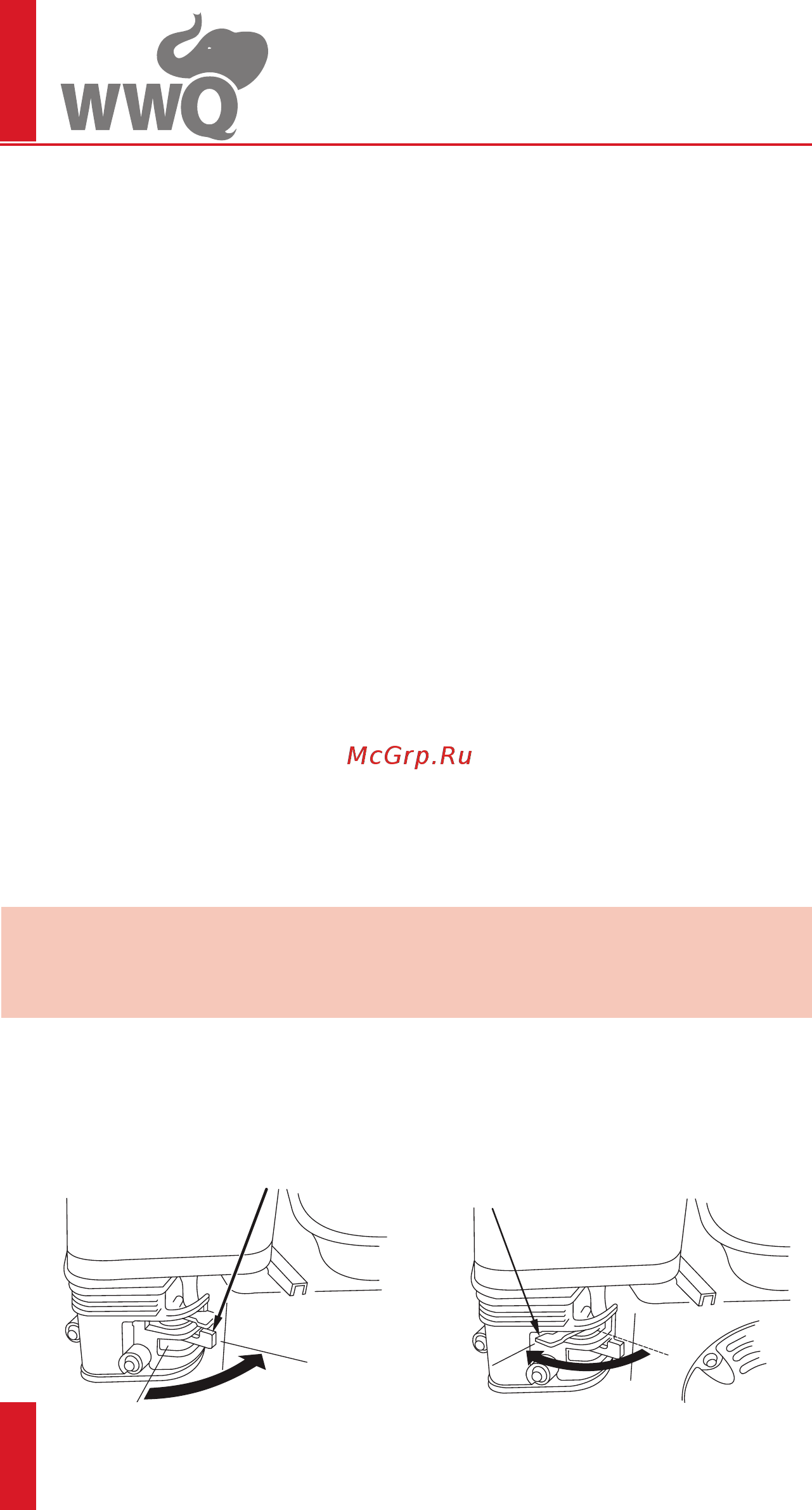

![WWQ WP30 [10/20] Насос центробежный жидкостный с бензиновым двигателем](/views2/1375797/page10/bga.png)
10
8
.7. Запуск насоса
8
.7.1. Надежно установить насос в месте его работы.
8.7.2. Произвести внешний осмотр насоса. При обнаружении каких-либо повреждений запрещает-
с
я запуск насоса до устранения выявленных неисправностей.
8.7.3. Проверить уровень масла в картере двигателя (в соответсвующих моделях насосов) и уро-
в
ень топлива в топливном баке, при необходимости долить их.
8.7.4. Опустить конец всасывающего шланга с сетчатым фильтром грубой очистки в источник водо-
забора.
8.7.5. Залить воду в насосную часть насоса.
8.7.6. Перевести топливный кран в положение «Открыто» (крайне правое) (кроме насоса WP10M),
см. рис. 8.
8.7.7. Перевести рычаг воздушной заслонки в следующее положение (см. рис. 9):
- «Закрыто» (крайне левое) (крайне верхнее для насоса WP10M), если двигатель холодный, темпе-
ратура окружающего воздуха низкая.
- «Открыто» (крайне правое) (крайне нижнее для насоса WP10M) при запуске горячего (не остывше-
го) двигателя.
- открыть заслонку на половину, если температура окружающего воздуха высокая, или двигатель
не успел остыть.
8.7.8. Перевести выключатель зажигания в положение «ON» («1») (см. рис. 10) (кроме насоса
WP10M).
8.7.9. Перевести рычаг регулировки оборотов двигателя на 1/3 хода в сторону положения «MAX»
(см. рис. 11).
8.7.10. При запуске насоса следует придерживать его ногой за подставку, а свободной рукой за
раму. Другой рукой взяться за ручку шнура стартера. Медленно потянуть ручку до возникновения
сопротивления со стороны двигателя. Не допуская возврата ручки обратно, быстро, но без излиш-
ней силы, дернуть ручку на себя. Медленно (с натягом шнура) вернуть ручку в начальное положе-
ние. Процесс запуска не должен продолжаться непрерывно более 15 секунд. Между отдельными
попытками запуска необходимо выдерживать паузу в течение 1 минуты.
8.7.11. По мере работы и прогрева двигателя, постепенно перевести рычаг воздушной заслонки в
положение «Открыто» (крайне правое) (крайне нижнее для насоса WP10M), тем самым добавляя
воздух в камеру сгорания двигателя.
8.7.12. После прогрева двигателя перевести рычаг регулировки оборотов двигателя в положение
«MAX». Число оборотов двигателя и, соответственно, производительность насоса регулируется
изменением положения рычага регулировки оборотов двигателя.
8.7.13. ВНИМАНИЕ!
Насос должен пройти обкатку в течение первых 20 часов работы. В период обкатки не следует
нагружать насос свыше 70% его максимальной производительности. После первых пяти часов
работы необходимо заменить масло в картере двигателя насосов WP20, WP30, WB30. Далее масло
необходимо менять через каждые 50-100 часов (в зависимости от типа применяемого масла).
8.7.14. Для запуска насоса при температуре окружающего воздуха +5 .. +10
o
С, необходимо пере-
вести выключатель зажигания в положение «OFF» («0») (см. рис. 10) (кроме насоса WP10M). Без
излишней силы 3-4 раза дернуть за ручку шнура стартера на себя. Далее действовать как указано
в пунктах 8.7.6. - 8.7.12.
закрыто
открыто
топливный
кран
рычаг
воздушной
заслонки
закрыто
открыто
Рис. 8 Рис. 9
Н
а
с
ос
ц
е
нт
роб
е
жны
й
жи
д
к
ос
т
ны
й
с
б
е
нз
и
нов
ы
м
д
в
и
г
а
т
е
л
е
м
