11
8.8. Выключение насоса
8.8.1. Перевести рычаг регулировки оборотов двигателя в положение «MIN» и дать поработать
насосу в течение двух-трех минут без нагрузки, для его охлаждения;
8.8.2. Перевести выключатель зажигания (рис. 10) в положение «OFF» («0»). Для выключения насо-
са WP10M - нажать на кнопку «СТОП», расположенную на его корпусе;
8.8.3. Перекрыть топливный кран, установив его в положение «Закрыто» (крайне левое) (кроме
насоса WP10M).
8.8.4. ВНИМАНИЕ!
В аварийной ситуации, для остановки двигателя насоса без его предварительного охлаждения,
необходимо сразу перевести выключатель зажигания в положение «OFF» («0»). Для насоса WP10M
- нажать кнопку «СТОП».

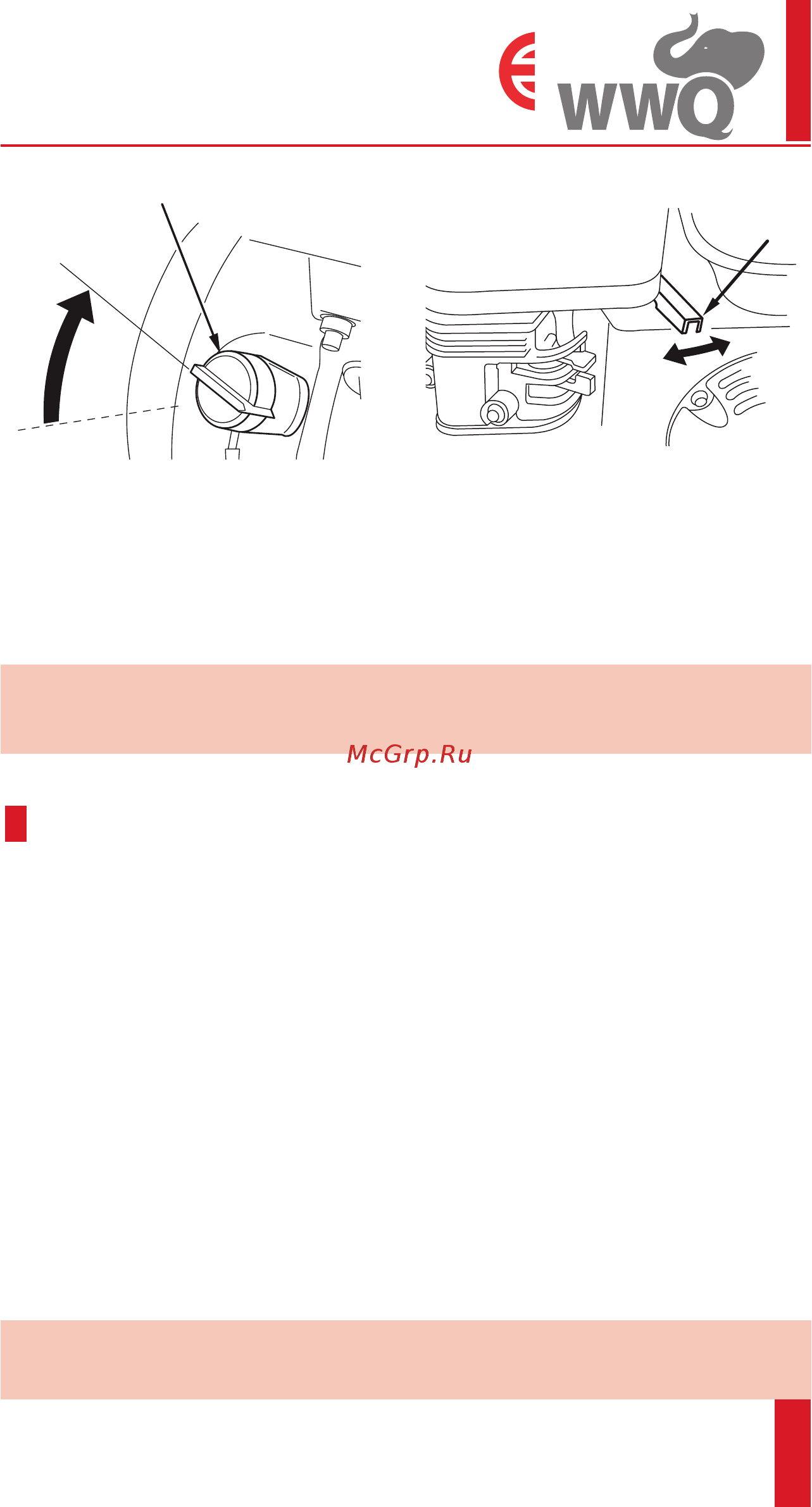

выключатель
зажигания
ON («1»)
OFF («0»)
рычаг
регулировки
оборотов
двигателя
MIN
MAX
9. Техническое обслуживание
9.1. Техническое обслуживание проводится при выключенном насосе. Перед началом техническо-
го обслуживания необходимо осмотреть насос. При выявлении повреждений, принять меры к их
устранению.
9.2. Насос следует содержать в чистоте. Для протирки внешних поверхностей насоса допускается
использовать только мягкую ткань. Запрещается использовать воду для мытья и чистки насоса.
Всегда следить за тем, чтобы ребра охлаждения и воздушные каналы насоса не были забиты гря-
зью, пылью.
9.3. Периодически необходимо удалять струей сжатого воздуха грязь и маслянистые отложения с
ребер воздушного охлаждения, рычагов и тяг системы регулировки оборотов двигателя. Это поз-
волит обеспечить оптимальное охлаждение двигателя и его стабильную работу на требуемых обо-
ротах, а также снизит риск возникновения случайного воспламенения. Для очистки можно также
использовать аэрозоли, обычно применяемые для очистки карбюраторов автомобилей.
9.4. Проверка и замена масла
9.4.1. Для предотвращения выхода из строя двигателя всех моделей насосов, (кроме WP10M)
необходимо проверять уровень масла каждый раз перед запуском насоса и через каждые пять
часов его эксплуатации;
9.4.2. Масло следует заменить после первых пяти часов работы и через каждые 50-100 часов рабо-
ты (в зависимости от типа применяемого масла). Если насос работает в условиях повышенной кон-
центрации пыли и грязи, то масло необходимо менять чаще. Замену масла необходимо проводить
только в теплом помещении.
9.4.3. ВНИМАНИЕ!
Насос WP10M не требует заливки масла в картер двигателя, а в качестве топлива используется
смесь моторного масла и бензина в пропорции 1:25.
Рис. 10
Рис. 11
