12 13
ЕКСПЛУАТАЦІЯЕКСПЛУАТАЦІЯ
УКРАЇНСЬКА
УКРАЇНСЬКА

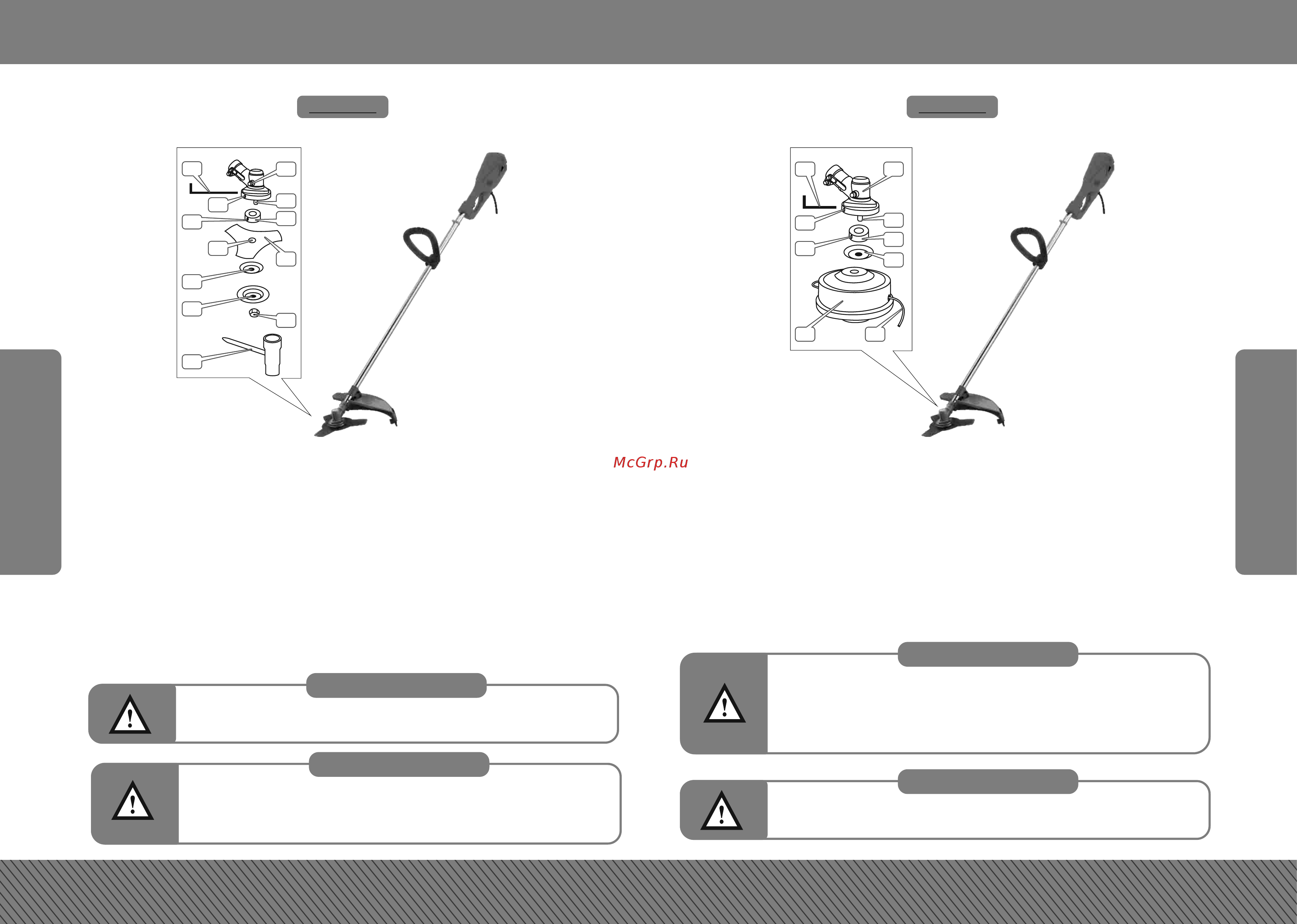

Встановлення ножа (див. малюнок 2)
1. Установіть на шпиндель (4) конічного редуктора (1) шліцеву приводну шайбу з
посадковою сходинкою (5) таким чином, щоб стопорний отвір (2) конічного
редуктора співпав зі стопорним отвором (6) шліцевої приводної шайби.
2. Вставте в стопорний отвір (2) конічного редуктора (1) шестигранний ключ (3),
щоб шпиндель (4) не зміг обертатися.
3. Установіть на шпиндель (4) ніж (8) таким чином, щоб посадкова сходи-нка
шліцевої приводної шайби (5) увійшла в посадковий отвір ножа (7).
4. Надіньте на шпиндель (4) тарілчасту шайбу (9), захисну тарілчасту кришку
(10), і надійно закрутіть фіксуючу гайку (11) за допомогою Т-подібної
комбінованої викрутки-ключа (12).
5. Вийміть шестигранний ключ (3) зі стопорного отвору (2) конічного редуктора
(1). Переконайтеся в правильності та надійності установки ножа.
Малюнок 2
Встановлення шпулі з ліскою (див. мал. 3)
1. Установіть на шпиндель (4) конічного редуктора (1) шліцеву приводну шайбу з
посадковою сходинкою (5) таким чином, щоб стопорний отвір (2) конічного
редуктора співпав зі стопорним отвором (6) шліцевої приводної шайби.
2. Вставте в стопорний отвір (2) конічного редуктора (1) шестигранний ключ (3),
щоб шпиндель (4) не зміг обертатися.
3. Надіньте на шпиндель (4), тарілчасту шайбу (7).
4. Від руки нагвинтіть на шпиндель (4) шпулю з ліскою (8).
5. Вийміть шестигранний ключ (3) зі стопорного отвору (2) конічного редук-
тора (1).
6. Переконайтеся в правильності і надійності установки шпулі з ліскою.
1
4
5
3
2
6
8
7
9
11
10
12
Фіксуюча гайка має ліву різьбу.
УВАГА!УВАГА!УВАГА!
УВАГА!УВАГА!УВАГА!
Перед встановленням шпулі переконайтеся, що на котушку
шпулі намотана достатня кількість ліски (9). Максимальна
місткість котушки становить близько 8 м круглої ліски
діаметром 1,6 мм. Довжина виходу ліски зі шпулі повинна
Забороняється встановлювати на електрокосу ножі не-
заводського виготовлення, з меншим або більшим посадковим
отвором.
УВАГА!УВАГА!УВАГА!
Малюнок 3
3 1
4
5
7
2
6
8 9
Шпуля має ліву різьбу.
УВАГА!УВАГА!УВАГА!
