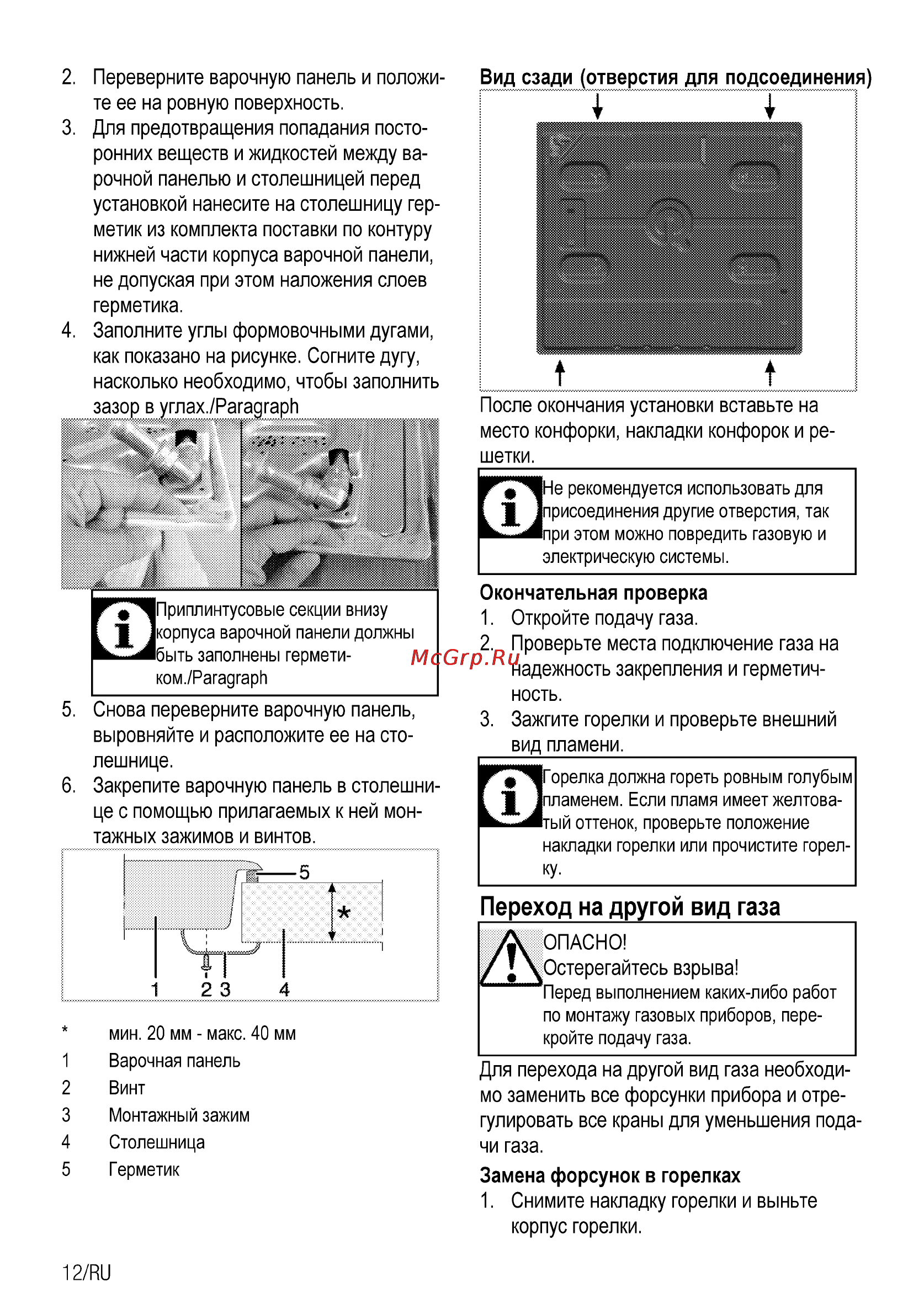

2 Переверните варочную панель и положи те ее на ровную поверхность 3 Для предотвращения попадания посто ронних веществ и жидкостей между ва рочной панелью и столешницей перед установкой нанесите на столешницу гер метик из комплекта поставки по контуру нижней части корпуса варочной панели не допуская при этом наложения слоев герметика 4 Заполните углы формовочными дугами как показано на рисунке Согните дугу насколько необходимо чтобы заполнить зазор в углах РагадгарИ Вид сзади отверстия для подсоединения После окончания установки вставьте на место конфорки накладки конфорок и ре шеток рекомендуется использовать для I 1 присоединения другие отверстия так р при этом можно повредить газовую и электрическую системы Приплинтусовые секции внизу к 1 Jкopпyca варочной панели должны быть заполнены герметиком РагадгарИ 5 Снова переверните варочную панель выровняйте и расположите ее на столешнице 6 Закрепите варочную панель в столешни це с помощью прилагаемых к ней мон тажных зажимов и винтов Окончательная проверка 1 Откройте подачу газа 2 Проверьте места подключение газа на надежность закрепления и герметич ность 3 Зажгите горелки и проверьте внешний вид пламени Горелка должна гореть ровным голубым пламенем Если пламя имеет желтова тый оттенок проверьте положение накладки горелки или прочистите горелку _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ Ш Переход на другой вид газа ОПАСНО Остерегайтесь взрыва 1 2 3 4 5 мин 20 мм макс 40 мм Варочная панель Винт Монтажный зажим Столешница Герметик 12 Ии Перед выполнением каких либо работ по монтажу газовых приборов пере кройте подачу газа Для перехода на другой вид газа необходи мо заменить все форсунки прибора и отре гулировать все краны для уменьшения пода чи газа Замена форсунок в горелках 1 Снимите накладку горелки и выньте корпус горелки
