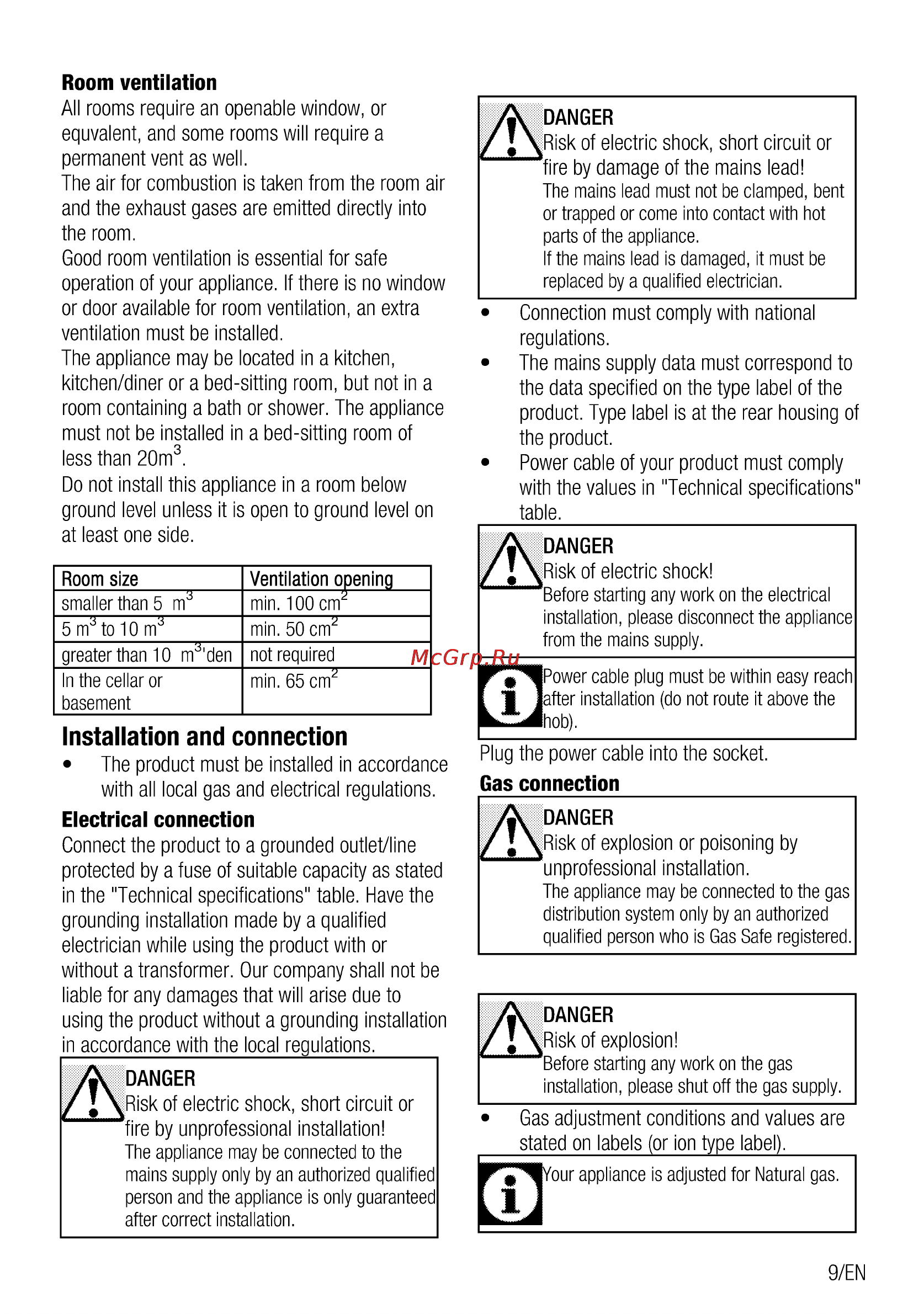

Room ventilation All rooms require an openable window or equvalent and some rooms will require a permanent vent as well The air for combustion is taken from the room air and the exhaust gases are emitted directly into the room Good room ventilation is essential for safe operation of your appliance If there is no window or door available for room ventilation an extra ventilation must be installed The appliance may be located in a kitchen kitchen diner or a bed sitting room but not in a room containing a bath or shower The appliance must not be installed in a bed sitting room of less than 20m3 Do not install this appliance in a room below ground level unless it is open to ground level on at least one side Room size smaller than 5 md 5 md to 10 md greater than 10 mdlden In the cellar or basement Ventilation opening min 100 cm2 min 50 cm2 not required min 65 cm2 Installation and connection The product must be installed in accordance with all local gas and electrical regulations Electrical connection Connect the product to a grounded outlet line protected by a fuse of suitable capacity as stated in the Technical specifications table Have the grounding installation made by a qualified electrician while using the product with or without a transformer Our company shall not be liable for any damages that will arise due to using the product without a grounding installation in accordance with the local regulations ______ A DANGER Risk of electric shock short circuit or fire by unprofessional installation The appliance may be connected to the mains supply only by an authorized qualified person and the appliance Is only guaranteed after correct installation DANGER Risk of electric shock short circuit or fire by damage of the mains lead B The mains lead must not be clamped bent or trapped or come into contact with hot parts of the appliance If the mains lead is damaged it must be replaced by a qualified electrician Connection must comply with national regulations The mains supply data must correspond to the data specified on the type label of the product Type label is at the rear housing of the product Power cable of your product must comply with the values in Technical specifications table DANGER Risk of electric shock H Before starting any work on the electrical installation please disconnect the appliance from the mains supply Power cable plug must be within easy reach after Installation do not route It above the hob Plug the power cable into the socket Gas connection___________________________ A DANGER J Risk of explosion or poisoning by unprofessional installation The appliance may be connected to the gas distribution system only by an authorized qualified person who is Gas Safe registered DANGER Risk of explosion Before starting any work on the gas installation please shut off the gas supply Gas adjustment conditions and values are stated on labels or ion type label our appliance Is adjusted for Natural gas 9 EN
