ELEYUS Cyclon 470 60 IS+GR [4/19] Опис витяжки

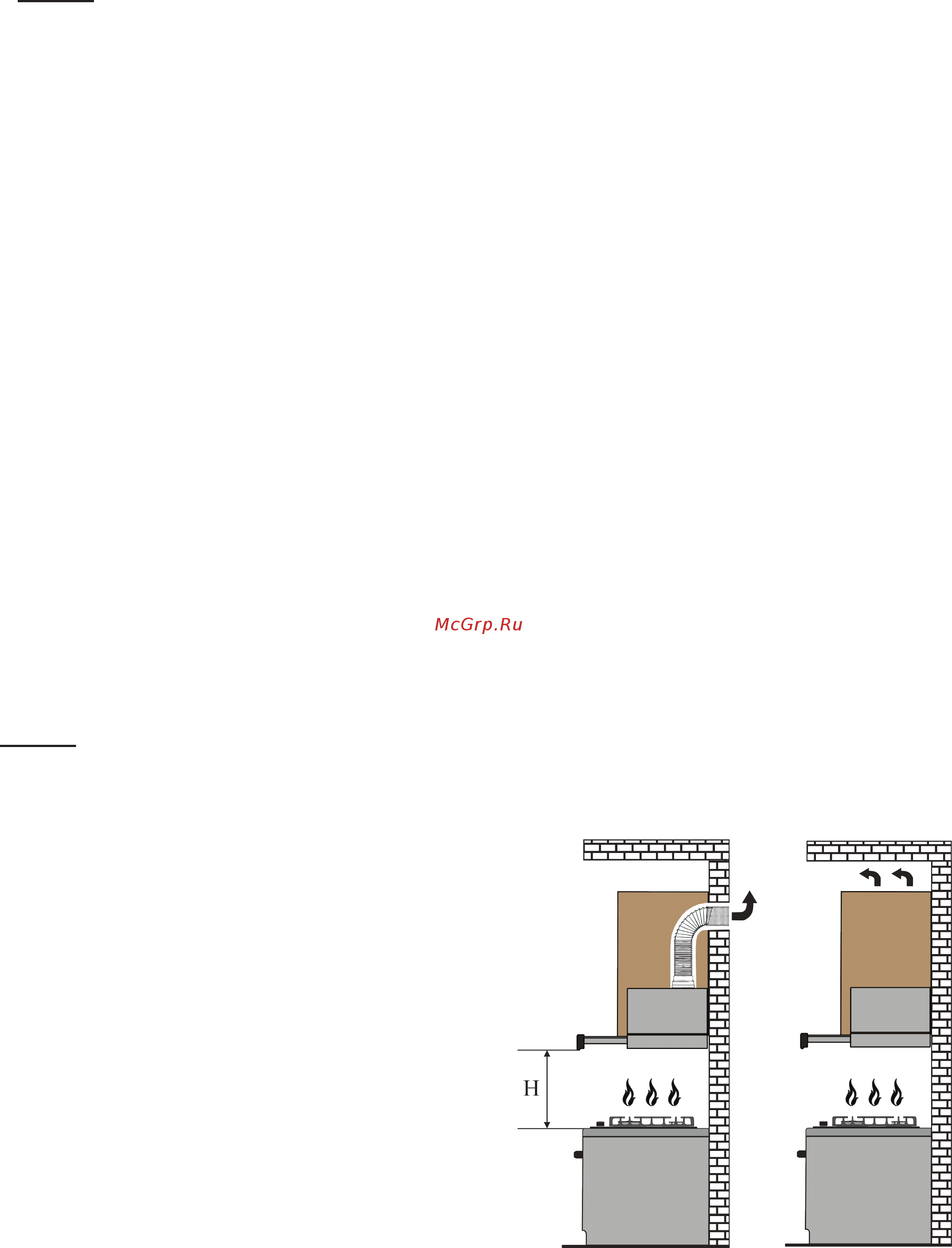

![ELEYUS Cyclon 470 60 IS+GR [4/19] Опис витяжки](/views2/1376760/page4/bg4.png)
УВАГА! ВИКОРИСТОВУВАТИ ГАЗОВУ (ЕЛЕКТРО) ПЛИТУ ПРИ ВИМКНЕНІЙ ВИТЯЖЦІ
КАТЕГОРИЧНО ЗАБОРОНЯЄТЬСЯ!
4.2 Для уникнення ураження електрострумом витяжка повинна включатися в розетку з заземле-
нням.
4.3 Витяжка повинна бути під’єднана до окремої вентиляційної шахти. Недопустимим є під’єднання
інших пристроїв до цієї ж шахти.
4.4 При користуванні витяжкою одночасно з іншими обігрівальними пристроями (газові, масляні, печі
і т. п.) окрім електричних, необхідно забезпечити приміщення, в якому встановлена витяжка,
додатковим притоком свіжого повітря (наприклад відкрити кватирку).
4.5 При монтажі витяжки на необхідній настановній висоті Н над плитою (рис.1) для відводу повіт-
ря в вентиляційний канал використовувати повітровід Ø120мм. Менший діаметр створить
додатковий опір повітрю, що призведе до збільшення шуму і вібрації, а також до перегріву двигуна.
4.6 Забезпечуйте своєчасне очищення багаторазових алюмінієвих жироуловлюючих фільтрів, інакше
знизиться ефективність роботи витяжки і виникне загроза пожежі через накопичення в фільтрі жиру і
пилу.
4.7 При займанні не можна включати витяжку для зменшення задимлення до повної локалізації
вогню.
4.8 У випадку займання під витяжкою закрийте полум’я цупкою тканиною, відключіть витяжку від
електромережі, не використовуйте воду для гасіння полум’я в місцях знаходження електроприладів.
4.9 Оберігайте шнур підключення до електромережі від механічних та термічних ушкоджень.
5. ОПИС ВИТЯЖКИ
5.1 Витяжка вентиляційна кухонна «Cyclon 470» являється повітроочисним пристроєм витяжного
типу з вентилятором (турбіною) і укомплектована жироуловлюючим алюмінієвим фільтром. Виріб
виготовляється в одномоторному виконанні шириною 500 або 600мм з листової вуглецевої сталі з
наступним декоративно-захисним покриттям порошковими фарбами. Витяжка відноситься до типу
«вбудованих висувних» витяжок і вбудовується в меблевий гарнітур кухні на стіні над плитою.
УВАГА! Додатково виріб виготовляється з наступними декоративними елементами (рис.3):
«WOOD»
(висувна панель з фільтром - дерево);
«GLASS»
(висувна панель з фільтром - скло).
5.2 В залежності від схеми установки витяжка
працює в двох варіантах (дивись п.1.5):
- в режимі відводу повітря в димохід кухні
(рис.1);
- в режимі рециркуляції
(замкнутий круговий обіг повітря в кухні)
(рис.2).
Відстань Н:
для електроплит 65 – 75см
для газових плит 75 – 85см
«Необхідно враховувати, що при ввімкнутій витяжці в закритому приміщенні автоматично
знижується тиск, який необхідно вирівнювати за рахунок притоку свіжого повітря.
Цього можна досягнути шляхом відкриття дверей, вікон або обладнанням спеціальної
припливної вентиляції.»
Рис.1 Рис.2
