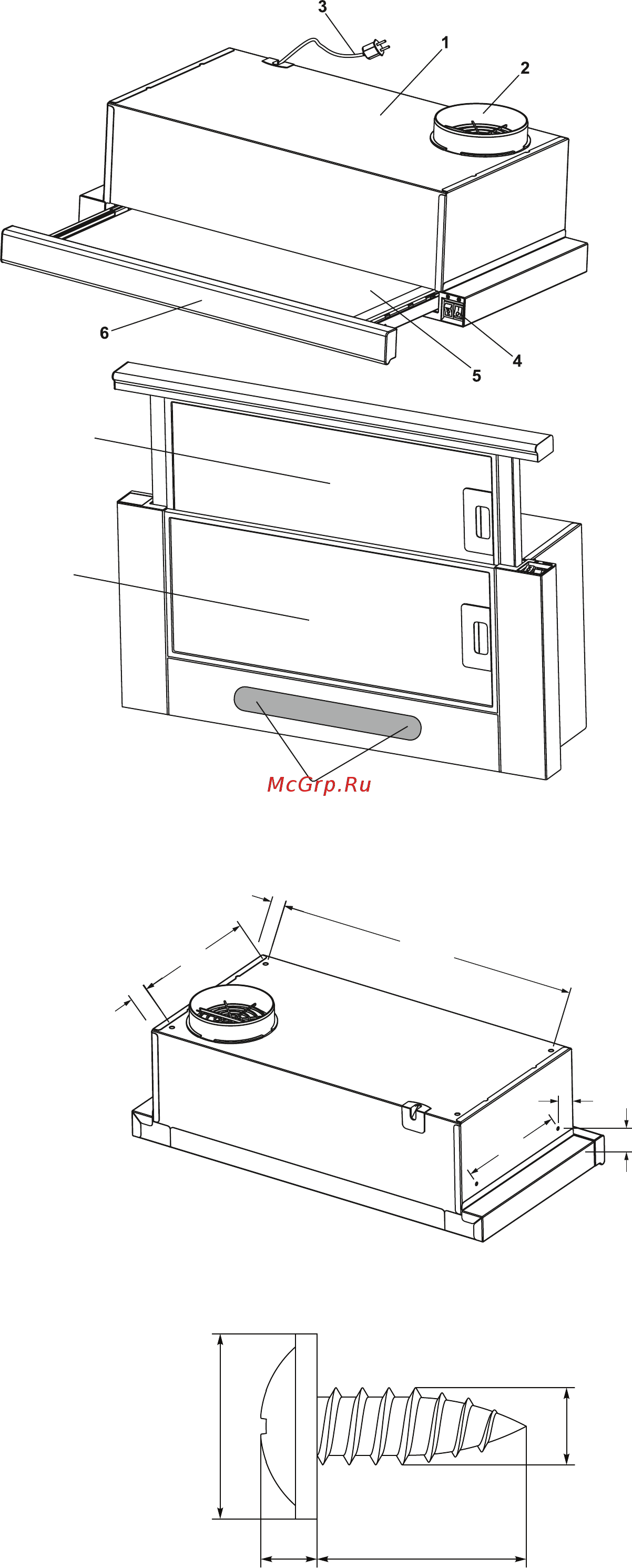

5.3 Витяжка складається з наступних складових частин (рис.3 / 3.1)

1 – корпус витяжки

2 – перехідник патрубка повітроводу

(Ø120)

3 – електрошнур без заземлення

4 – перемикач режимів роботи витяжки

(клавішний)

5 – висувна панель

6 – ручка висувної панелі з фільтром

7 – фільтр алюмінієвий жироуловлюючий 1

8 – фільтр алюмінієвий жироуловлюючий 2

9 – лампа освітлення (LAMP)

6. ІНСТРУКЦІЯ ПО МОНТАЖУ ВИТЯЖКИ

6.1 Оберіть режим роботи і місце для встановлення витяжки.

6.2 Вийміть витяжку з пакувальної коробки.

6.3 Перевірити роботу витяжки, підключіть до

електромережі і перевірте всі її функції.

Нагадуємо, що висота установки витяжки

над електроплитами повинна бути не менше

650мм, а над газовими – не менше 750мм

(рис.1).

6.4 Перш ніж приступити до свердління

отворів під кріпильні вироби, необхідно

провести для них розмітку на стіні. Для цього

підготуйте паперовий шаблон з координатами

отворів, прикладіть шаблон до нижньої полки

меблевого гарнітуру на необхідній висоті, що

вказана вище, і вирівняйте його по рівню

(рис.1).

6.5 Кріпити витяжку до шкафчика рекомендовано

використовувати 4 саморізи 4,8х13 DIN968

з середини витяжки (саморізи в комплект

постачання не входять) (рис.4 / 4.1).

6.6 Установіть на патрубку витяжки перехідник

повітроводу (120мм).

Рис.3

Рис.3.1

Рис.4

Рис.4.1

ø11,3

ø4,8

2,8 13
