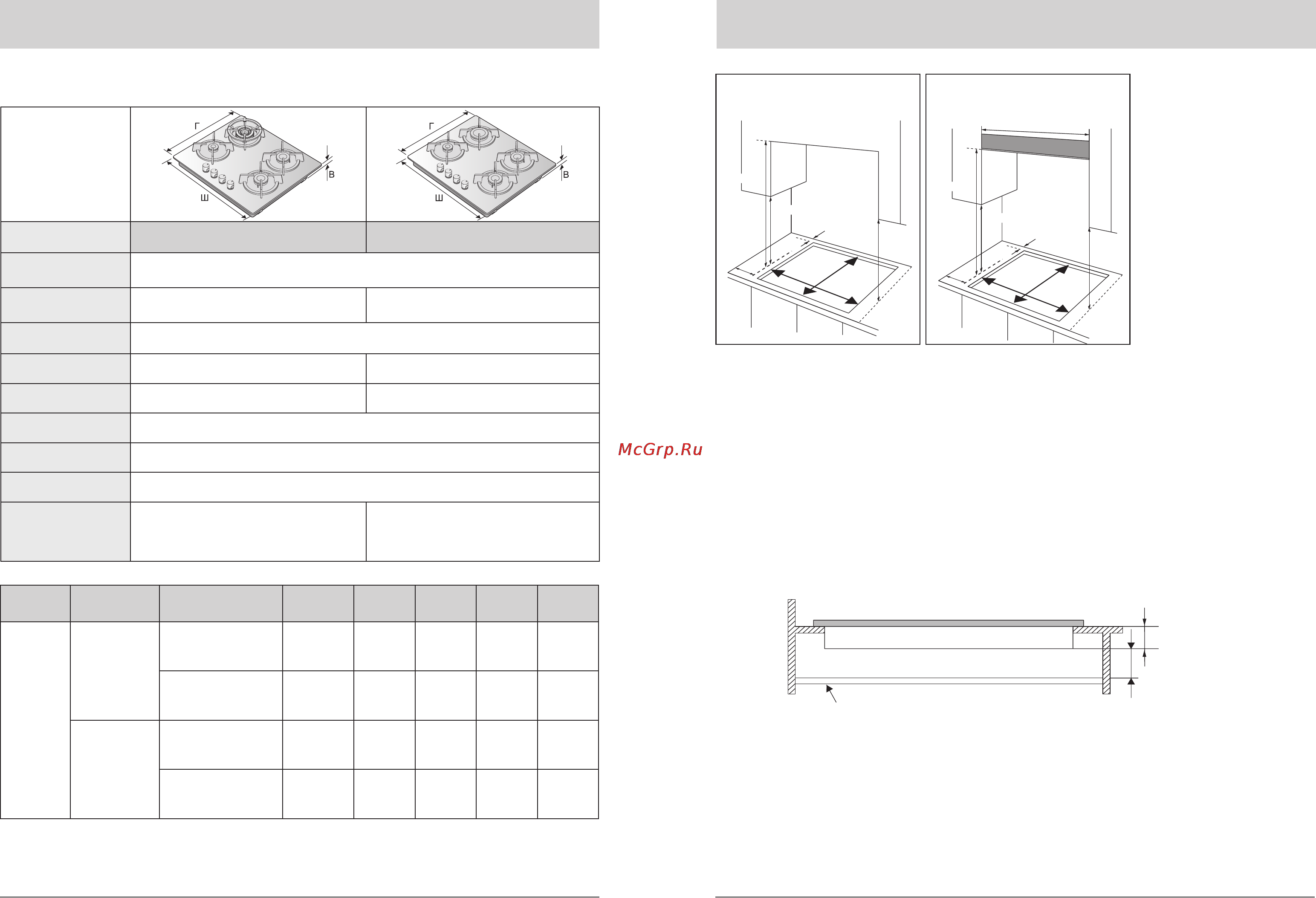

![Samsung GN642FFGD [12/42] Технические данные](/views2/1037693/page12/bgc.png)
22
Характеристики варочной панели
Модель GN642HFGD/BWT GN642FFGD/BWT
Решетка-подставка
под кастрюлю
Чугун
Подставка под кастрюлю
с выпуклым дном
O X
Верхняя плита
Закаленное стекло (8t)
Вес
16.2 кг 15.7 кг
Размер(ШxГxВ)
594*510*46 594*510*46
Устройство поджига
Непрерывного типа
Подключение газа
Входной штуцер панели - внешняя резьба 1/2 дюйма
Электропитание
220 В, 50 Гц
Характеристики
конфорок
Тройной ряд пламени (1EA),
средней мощности (2EA),
малой мощности (1EA)
Высокой мощности(1EA),
средней мощности(2EA),
малой мощности(1EA)
Технические данные
СТРАНА ТИП ГАЗА КОНФОРКА
ТРОЙНОЙ РЯД
ПЛАМЕНИ
Мощная Средняя Малая Всего
РОССИЯ
G-30
БУТАН
29 мбар
Исполнение
форсунки
(1/100 мм)
85 85 65 50 -
Номинальная
тепловая мощность
(кВт)
3 3 1.75 1.0 7.5
G-20
ПРИРОДНЫЙ
13 мбар
Исполнение
форсунки
(1/100 мм)
144 150 110 82 -
Номинальная
тепловая мощность
(кВт)
3 3 1.75 1.0 7.5
Класс прибора: 3
IP номер : IP20
23
Размер выреза
Ширина: 560 мм
Глубина: 480 мм
Толщина столешницы
:
30–50 мм
■ Данная варочная панель встраивается в кухонную мебель или рабочую
поверхность шириной 600 мм с соблюдением следующих минимальных
расстояний.
- Минимальное расстояние от края варочной панели до задней стены — 55 мм.
- Минимальное расстояние между боковыми сторонами варочной панели и соседними
шкафами или стенами — 100 мм.
- Минимальное расстояние, на котором может располагаться горючий материал над варочной
панелью на одной линии с краями варочной панели, — 400 мм. Если материал располагается
ниже, чем 400 мм, он должен находиться на расстоянии 50 мм от краев варочной панели.
- Минимальное расстояние, на котором горючий материал может располагаться
непосредственно над варочной панелью, — 700 мм.
40мм
80мм(мин)
a
- Для обеспечения циркуляции воздуха и исключения случаев пережатия гибкого
газоподводящего металлорукава необходимо оставить расстояние не менее 80мм до любого
выдвижного ящика, перегородки или поверхности духовки (уровень a), которые могут
находиться под варочной панелью.
400
mm
560
mm
480
mm
400
mm
700
mm
55
mm
100
m
m
FO 0812
Зазоры, необходимые при
размещении варочной панели
без вытяжки
FO 0813
400
mm
560
mm
480
mm
400
mm
700
mm
600
mm
55
mm
100
mm
Зазоры, необходимые при
размещении варочной панели
с вытяжкой
Размещение
