22

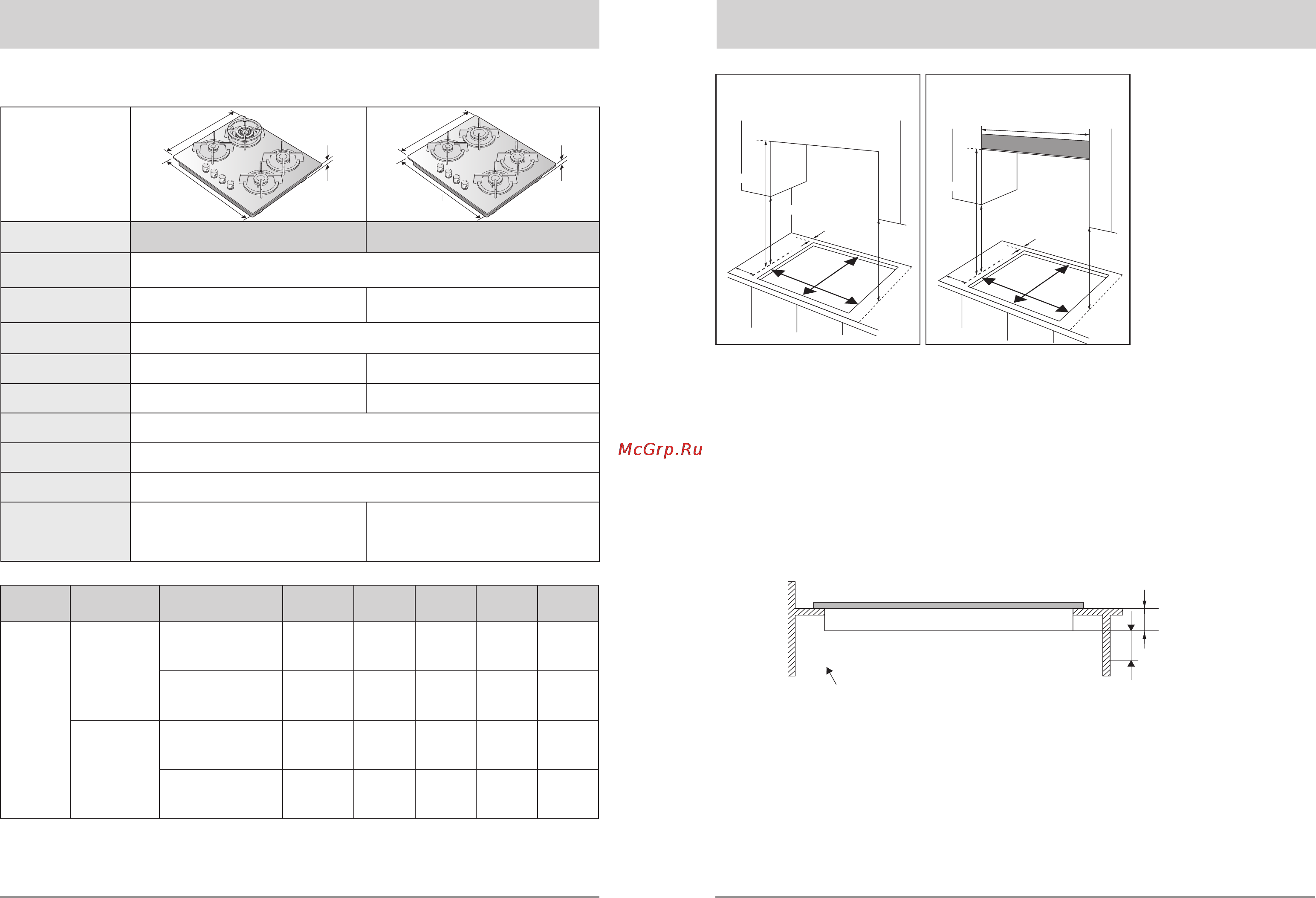

Пісіру панелінің сипаттамаса
Модель GN642HFGD/BWT GN642FFGD/BWT
Кастрюль астына
қойылатын тор тұғырық
шойын
Түбі дөңес кастрюльдерге
арналған тұғырық
O X
Үстіңгі плита
Шыңдалған шыны (8t)
Салмағы
16.2 кг 15.7 кг
Өлшемі (Ұ*Е*Б)
594*510*46 594*510*46
Жағу құрылғысы
Үздіксіз типтегі
Газға қосылу
Панельдің кіре беріс штуцері-сыртқы оймасы ½ дюйм
Электр қорегі
220 В, 50 Гц
Конфоркалардың
сипаттамасы
Үш қатарлы жалын (1ЕА),
қуаттылығы орташа (2ЕА),
қуаттылығы төмен (1ЕА)
Қуаттылығы жоғары (1ЕА),
қуаттылығы орташа (2ЕА),
қуаттылығы төмен (1ЕА)
Техникалық мәліметтер
МЕМ-
ЛЕКЕТ
ГАЗ ТИПІ КОНФОР-КА
ҮШ ҚАТАР
ЖАЛЫНДЫ
ҚУАТТЫ
ОРТАША
ТӨМЕН
БАРЛЫҒЫ
РЕСЕЙ
G-30
БУТАН
29 мбар
Форсунканың
орындалуы
(1/100 мм)
85 85 65 50 -
Номинальды жылу
қуаттылығы
(кВт)
3 3 1.75 1.0 7.5
G-20
ТАБИҒИ ГАЗ
13 мбар
Форсунканың
орындалуы
(1/100 мм)
144 150 110 82 -
Номинальды жылу
қуаттылығы
(кВт)
3 3 1.75 1.0 7.5
Құрал класы: 3
Ұ
Е
Б
Ұ
Е
Б
23
Кесіндінің ѳлшемі
Ұзындығы: 560 мм
Ені : 480 мм
Биіктігі
: 30–50 мм
■ Берілген пісіру панелі ас үй жиһазына немесе 600 мм-лік жұмыс панелінің
бетіне келесі минимальды қашықтықтырды сақтай отырып орнатылады.
- Панелдің жиегі артқы қабырғадан минимальды арақашықтығы 55 мм болуы тиіс.
- Панельдің бүйірлік жиектерінің кез келген көршілес қабырғадан миинмальды
арақашықтығы 100 мм болуы тиіс.
- Пісіру панелінің үстіңгі жағында əрі оның жиектерімен бір сызықта жанғыш заттың ең аз
орналасу ара қашықтығы — 400 мм.Жанғыш зат 400 мм-ден төмен орналасса, ол пісіру
панелінен 50 мм аулақ орналасуы керек.
- Егер жанғыш материал панельдің үстінде орналасса, онда олардың арақашықтықтары
700мм-ден кем болмауы тиіс.
40мм
80мм(мин)
a
- Ауа алмасуын қамтамасыз ету үшін жəне иілгіш газ өткізгіш түтіктердің қысылып қалмауы
үшін, пісіру панелінің жоғарғы жағында орналасқан, кез келген қораптардан арақашықтығы
80 мм болуы керек.
400
mm
560
mm
480
mm
400
mm
700
mm
55
mm
100
m
m
FO 0812
Сорғышы жоқ пісіру панелін
орналастыруға қажетті
арақашықтықтар
FO 0813
400
mm
560
mm
480
mm
400
mm
700
mm
600
mm
55
mm
100
mm
Сорғышы бар пісіру панелін
орналастыруға қажетті
арақашықтықтар
Орналастыру
