Samsung GN642FFGD [26/42] Вибір місця монтажу

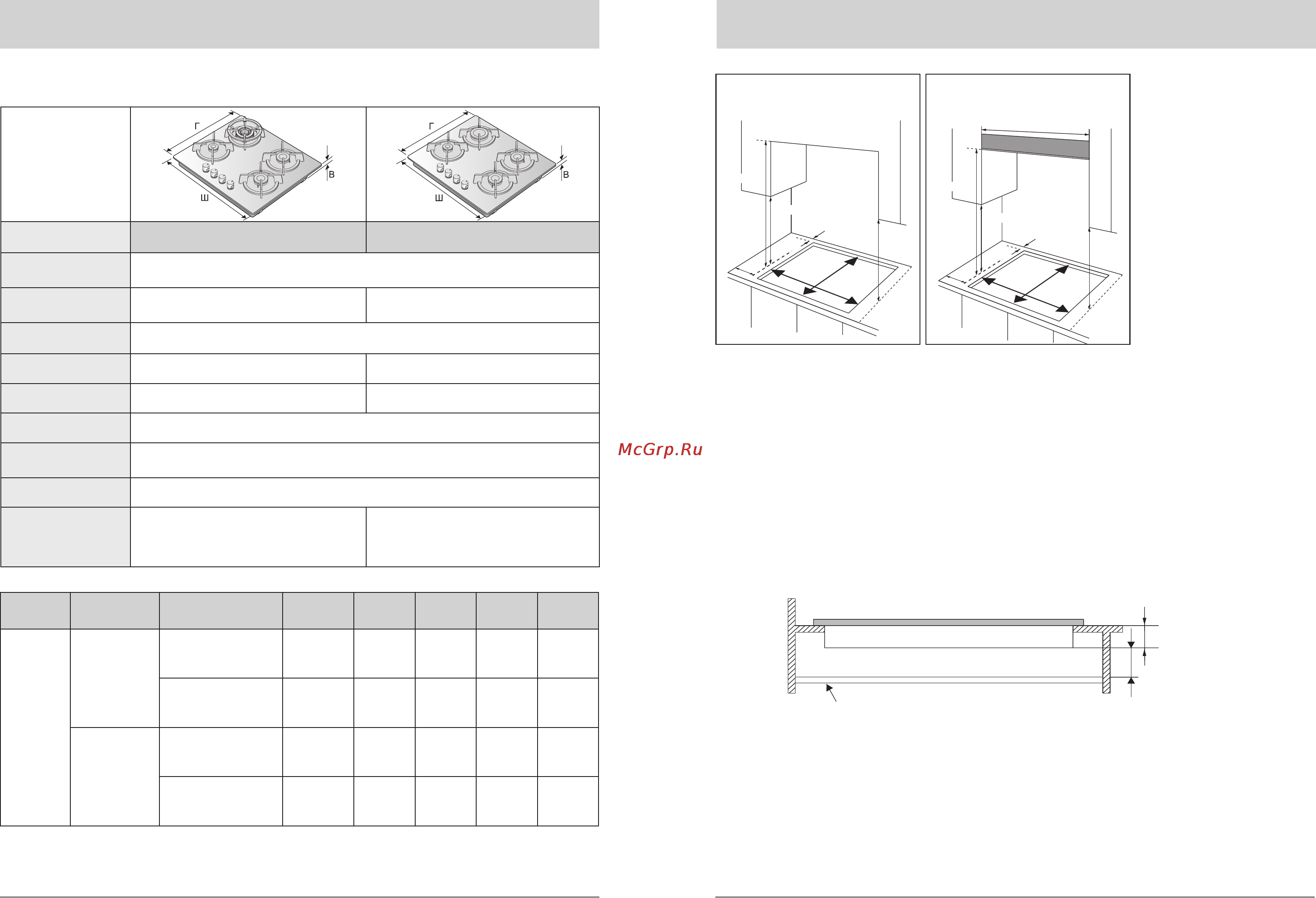

![Samsung GN642FFGD [26/42] Вибір місця монтажу](/views2/1037693/page26/bg1a.png)
22
Характеристики газової поверхні
Модель GN642HFGD/BWT GN642FFGD/BWT
Решітка-підставка
під каструлю
Чавун
Підставка під каструлю
с опуклим дном
O X
Верхня плита
Загартоване скло (8t)
Вага
16.2 кг 15.7 кг
Габарити (ШxГxВ)
594*510*46 594*510*46
Пристрій підпалу
Безперервного типу
Арматура
підведення газу
Вхідний штуцер поверхні, зовнішня різьба, 1/2 дюйма
Живлення
220 В, 50 Гц
Характеристики
конфорок
потрійне кільце полум’я (1EA),
середньої потужності (2EA),
малої потужності (1EA)
Високої потужності (1EA),
середньої потужності (2EA),
малої потужності (1EA)
Технічні характеристики
КРАЇНА ТИП ГАЗУ КОНФОРКА
ПОТРІЙНЕ
КІЛЬЦЕ ПОЛУМ’Я
Потужна Середня Мала Всього
Російська
Федерація
Україна
G-30
БУТАН
29 мбар
Виконання
форсунки
(1/100 мм)
85 85 65 50 -
Номінальна
теплова потужність
кВт
3 3 1.75 1.0 7.5
G-20
ПРИРОДНИЙ
13 мбар
Виконання
форсунки
(1/100 мм)
144 150 110 82 -
Номінальна
теплова потужність
кВт
3 3 1.75 1.0 7.5
Клас приладу: 3
23
Розмір отвору
Ширина: 560 мм
Глибина: 480 мм
Товщина столешні:
30–50 мм
■ Ця поверхня для приготування їжі вбудовується в кухонні меблі чи робочі
поверхні шириною 600 мм з дотриманням наступних припусків.
- Мінімальна відстань від краю газової поверхні до задньої стіни — 55 мм.
- Мінімальна відстань між боковими сторонами газової поверхні та сусідніми шафами чи
стінами — 100 мм.
- Мінімальна відстань, на якій може розташовуватися горючий матеріал над газовою
поверхнею на одній лінії з краями газової поверхні, — 400 мм. Якщо матеріал
розташовується нижче, ніж 400 мм, він повинен знаходитися на відстані 50 мм від країв
газової поверхні.
- Мінімальна відстань, на якій може розташовуватися горючий матеріал безпосередньо над
газовою поверхнею, — 700 мм.
40мм
80мм(мін.)
a
- Для забезпечення нормальної циркуляції повітря та виключення випадків перетискання
газового шлангу слід залишити зазор не менше 80 мм до будь-якої шухляди, перегородки чи
поверхні духової шафи (рівень a), що можуть знаходитися під газовою поверхнею.
400
mm
560
mm
480
mm
400
mm
700
mm
55
mm
100
m
m
FO 0812
Зазори, необхідні в разі
встановлення газової
поверхні без витяжки
FO 0813
400
mm
560
mm
480
mm
400
mm
700
mm
600
mm
55
mm
100
mm
Зазори, необхідні в разі
встановлення газової
поверхні з витяжкою
Вибір місця монтажу
