22
Installation
FRONTREARAV-IN
LLL
RRR
VOUT
ANT
CAMV
15A
5V
=
1A
MIC
SUB
WOOFER
PARKING
BRAKE
REVERSE
GEAR
SIGNAL
STEERING
WHEEL
REMOTE
CONTROL
2 4 6 8
1 3 5 7
2 4 6 8
1 3 5 7
Am Feststellbremsen-
Erkennungsschalterkabelbaum
des Fahrzeugs anschließen.
Aus Sicherheitsgründen
muss der
Feststellbremsen-
Sensor unbedingt
angeschlossen werden.
Hellgrün
(Parksensorkabel)
Zubehör 9:
Verlängerungskabel
Lila/Weiß
(Rückwärtsgangsensorkabel)
Zubehör 4:
Bluetooth-Mikrofon
(nur DMX110 BT )
Zur Lenkrad-Fernbedienung
Für die Verwendung der Lenkrad-
Fernbedienungsfunktion benötigen Sie
einen speziellen Fernbedienungsadapter
(nicht im Lieferumfang enthalten), der auf
Ihr Fahrzeug abgestimmt ist.
An den Rückfahrlicht-Kabelbaum des
Fahrzeugs anschließen bei Verwendung
der optionalen Rückspiegelkamera.
Hellblau/Gelb
(Lenkrad-Fernbedienungskabel)
Sicherung (15 A)
Ñ Funktionsanleitung für den
Kabelbaumanschluss
Stift Farbe und Funktion
A-4 Gelb Batterie
A-5 Blau/Weiß
[3]
Stromsteuerung
A-7 Rot Zündung (ACC)
A-8 Black Erdungsanschluss (Masse)
B-1/B-2 Lila (+)/Lila/Schwarz (–) Hinten rechts
B-3/B-4 Grau (+)/Grau/Schwarz (–) Vorne rechts
B-5/B-6 Weiß (+)/Weiß/Schwarz (–) Vorne links
B-7/B-8 Grün (+)/
Grün/Schwarz (–) Hinten links
• Lautsprecherimpedanz: 4-8 Ω
! ACHTUNG
Überprüfen Sie die folgende Bedingung, bevor
Sie die handelsüblichen ISO-Stecker an das Gerät
anschließen:
• Überprüfen Sie, ob die Stiftbelegung des Steckers mit
dem KENWOOD-Gerät übereinstimmt.
• Achten Sie besonders auf das Stromkabel.
• Wenn das Batteriekabel und das Zündkabel nicht
übereinstimmen, tauschen Sie sie entsprechend aus.

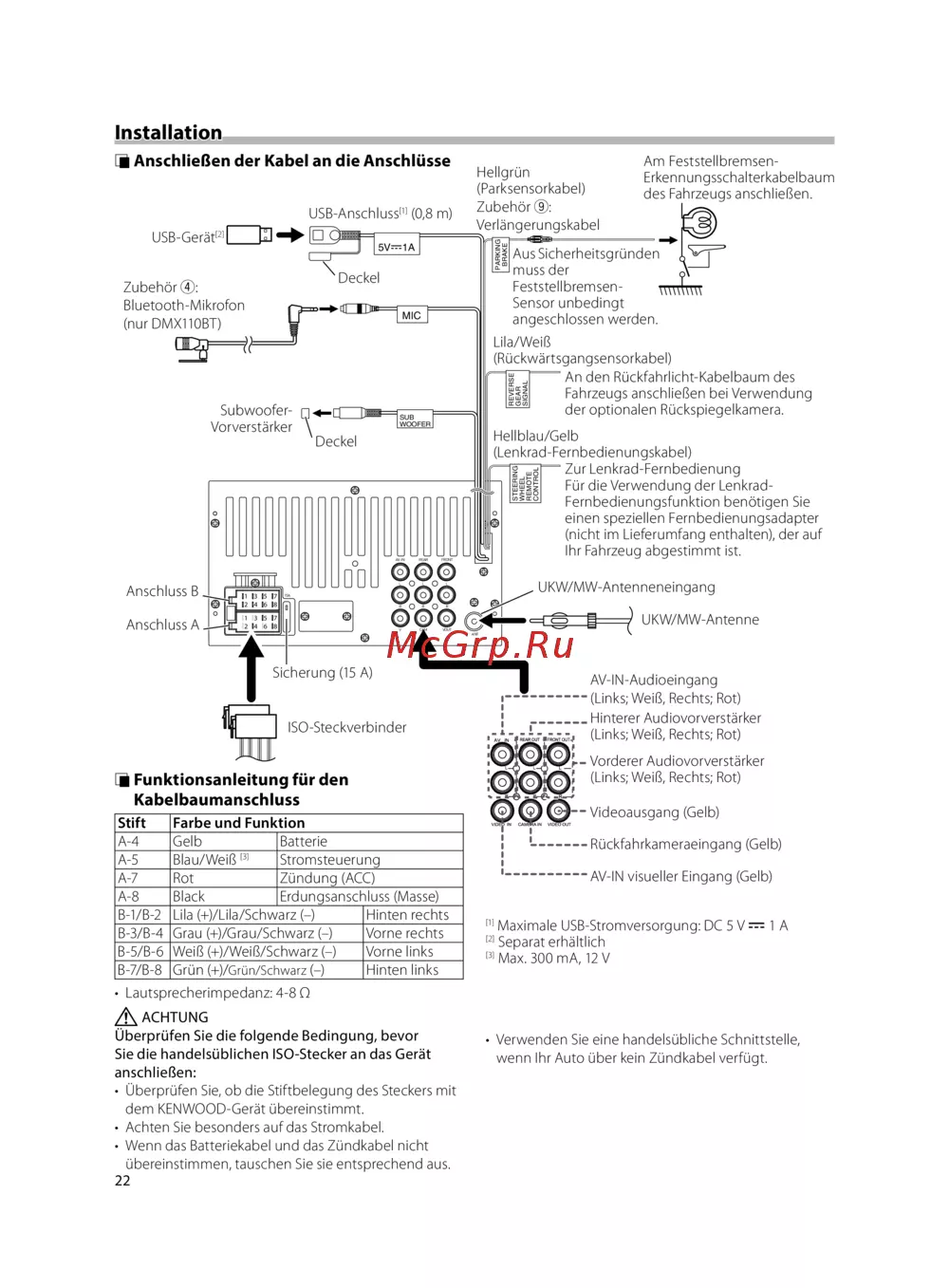

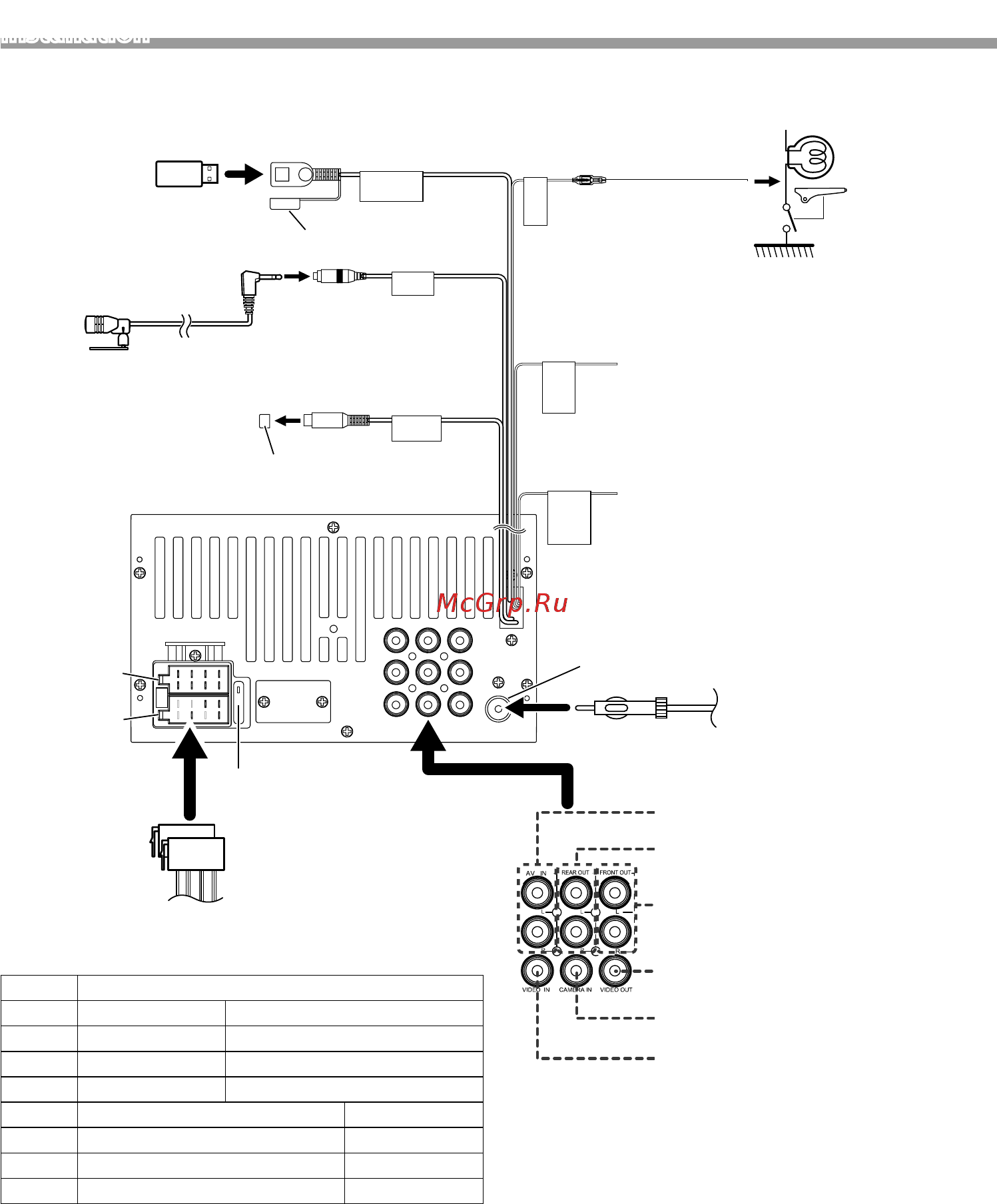

Ñ Anschließen der Kabel an die Anschlüsse
Subwoofer-
Vorverstärker
Deckel
Deckel
UKW/MW-Antenneneingang
UKW/MW-Antenne
Anschluss A
Anschluss B
USB-Gerät
[2]
USB-Anschluss
[1]
(0,8 m)
[1]
Maximale USB-Stromversorgung: DC 5 V = 1 A
[2]
Separat erhältlich
[3]
Max. 300 mA, 12 V
ISO-Steckverbinder
Hinterer Audiovorverstärker
(Links; Weiß, Rechts; Rot)
AV-IN-Audioeingang
(Links; Weiß, Rechts; Rot)
Vorderer Audiovorverstärker
(Links; Weiß, Rechts; Rot)
Videoausgang (Gelb)
Rückfahrkameraeingang (Gelb)
AV-IN visueller Eingang (Gelb)
• Verwenden Sie eine handelsübliche Schnittstelle,
wenn Ihr Auto über kein Zündkabel verfügt.
B5A-2245-01_EQ_DeNlItRuUk.indb 22 2017/09/08 9:54
