ITALIANO
31
Data Size: B6L (182 mm x 128 mm)
Book Size: B6L (182 mm x 128 mm)
INSTALLAZIONE E COLLEGAMENTI
Avviso
•
Questo apparecchio è installabile esclusivamente nei veicoli provvisti di alimentazione da 12 V CC con messa a terra sul negativo.
•
Prima d’installarlo e di eseguire i collegamenti elettrici scollegare il cavo negativo della batteria.
•
Per evitare la formazione di cortocircuiti non collegare il cavo della batteria (giallo) né il cavo di accensione del motore (rosso) al telaio del veicolo né
al cavo di messa a terra (nero).
•
Per prevenire i cortocircuiti:
– Avvolgere con del nastro adesivo i cavi non collegati.
– Al termine dell’installazione si deve nuovamente collegare l’unità a massa attraverso la carrozzeria della vettura.
– Fissare in posizione tutti i cavi con apposite fascette e avvolgere con del nastro adesivo quelli che possono andare a contatto con parti
metalliche.
Attenzione
•
Per motivi di sicurezza si raccomanda di affidare l’installazione e i collegamenti elettrici a un tecnico professionista. Rivolgersi al proprio rivenditore.
•
Installare l’unità nella console del veicolo. Non toccarne le parti metalliche durante e subito dopo l’uso. Parti metalliche come il dissipatore di calore
e l’involucro infatti si riscaldano molto.
•
Non collegare i cavi
[
dei diffusori al telaio del veicolo, al cavo di messa a terra (nero) né in parallelo.
•
Installare l’apparecchio a un angolo inferiore a 30°.
•
Se il fascio di cavi preassemblati del veicolo non dispone del connettore di accensione, collegare il cavo di accensione (rosso) alla presa nella scatola
dei fusibili del veicolo stesso che fornisce 12 V CC e viene alimentata e disalimentata dalla chiave di accensione.
•
Tenere tutti i cavi lontani dalle parti metalliche che dissipano calore.
•
Dopo aver installato l’unità, controllare che le luci dei freni, i lampeggianti, i tergicristalli ecc. del veicolo funzionino correttamente.
•
Se il fusibile brucia assicurarsi innanzitutto che i cavi non siano a contatto con il telaio del veicolo e quindi sostituirlo con uno nuovo dalle medesime
caratteristiche elettriche.
Procedura di base
1 Sfilare la chiave di accensione e scollegare la presa [ della batteria del veicolo.
2 Collegare correttamente i cavi elettrici.
Vedere il diagramma di collegamento.
( 33, 34)
3 Installare l’unità nell’automobile.
Vedere la sezione Installazione dell’apparecchio (nel cruscotto).
( 32)
4 Ricollegare il cavo [ della batteria del veicolo.
5 Premere per accendere l’impianto.
6 Resettare l’unità.
( 3)

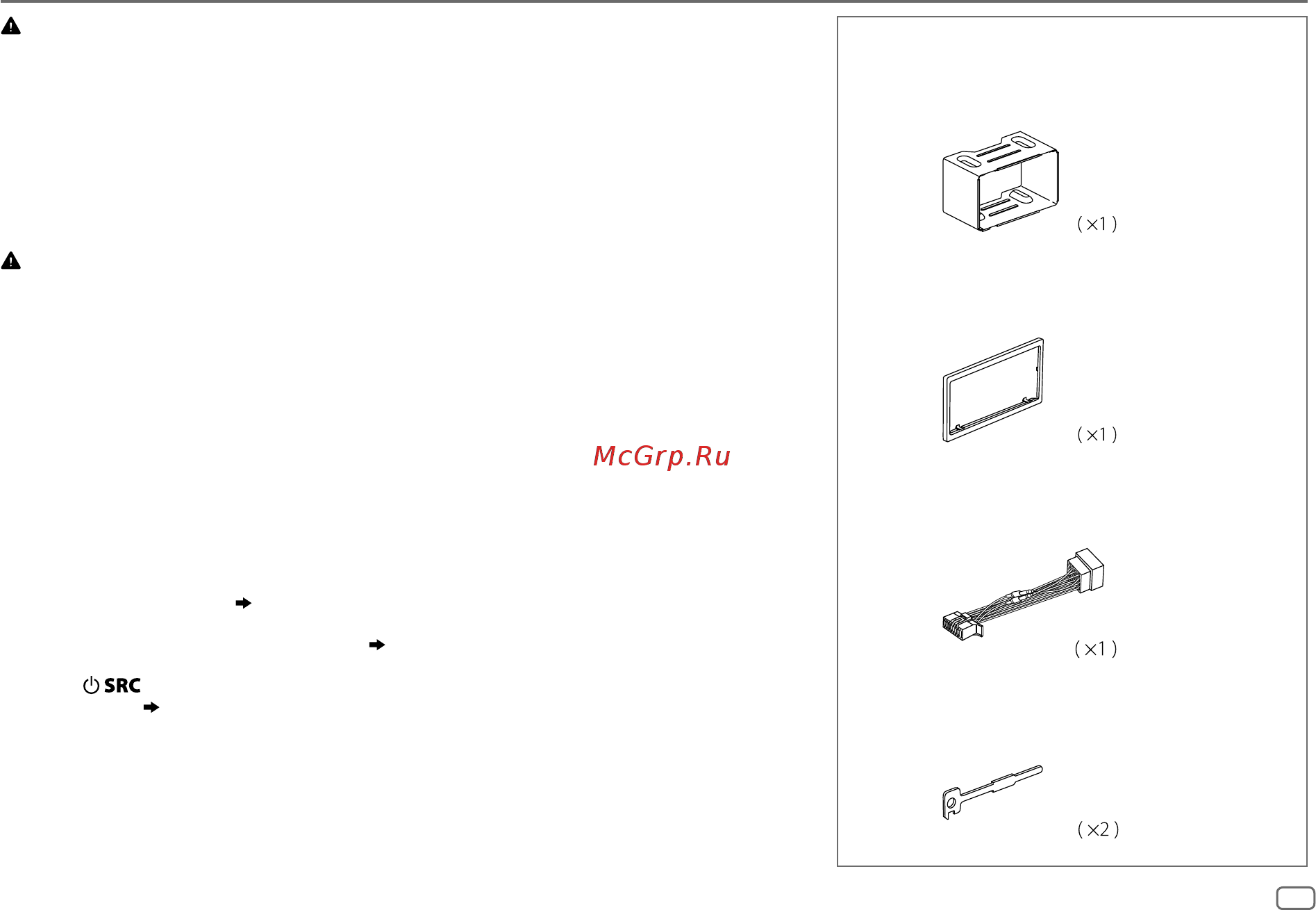

Elenco delle parti per l’installazione
(A)
Supporto di montaggio
(C)
Fascio dei cavi
(B)
Mascherina
(D)
Chiavetta di estrazione
JS_KWD_DPX_5100BT_EN_IT.indd 31JS_KWD_DPX_5100BT_EN_IT.indd 31 29/8/2017 11:31:11 AM29/8/2017 11:31:11 AM
