Polaris PSF 0940 [17/20] Жинақталуы

 Желдеткіш элементтері арасында кетіруіне шаңсорғыш қажет болатын полистирол

немесе басқа да қаптама материалдарының қалдықтарының жоқ екендігіне көз жеткізіңіз.

Қолданылу салысы

 Құрал аталған нұсқаулыққа сәйкес, тек тұрмыстық пайдалануға ғана арналған. Құрал

өнеркәсіпте пайдалануға арналмаған.

 Өндіруші қате немесе аталған нұсқаулықта қарастырылмаған түрде пайдалану барысында

келтірілген зиян үшін жауапкершілік алмайды.

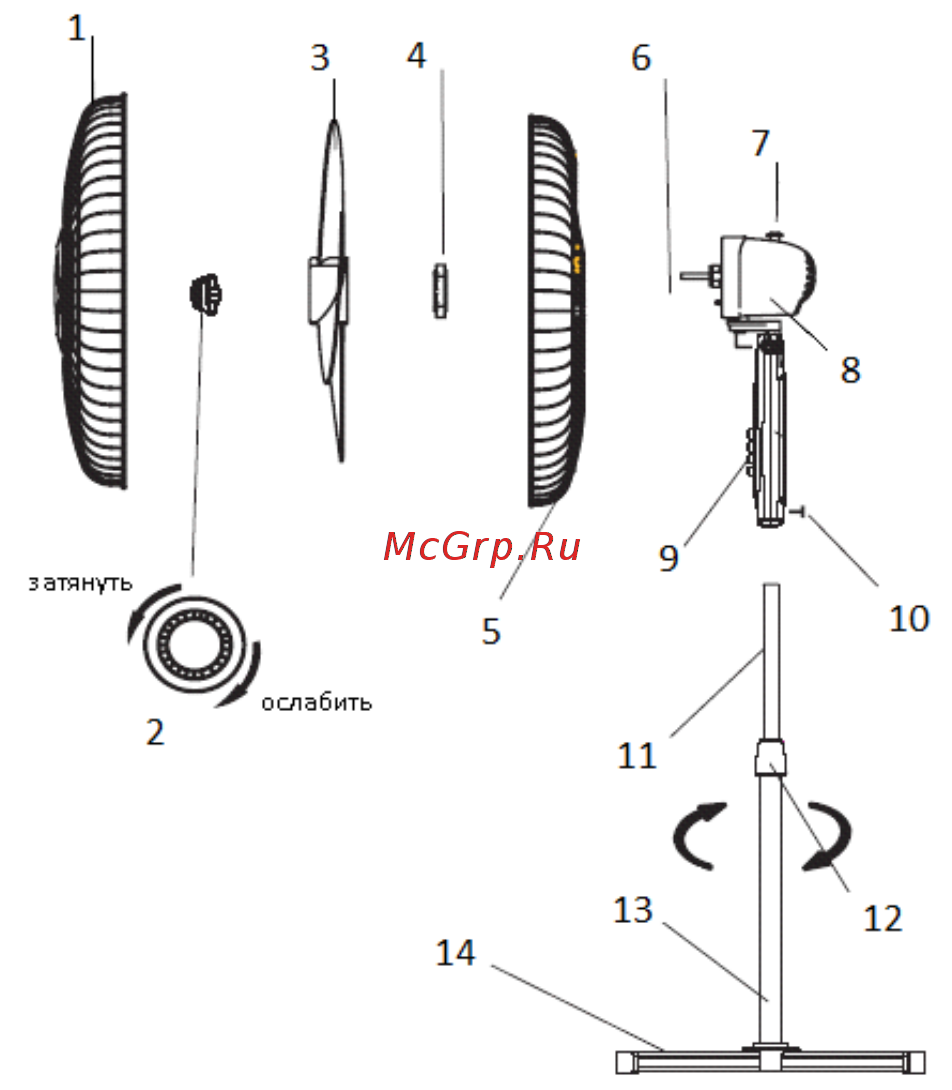

Құралдың сипаттамасы

1. Алдыңғы қорғаныс қабықшасы

2. Бекітілу сақинасы

3. Желдеткіш қалақтары

4. Қалақтың қорғаныс қабықшасының бекіткіші

5. Қалақтың артқы қорғаныс қабықшасы

6. Электр қозғалтқыш

7. Желдеткішті бұру қосқышы

8. Электр қозғалтқыш қаптамасы

9. Айырып-қосу блогы

10. Бекіткіш винт

11. Ішкі (ұзартқыш) түтікшесі

12. Желдеткіш биіктігін реттеу сақинасы

13. Баған

14. Негіз

Жинақталуы

- Крест тәрізді тіреу – 2 элемент;

- Крест тәрізді тіреудің гайкасы – 4 дана;

- Қалақтың артқы қорғаныс қабықшасы – 1 дана;

- Қалақтар – 1 дана;

- Қалақтың қорғаныс қабықшасының гайкасы – 1 дана;

- Жиынтық мотор блогы – 1 дана;

- Баған – 1 дана;

- Декоративті сақина – 1 дана;

- Пайдалану бойынша нұсқаулық – 1 дана.

Құралды құрастыру

- Төменгі түтікті (бағанды) баған негізін және тесікті тіреудің ортасына қойып, крест тәрізді

тіреуге орналастырыңыз. Жинаққа кіретін бұрандалар көмегімен бекітіңіз.

- Биіктікті реттеу сақинасын босатып, баған биіктігін реттеңіз. Содан кейін сақинаны

тартыңыз.

- Желдеткіш корпусының артқы винтін босатып, сақинадағы бұранда мен пазомды біріктіріп

желдеткіш корпусын ішкі түтікке орнатыңыз. Бұранданы бұрап, корпусты бағанға бекітіңіз.

- Өзекшеден электр қозғалтқыштың алдыңғы бөлігінде орналасқан пластикалық гайка мен

қалпақшаны алып тастаңыз. Артқы қорғаныс қабықшасын орнатыңыз және пластикалық

гайканы бұраңыз.
