Polaris PSF 0940 [5/20] Сборка

6 Комплектация

- Элементы крестообразного основания - 2 шт

- Телескопическая стойка с кольцом регулировки высоты - 1 шт

- Кольцо декоративное пластиковое - 1 шт

- Винты крепления основания к стойке - 4 шт

- Передняя решетка - 1 шт

- Задняя решетка - 1 шт

- Обод крепления кожухов-решёток - 1 шт

- Фиксатор лопастей - 1 шт

- Лопасти - 1 шт

- Гайка-фиксатор задней решетки - 1 шт

- Моторный блок в сборе - 1 шт

- Руководство по эксплуатации - 1 шт

- Гарантийный талон - 1 шт

- Список сервисных центров - 1 шт

- Упаковка - 1 компл.

7 Сборка

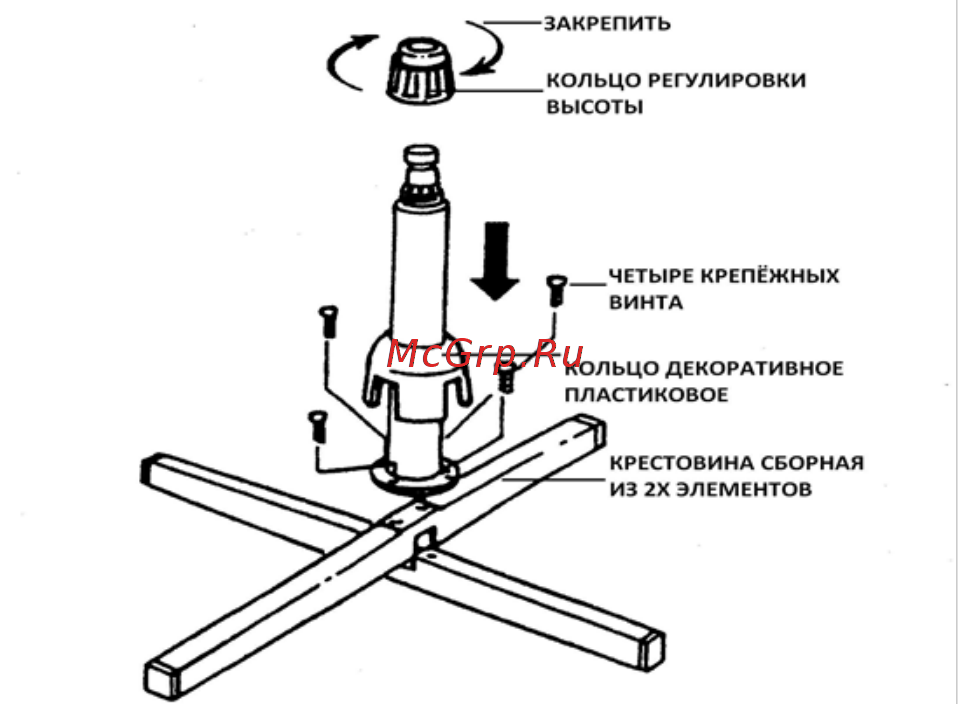

1. Соберите два элемента основания в крестообразную опору, как показано на рисунке 1.

2. Установите нижнюю трубку стойки в центр крестообразной опоры и закрепите четырьмя

винтами из комплекта.

3. Отвинтите и снимите кольцо регулировки высоты с нижней трубки. Наденьте на нижнюю

трубку декоративное пластиковое кольцо и опустите его до опоры.

4. Выдвиньте верхнюю, внутреннюю трубку на желаемую высоту, затем наденьте назад и

заверните кольцо регулировки высоты в выбранном положении трубок.

5. Установите двигатель вентилятора в сборе с корпусом панели управления на верхнюю трубку

до упора и закрепите крепёжным винтом (рисунок 1).

6. Установите задний кожух вентилятора (решётку) на корпус двигателя и закрепите резьбовым

фиксатором.

7. Наденьте лопасти вентилятора на вал электродвигателя и закрепите резьбовой фиксирующей

муфтой.

Внимание! Закручивайте муфту в направлении, указанном на рисунке 1. Не

прикладывайте значительных усилий при закручивании резьбовых соединений

пластиковых деталей!

8. Присоедините передний кожух (решётку) вентилятора к заднему и скрепите их между собой

ободом.

Рисунок 2.

8 Эксплуатация прибора

 Убедитесь в том, что прибор не включен в сеть. Установите прибор на желаемую высоту,

используя регулятор высоты.

 Выберите угол наклона вентилятора. Изменение наклона вентилятора и выбор направления

воздушного потока осуществляется нажатием верхнюю или нижнюю часть решетки.
