ИНСТРУКЦИЯ ПО СБОРКЕ

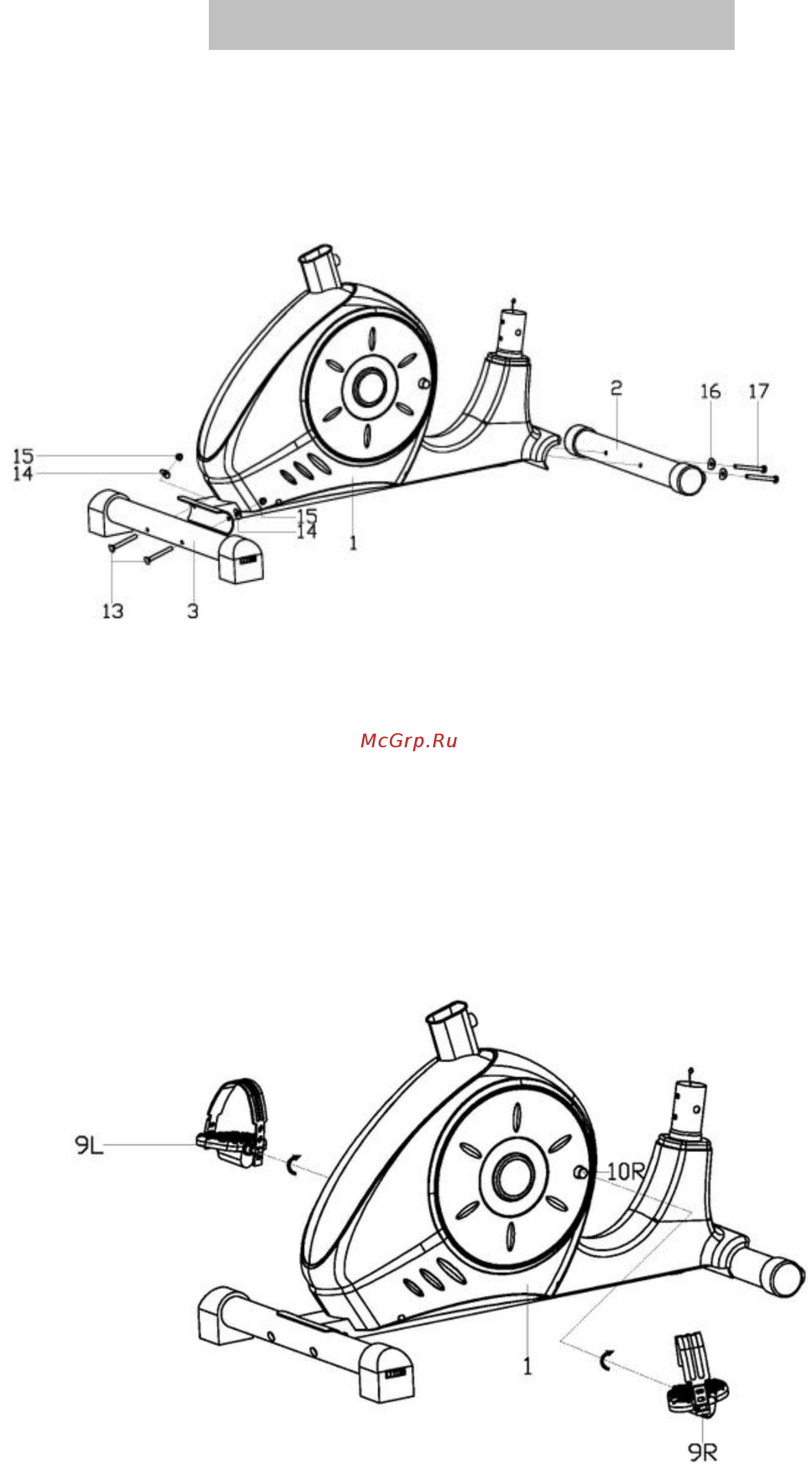

ШАГ 1

Соедините передний (2) и задний стабилизаторы (3) с основной рамой (1) с помощью

болта (17) и шайбы (16) для переднего стабилизатора и с помощью болта (13),

шайбы (14) и гайки (15) для заднего стабилизатора соответственно как показано на

рисунке.

ШАГ 2

Присоедините педали (9 L/R) к шатуну (10L/R).

Педали должны быть присоединены плотно. Всегда проверяйте затянуты ли

плотно педали, прежде чем заниматься на тренажере.

Примечание: обе педали обозначены «L» для левой и «R» для правой сторон.

На педалях имеются отметки L (левая) и R (правая). Правую педаль необходимо

закручивать по часовой стрелке, левую педаль необходимо закручивать – против.

Педальную резьбу рекомендуем во избежание скрипов при сборке смазать

солидолом или тефлоновой смазкой (не входят в комплект тренажера).
