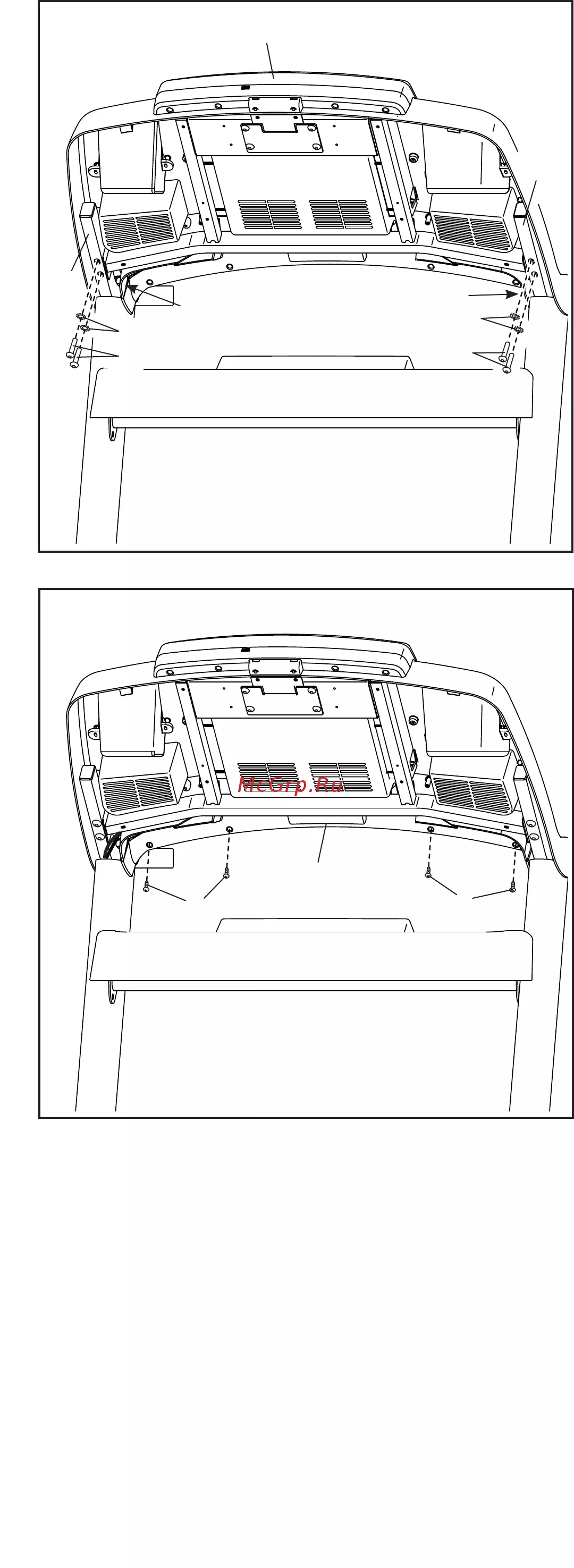

14. Установите левую накладку поручня (73)
налевый поручень (74). Вставьте два винта с
анкерной головкой #8 x 3/4" (7) в левую
нижнюю накладку поручня (75), левый пору-
чень и верхнюю накладку поручня. Затем
сдвиньте верхнюю и нижнюю накладки в
направлении консоли (J), как показано.
Затем закрутите четыре винта с анкерной
головкой.
Прикрепите верхнюю и нижнюю накладки
(81, 82) к правому поручню (74), как
описано выше.
7
7
7
7
14
82
74
75
74
81
73
J
93
56
3
52
9
P
15
15.
Поднимите раму (52) в указанное положе-
ние. Попросите помощника удерживать
раму до окончания 16 пункта сборки.
Открутите гайку 5/16" (9) и болт 5/16" x
13/4" (3) от к
ронштейна основания (93).
Затем расположите стопорный фиксатор
(56),как показано.
Прикрепите нижний конец стопорного
фиксатора (56) к кронштейну основания (93)
с помощью болта 5/16" x 1 3/4" (3) и гайки
5/16" (9).
Затем поднимите стопорный фиксатор (56)
ввертикальное положение и снимите хомут
(P).
