![NordicTrack Commercial 2450 (NETL24716) Инструкция по эксплуатации онлайн [15/44] 317297](/views2/1378354/page15/bgf.png)
15
56
16
52
4
9
Q

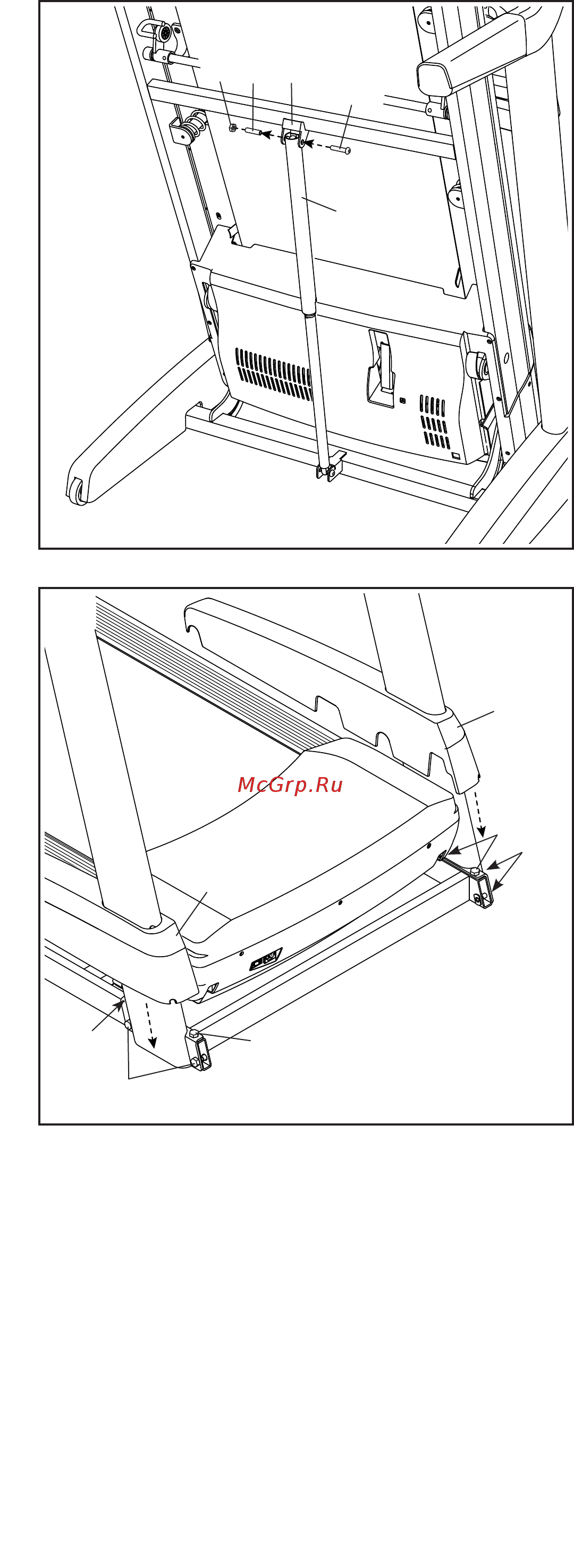

16. Открутите гайку 5/16" (9) и болт 5/16" x
21/4" (4) от скобы рамы (52).
Совместите верхний конец стопорного
фиксатора (56) со скобой рамы (52), и
вставьте болт 5/16" x 2 1/4" (4) через скобу и
фиксатор. Он вытолкнет проставку (Q) из
стопорного фиксатора; её можно выкинуть.
Затем накрутите гайку 5/16" (9) на болт 5/16"
x 2 1/4" (4). Не перетяните гайку; стопорный
фиксатор (56) должен иметь возможность
поворачиваться.
Затем опустите раму (52) (см. КАК РАСКЛА-
ДЫВАТЬ БЕГОВУЮ ДОРОЖКУ ДЛЯ
ИСПОЛЬЗОВАНИЯ на стр. 33).
17. Плотно затяните четыре винта 3/8 "х 2 3/4" (23)
и четыре винта 3/8 "x 1 1/4" (20).
Затем надавите на левую и правую накладки
основания (89, 90) вниз, пока они не встанут
на место.
90
89
23
23
23
20
20
17
