c. Come montare i pedali

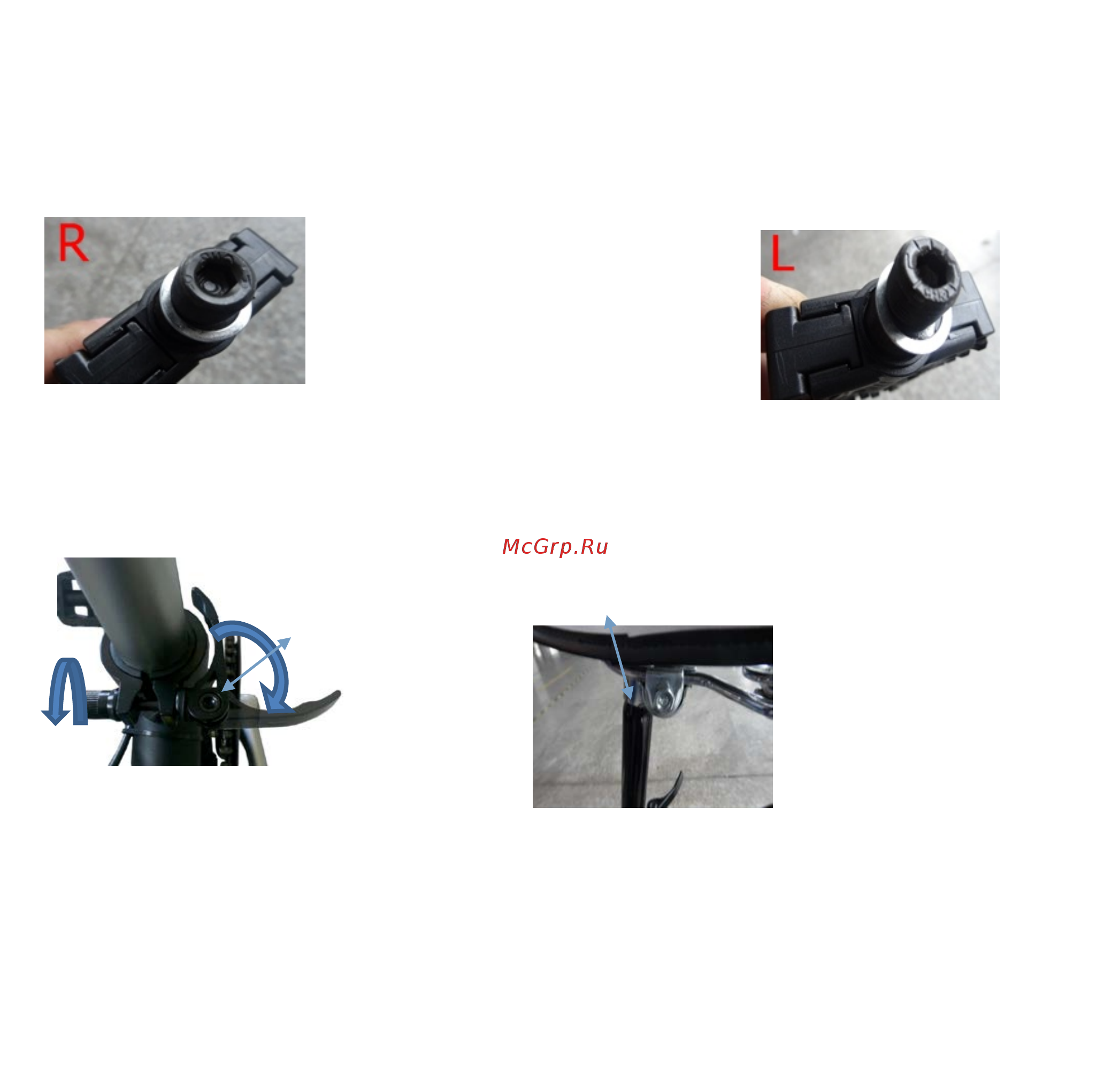

Come mostrato nelle figure A e B, il pedale denominato "L" deve essere posizionato a
sinistra e fissato in senso antiorario, e quello con l'etichetta "R" deve essere posto sulla
destra e fissato in direzione senso orario.
d. Come assemblare il sellino
Allentare la serratura, regolare il sellino in una posizione idonea e fissarlo come
appare nell'immagine A. L’inclinazione del sellino può essere regolata grazie
all’apposito dado come nella figura B
A)serratura B)Dado per regolazione
e. Assemblaggio della batteria
Mettere la batteria nella posizione mostrata dall'immagine A. Spingere leggermente
verso l’interno come mostrato nell'immagine B. La figura C mostra come dovrebbe
essere installata la batteria.
