b. Montaż trzpienia kierownicy

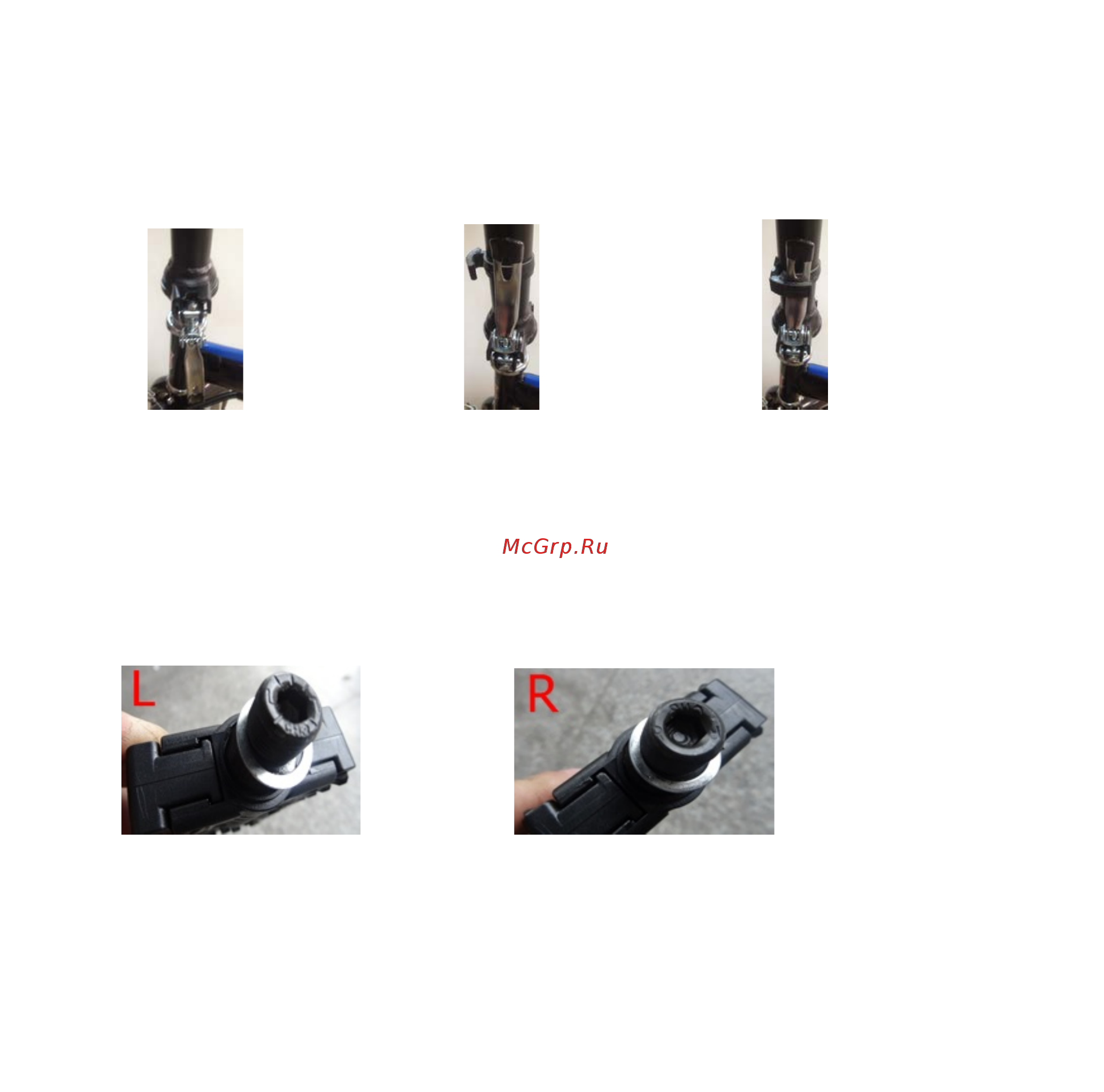

A. Rozłóż trzpień zgodnie z rys. A
B. Zablokuj w punkcie mocowania widocznym na rys. B
C. Zablokuj uchwytem bezpieczeństwa widocznym na rys. C
A B C
Uwaga: Upewnij się, że czarne kable nie są skręcone lub splątane wokół kierownicy.
c. Montaż pedałów
Jak pokazano na rysunkach A i B, pedał oznaczony literą "L" musi być umieszczony po
lewej stronie i być przykręcony w kierunku przeciwnym do ruchu wskazówek zegara, a
pedał oznaczony literą "R" należy umieścić po prawej stronie i przykręcić w kierunku
zgodnym z ruchem wskazówek zegara.
d. Montaż siodełka
Zwolnij blokadę, dostosuj siodełko do żądanej wysokości i zablokuj, tak , jak pokazano
to na rys.
