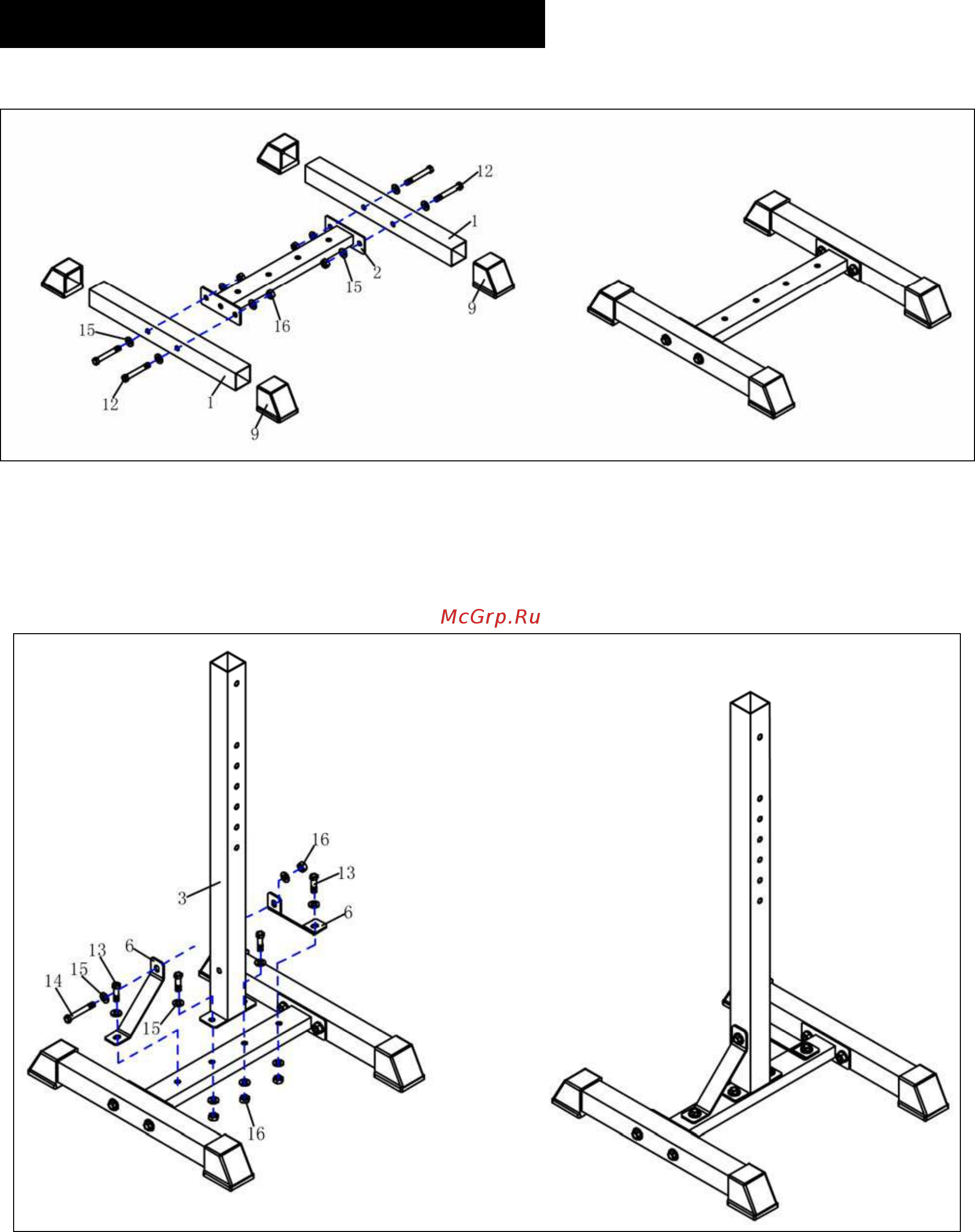

СХЕМА СБОРКИ ТРЕНАЖЕРА Шаг 1 Соединение опорных рам 1 Закрепите опорные концевики 9 на раме 1 2 Соедините опорные рамы 1 с соединяющей 2 зафиксируйте болтами 12 4 шт шайбами 15 8 шт и гайками 16 4 шт Шаг 2 Сборка основной стойки 1 Соедините основную стойку 3 и соединяющую раму 2 зафиксируйте с помощью болтов 13 2 шт шайб 15 4 шт и гаек 16 2 шт 2 Закрепите вспомогательный кронштейн 6 на соединяющей раме 2 с помощью болтов 13 2 шт шайб 15 4 шт и гаек 16 2 шт 4
