7

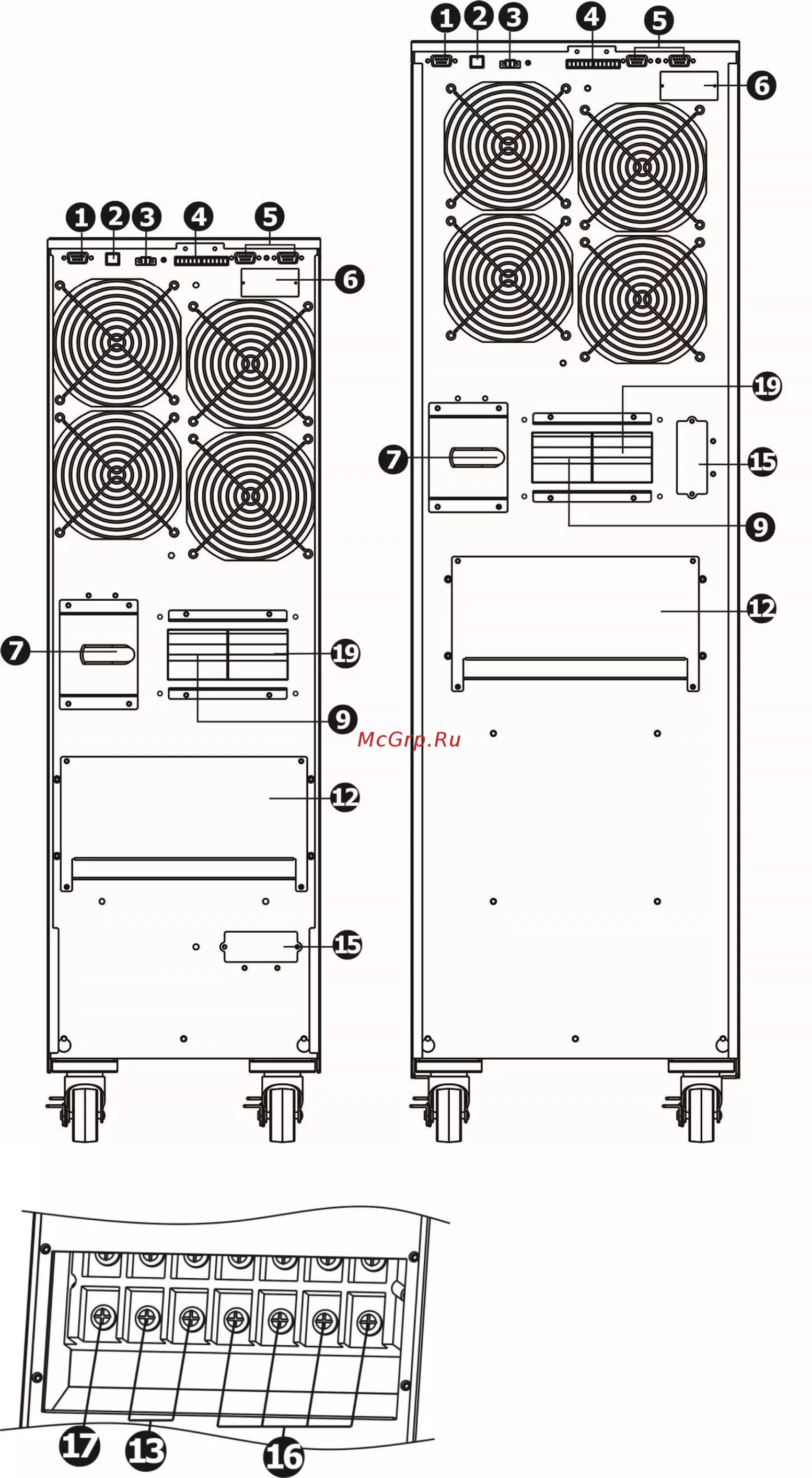

Diagram 11: 10KR(L) Rear Panel Diagram 12:10KR(L) Input/
Output Terminal
Diagram 13: 15KR(L)/20KR(L) Rear Panel Diagram 14: 15KR(L)/20K(L)
Input/Output Terminal
Diagram 15: Battery pack rear panel
1. RS-232 communication port
2. USB communication port
3. Emergency power off function connector (EPO connector)
4. Share current port (only available for parallel model)
5. Parallel port (only available for parallel model)
6. Intelligent slot
7. Maintenance bypass switch
8. External maintenance bypass switch port
9. Line input circuit breaker
10. Output circuit breaker for receptacles
11. Output receptacles: connect to mission-critical loads
12. Input/Output terminal (Refer to Diagram 4, 5,6, 7,10, 12 and 14 for the details)
13. Output terminal: connect to mission-critical loads
14. Programmable output terminal: connect to non-critical loads
