11
ПОДГОТОВКА К РАБОТЕ
Внимание!
· Используйте изделие и аксессуары в соответствии с настоящей Инструкцией и в целях, для кото-
рых они предназначены.
· Использование изделия для других операций и в иных целях, чрезмерная перегрузка или непре-
рывная работа свыше 20 минут может привести к его выходу из строя.
· Ознакомьтесь с предыдущими разделами и выполняйте изложенные в них требования.
· Перед проведением работ по подготовке пилы проверьте, что она отключена от электросети.
Сборка
Внимание! Пила поставляется со снятой шиной, цепью и не заправлена маслом.
Распаковка
1. Распакуйте изделие и произведите осмотр комплекта
поставки на предмет отсутствия внешних механических
повреждений.
2. Внимание! Если при транспортировке температура
0
окружающей среды была ниже +10 С, перед дальнейшими
операциями необходимо выдержать изделие в помещении с
0
температурой от +5 до +35 С и относительной влажностью не
выше 80% не менее четырех часов. В случае образования
конденсата на узлах и деталях изделия, его эксплуатация или
дальнейшая подготовка к работе запрещена вплоть до
полного высыхания конденсата.
Установка/замена шины и цепи
Внимание! Работы, связанные с установкой/заменой шины и цепи,
регулировкой натяжения цепи или смазкой звездочки шины, необхо-
димо проводить в защитных перчатках, предохраняющих от порезов.
1. Слейте масло из масляного бака 2 (см. рис.1), если оно залито.
2. Убедитесь, что рычаг аварийного тормоза цепи установлен в
исходное положение (см. рис.11).
3. Установите пилу на ровное и горизонтальное основание (верстак).
4. Отвинтите гайку 7 и снимите крышку 5 (см. рис.1). Учтите, что она
имеет выступ 19 (см. рис.3), который входит в паз 18 (см. рис.2) в кор-
пусе пилы.
5. Извлеките шину и цепь из упаковки.
6. Проверьте исправность шины, т.е. убедитесь, что она не имеет
выбоин, заусенцев, не погнута, а звездочка свободно вращается.
7. Расправьте, если требуется, цепь. Проверьте ее исправность. Убедитесь, что направление
кромки режущего звена D (см. рис.5) соответствует направлению движения цепи на пиле, т.е. направ-
лению стрелки. Если это не так переверните цепь.
8. Наденьте цепь на шину так, чтобы направляющие звенья Е (см. рис.5) попали в торцевой паз
шины и вошли в зацепление со звездочкой 23 шины (см. рис.4). Накиньте цепь на ведущую звездочку
34 так, как показано на рис.16. Если сделать это не удается, то сместите шину в нужную сторону, вра-
щая натяжитель 15 рукой (см. рис.16). Убедитесь, что ведущие звенья цепи Е (см. рис.5) вошли в
зацепление с зубьями ведущей звездочки 34 (см. рис.16).
9. Установите шину 14 с натяжителем 15 и цепью 16 (см. рис.1), на шпильку и направляющую как
показано на рис.16, совместив отверстие натяжителя 33 с осью шпильки. При этом отверстия 35 натя-
жителя должны быть направлены вверх
10. Удерживая правой рукой носок шины с цепью установите защитную крышку 5 (см. рис.1), заведя,
вначале, выступ 19 в паз 18 (см рис.2 и рис.3).
11. Совместите гайку 7 (см. рис.17) с осью шпильки 25 (см. рис.6), а выступы 36 (см. рис.17) с отвер-
стиями 35 натяжителя 15 (см. рис.16). Затяните гайку 7.
Внимание! Еще раз проверьте правильность установки цепи. Направление кромки режущего звена
D на верхней кромке шины должно совпадать с направлением стрелки (см. рис.5).
12. Произведите регулировку натяжения цепи.

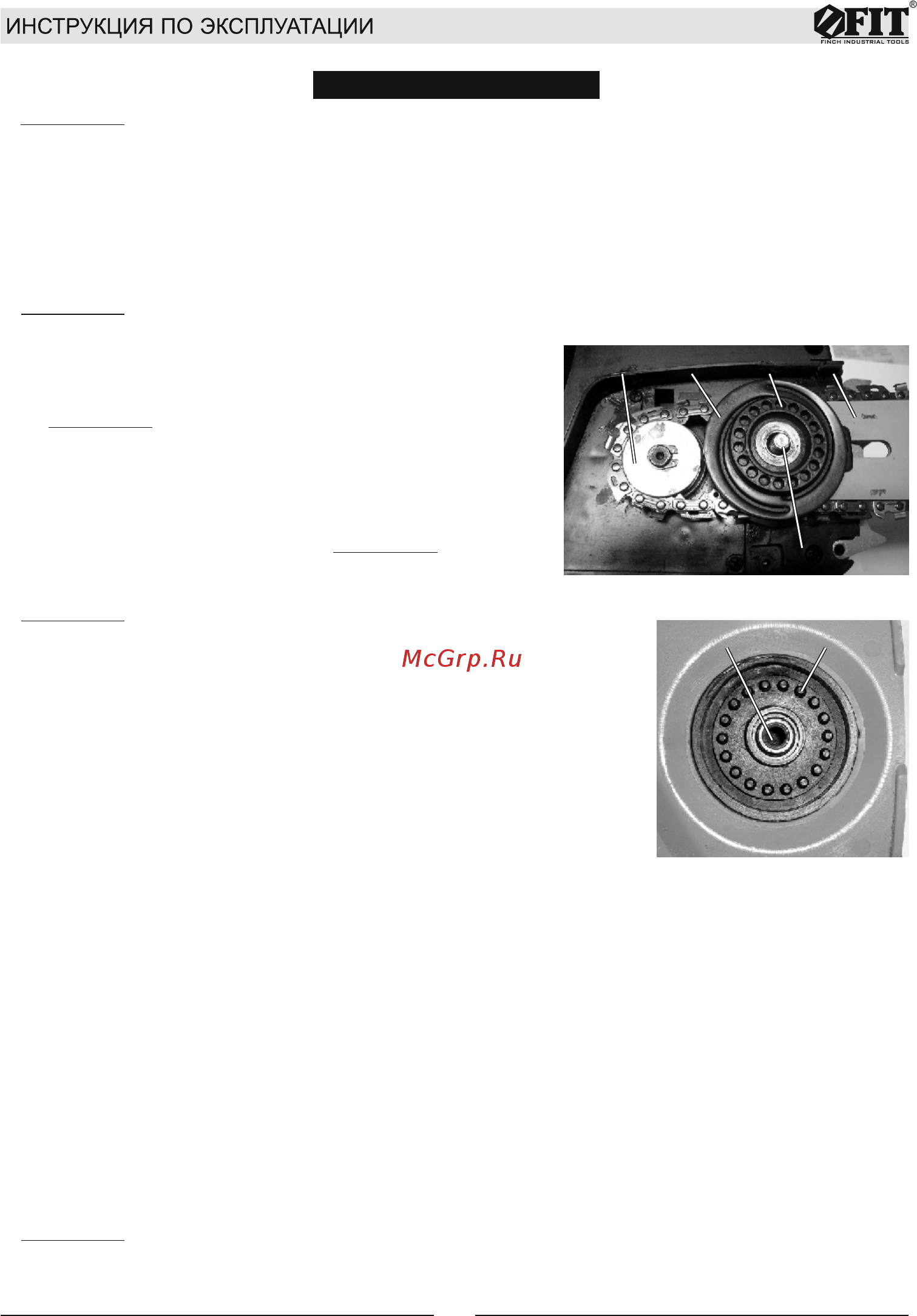

Рис.16
35
33
34
14
15
35
33
34
14
15
Рис.17
36
7
36
7
