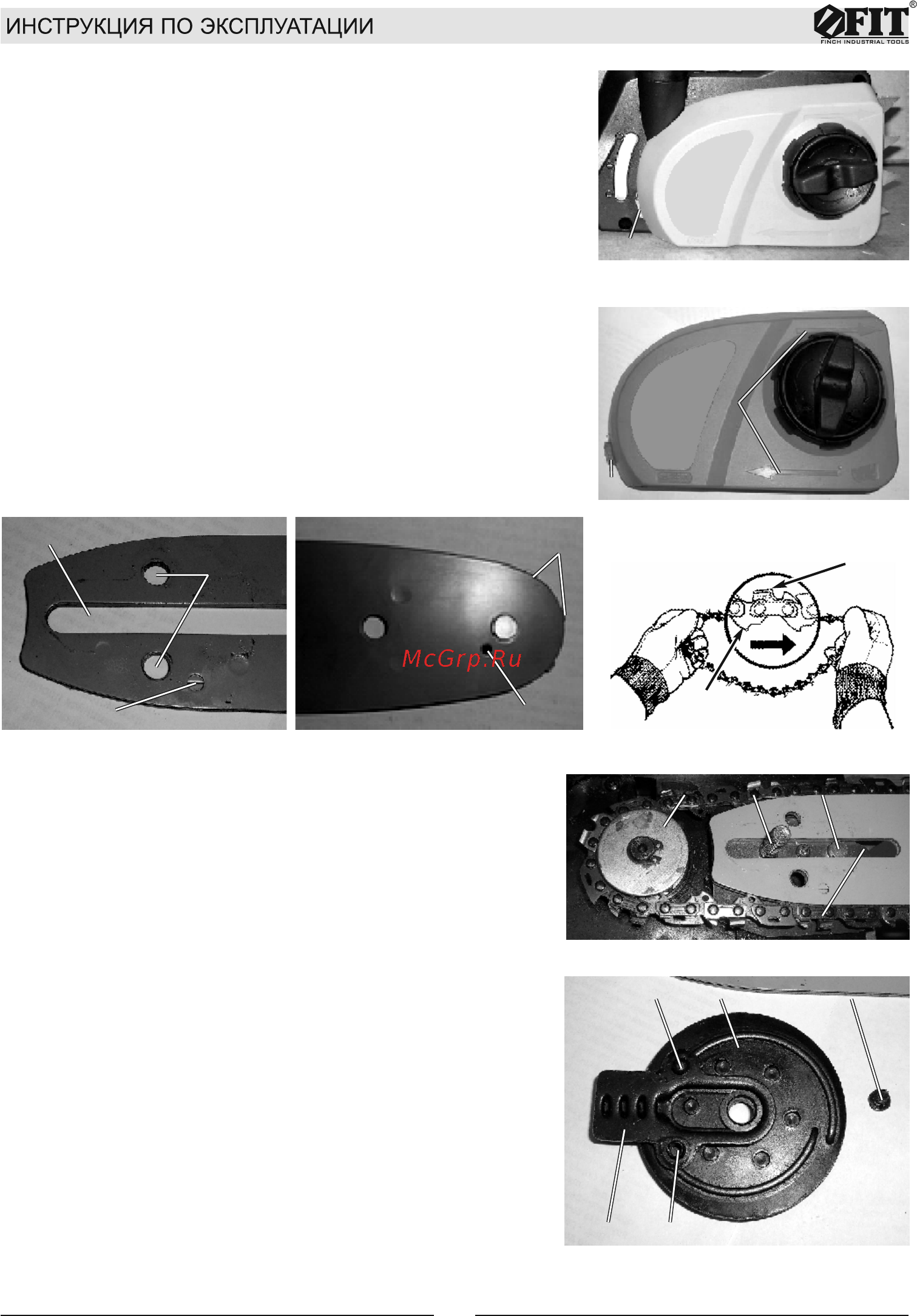

Fit SW-14/1600 (80451) [4/22] Конструктивные особенности

Конструктивные особенности

Включение/выключение

Выключатель пилы 12 (см. рис.1) имеет блокиратор 11 от

случайного включения. При отпускании выключателя 12

происходит быстрая остановка цепи (время срабатывания 0,12

сек.).

Крышка ведущей звездочки.

Защитная крышки звёздочки 5 (см. рис.1) и гайка крышки 7

осуществляют фиксацию шины 14 на корпусе пилы, при этом

выступ 19 входит в паз 18 (см. рис.2 и рис.3). Стрелками на крышке

указано направление движения цепи.

Шина, цепь и спиральный натяжитель

Шина (направляющее полотно) 14 (рис.1) ориентирует

положение и осуществляет натяжение цепи. Шина имеет выборку

20 (см. рис.4) и отверстия 21 для установки спирального

натяжителя 15 (рис.1), звездочку 23 (рис.4), двустороннее

отверстие 22 для смазки звёздочки шины, двустороннее

углубление 24 для смазки цепи и шины и направляющий паз для Е

зубьев цепи (см. рис.5).

Цепь 16 (см. рис.1) является режущим инструментом пилы и

Рис. 3

1818

1919

Направление

движения цепи

Направление

движения цепи

Рис. 4

2323

2222

имеет режущие D (см. рис.5) и направляющие Е звенья.

Внимание!

В данной модели пилы используется спиральный натяжи-

тель 15 (см. рис.7) - устройство, облегчающее регулировку

натяжения цепи и не требующее использования

дополнительных инструментов.

Узел натяжения цепи

Узел натяжения цепи имеет шпильку 25 (см. рис.6) для

фиксации шины крышкой 5 с гайкой 7 и кольцом 6 (см. рис.1) и

осуществляет ориентацию шины и регулировку натяжения

цепи.

Ориентация шины обеспечена установкой ее выборки 20

(см. рис.6) в направляющую 26. Регулировка натяжения цепи

осуществляется вращением спирального натяжителя 15 (см.

рис.1), приводимого в движение кольцом 6.

При этом шина двигается вперед или назад с помощью

толкателя 29 (см. рис.7), закреплённого на шине своим

фиксирующим выступом 27 и выступом 28 с резьбой под винт

30 М4Х8) Наличие двух симметричных отверстий 21 (см.

рис.4) позволяет переворачивать шину и, тем самым,

продлевать срок её службы (ресурс), а также служит для

фиксации натяжителя 15 (см. рис.1).

На рис. 8 представлен натяжитель цепи 15, установленный

на шину. На шине имеется двустороннее углубление 24, через которое подаётся масло для смазки

цепи и шины.

Рис. 5

Рис. 6

25 2625 26

2020

Рис. 7

2727

29 28

Рис. 2

3434
