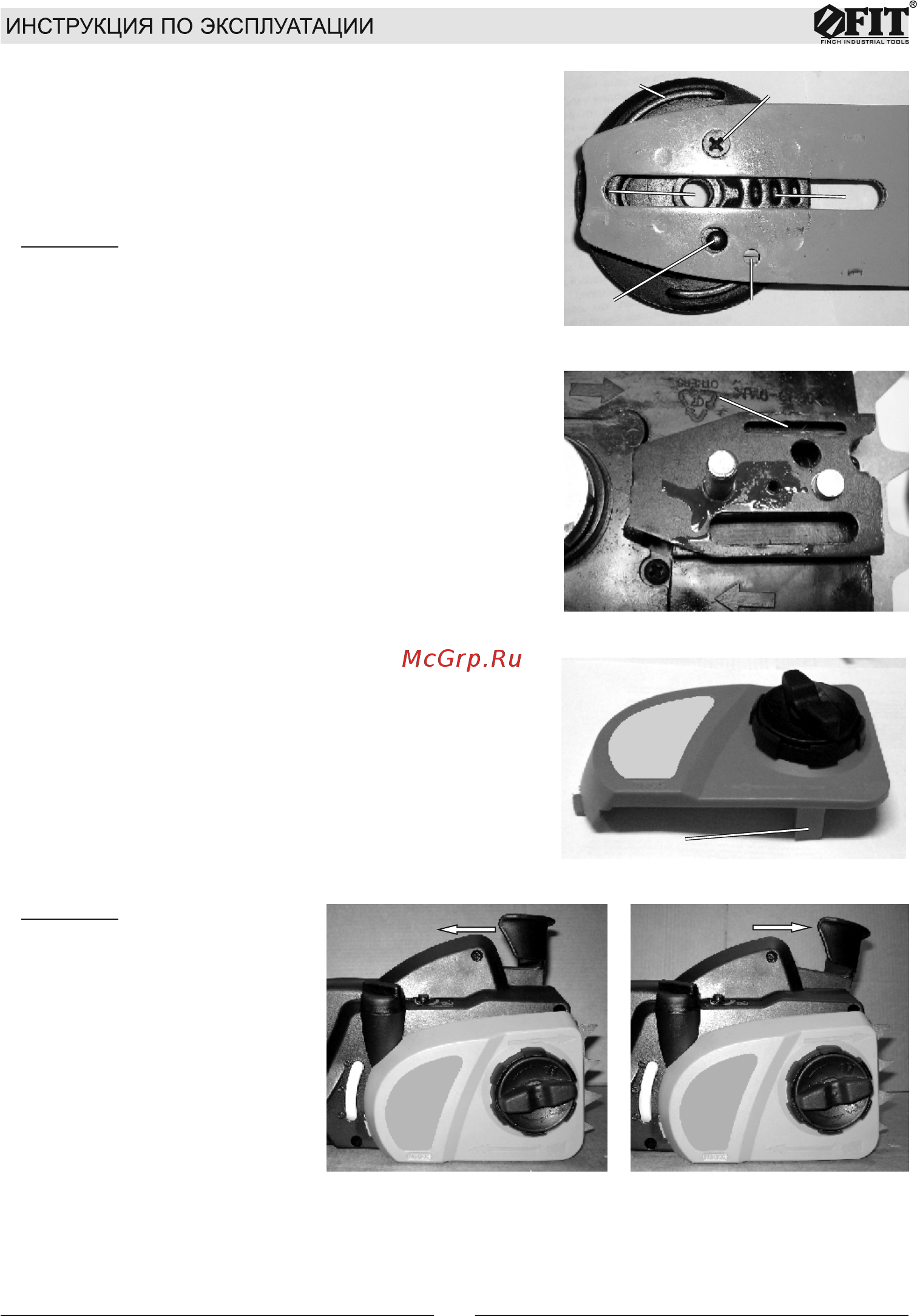

У натяжителя есть отверстие 33 (см. рис.8) для установки

шины на шпильку 25 (см. рис.6).

Масляный насос

Масляный насос постоянно подает масло для смазки цепи и

направляющего паза шины из масляного бака, имеющего окно

уровня 2 (см. рис.1) и крышку 3, через выходное отверстие 31

(см. рис.9), если работает двигатель пилы.

Внимание

В конструкции пилы предусмотрен регулятор подачи масла

4 (см. рис.1) для смазки шины и цепи. В крайнем левом

положении указателя количество масла, подаваемое на шину

минимально, а в крайнем правом – максимально.

Защитные устройства

Пила имеет следующие защитные устройства :

· Задний предохраняющий щиток 17 (см. рис.1) для защиты

правой руки.

· Упорные зубья 8 (см. рис. 1) служат для надёжной опоры

корпуса пилы на распиливаемом материале.

· Улавливатель цепи 32 (см. рис. 10) предотращает

получение травмы в случае обрыва цепи в процессе работы, в

этой модели пилы улавливатель является частью крышки 5

(см. рис.1).

· Рычаг аварийного тормоза цепи 9 (см. рис.1), одновремен-

но служащий щитком защиты левой руки, обеспечивает

защиту левой руки работающего и аварийное включение

тормоза цепи при забросе (отдаче) пилы. Рычаг тормоза цепи,

имеющий два фиксированных положения, связан с зацепной

муфтой, которая вместе с ведущей звёздочкой 34 (см. рис.6)

установлена на вале шпинделя.

Если рычаг переведён по стрелке А (см. рис. 11) до щелчка,

то защита находится в исходном (выключенном) состоянии,

муфта зацеплена и передаёт вращательное движение ротора

двигателя на вал шпинделя. Таким образом исходное

положение рычага является рабочим для функционирования

пилы.

Если рычаг переведен по стрелке В (см. рис. 12) до щелчка,

то защита находится во включенном положении, муфта

расцеплена и выключатель заблокирован.

Внимание

При включенной защите проис-

ходит механическая блокировка

выключателя и включить пилу

становится невозможно. Если во

время работы происходит заброс,

носок шины резко бросает вверх и

рычаг аварийного тормоз а ,

упершись в левую руку работающе-

го, перемещается по стрелке В (см.

рис. 12) и включает защиту.

Рис.8

Рис.9

Рис.10

Рис.11

Рис.12

АА

ВВ
