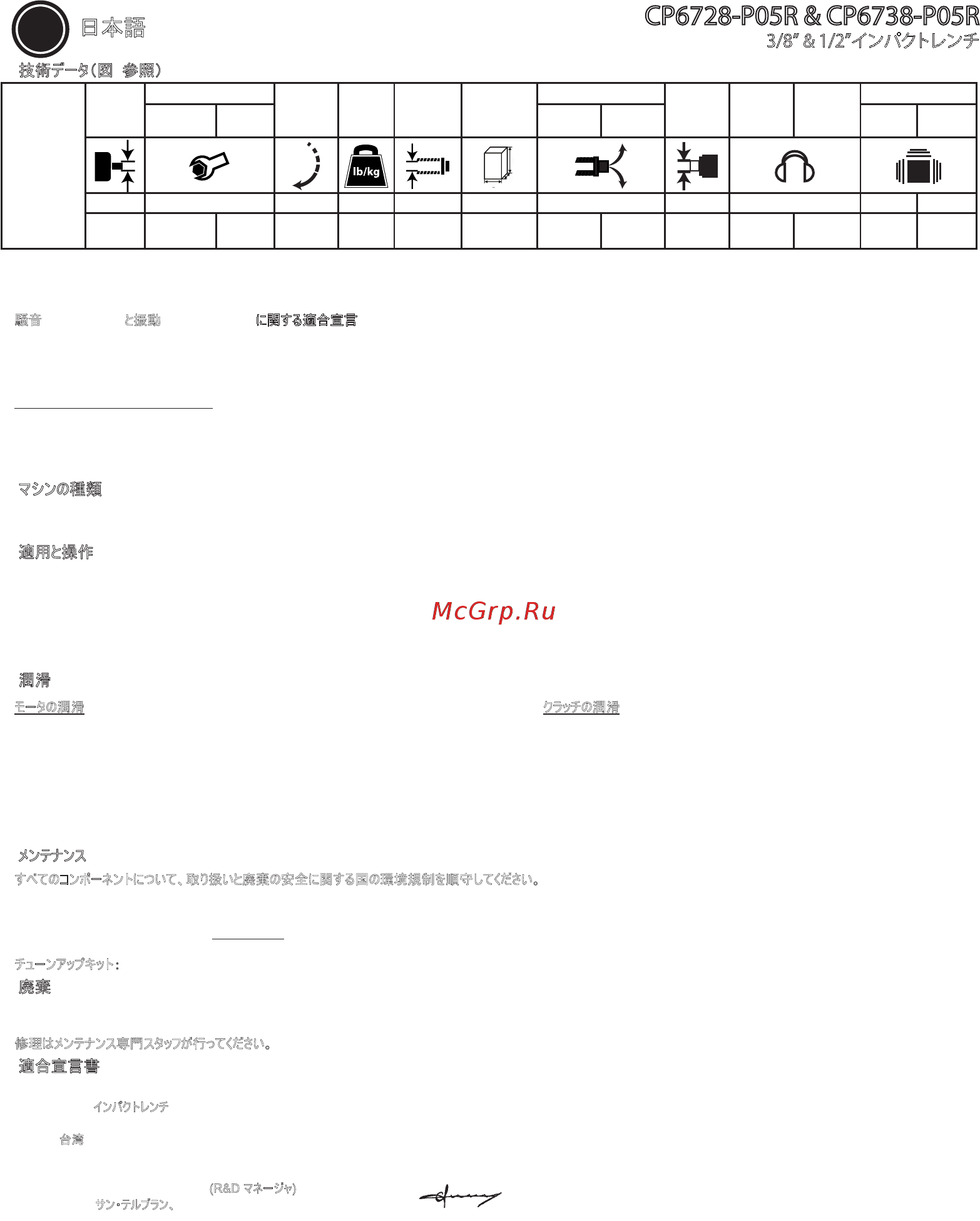

1. 技術データ（図5参照）

CP6728-P05R & CP6738-P05R

3/8” & 1/2”インパクトレンチ

最大圧力 6.3 bar (90 psi)

:振動レベル、 k ばらつき、 L

音圧レベル dB(A)、 K

= K

= ばらつき3 dB。

騒音 (ISO 15744) と振動 (ISO 28927-2) に関する適合宣言

値はすべて本書発行日現在のものです。最新情報については、www.cp.com をご覧ください。

これら宣言値は、実験室的検査により、所定の規格に準じて得られたもので、同規格に従い検査された他のツールの宣言値との比較に適しています。これら宣言値は、リスク評価に

は適さず、個々の作業場所で測定された値はより大きくなる可能性があります。個々のユーザの実際の暴露値や傷害のリスクはそのユーザに固有のものであり、作業方法、作業対

象、作業場所の設計、およびユーザの暴露時間、物理的条件に左右されます。

CHICAGO PNEUMATIC TOOLS は、管理の及ばない作業環境における個々のリスク評価で、実際の暴露を反映する値ではなく、宣言値を使用した結果については責任を負

いません。

このツールは、適切な管理がなされない場合、振動障害（頚肩腕症候群）の原因になることがあります。振動障害の管理に関する EU の指針については、www.pneurop.eu/

uploads/documents/pdf/PN3-02-NV_Declaration_info_sheet_0111.pdf をご覧ください。

障害防止に役立つように管理手続きを改善するため、健康調査プログラムを通して、騒音や振動に関係すると思われる兆候を早期に発見することをおすすめします。

2. マシンの種類

• 本製品は、木製、金属製、プラスチック製のねじ込みファスナを取り付け・取り外すように設計されています。他の用途に使用することはできません。業務・作業専用です。

• 製品の安全に関する注意事項をよくお読みください。

3. 適用と操作

• 付属品をツールに正しく固定します。

• 図1に示すようにツールを接続します。

• 回転を切り替えるには、図 3のようにスイッチ (B) を回します。

• ツールを起動するには、トリガ (A) を引きます。ツールの速度を上げるには、トリガの圧力を上げます。止めるにはトリガから手を離します。

• 出力を調整するには、図 4のようにレギュレータ (B) を回します。

• リバーススイッチ (B) は、ドライブスピンドルが完全に停止してから使用してください。ドライブスピンドルが停止する前に速度を変更すると、ツールが破損することがあります。

4. 潤滑

•

モータの潤滑

•

クラッチの潤滑

エアラインルブリケータと SAE #10 オイルを使用します。1分当たり 2 滴に調整します。エアラインル

ブリケータを使用できない場合は、エアモータオイルをインレットに1日1回追加します。

推奨使用油のCP PROTECTO-LUBE:

- 4 oz (0.12l) P/N: CA149661

- 20.8 oz (0.591l) P/N: CA000046

- 1gal (3.8l) P/N: P089507

クラッチオイルを毎月1回チェックしてください。5W40オイルまたは相当品7mL

（0.25オンス）を使用してください。

5. メンテナンス

• すべてのコンポーネントについて、取り扱いと廃棄の安全に関する国の環境規制を順守してください。

• ツールを毎日使用する場合、3か月ごとに分解して検査します。破損や磨耗のあるパーツは交換します。

• 不意の動作を避けるため、ツールをエネルギーソース（圧縮空気）から遮断していることを常に確認してください。

• 磨耗しやすいパーツは、パーツリストにアンダーラインを引いて示しています。

• ダウンタイムを最小にするため、次のサービスキットをおすすめします。

チューンアップキット：パーツリスト参照

6. 廃棄

• 本器の廃棄は、国の法律に従って行う必要があります。

• 破損、激しい磨耗、不具合等のあるツールは決して操作しないでください。

• 修理はメンテナンス専門スタッフが行ってください。

7. 適合宣言書

当社: CHICAGO PNEUMATIC Tool Co. 1815 Clubhouse Road, Rock Hill, SC 29730 - USA

本製品を宣言: インパクトレンチ

機種: CP6728-P05R & CP6738-P05R シリアル番号： 00001 - 99999

製造元: 台湾

本製品は、“機械“指令2006/42/EC (17/05/2006) に関する各国の法律の擦り合わせについての理事会指令の要件に準拠していることを宣言します。

適応整合規格: EN ISO 11148-6:2012

発行者名称、所属: Pascal Roussy (R&D マネージャ)

所在地、日付：サン・テルブラン、05/2018

技術ファイルは EU 本部から入手可能. Pascal Roussy R&D マネージャ LLC CP Technocenter 38, rue Bobby Sands - BP10273 44800 Saint Herblain - France
