14

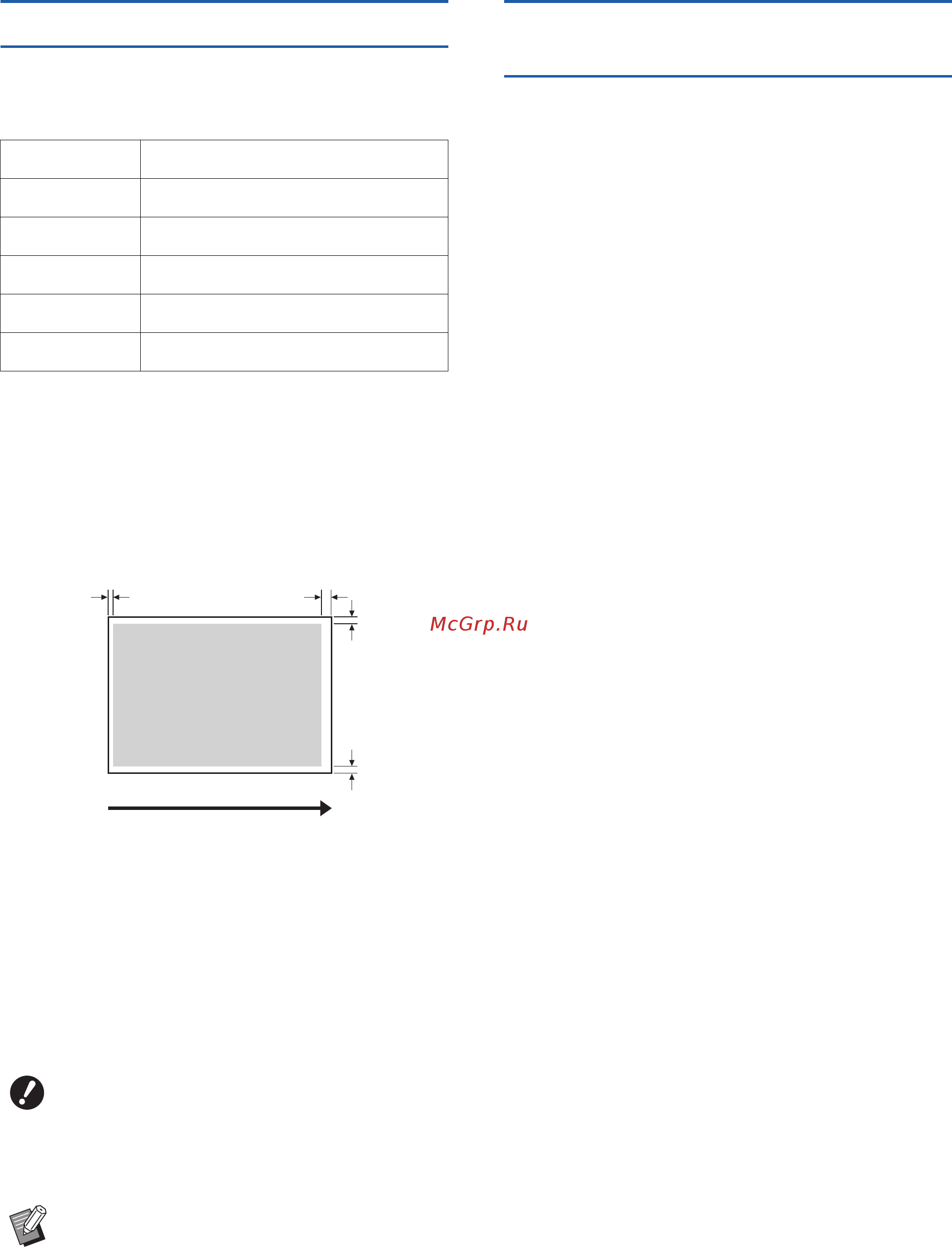

Область печати
■ Максимальная область печати
Максимальная область печати аппарата определя-
ется следующим образом.
■ Область изготовления мастеров
Область изготовления мастеров определяется в
соответствии с размером бумаги, размещенной на
лотке подачи бумаги. Областью изготовления
мастеров называется область, равная размеру
бумаги, за исключением поля, показанного на сле-
дующей иллюстрации.
*
Указанные значения верны при использовании бумаги
стандартного размера. При использовании бумаги
нестандартного размера эти значения составляют
5 мм.
Учитывайте эти значения при создании оригина-
лов.
Такая же область изготовления мастеров применя-
ется при печати путем отправки данных оригинала
с компьютера.
Материалы, которые нельзя рас-
печатывать
Не используйте аппарат в нарушение законов или
авторских прав, даже если вы делаете копии для
личного пользования. Для получения дополнитель-
ной информации обратитесь в органы местного
самоуправления. Старайтесь проявлять благора-
зумие и здравый смысл.
Модель Допустимый диапазон печати
SF5450/5430 291 мм × 425 мм
SF5350/5330 291 мм × 413 мм
SF5250/5230 251 мм × 357 мм
SF5130 210 мм × 357 мм
SF5050/5030 210 мм × 290 мм
BОбласть изготовления мастеров не
превышает максимальную область
печати даже при установке бумаги
большого размера.
BПри печати оригинала с небольшим
полем вокруг оригинала рекомендуется
уменьшить оригинал, настроив коэффи-
циент увеличения (A 39).
Направление подачи бумаги
Область изготовления
мастеров
3 мм
*
3 мм
*
2 мм 5 мм
