Глава 1 Описание аппарата
21
1
Жидкокристаллические
дисплеи

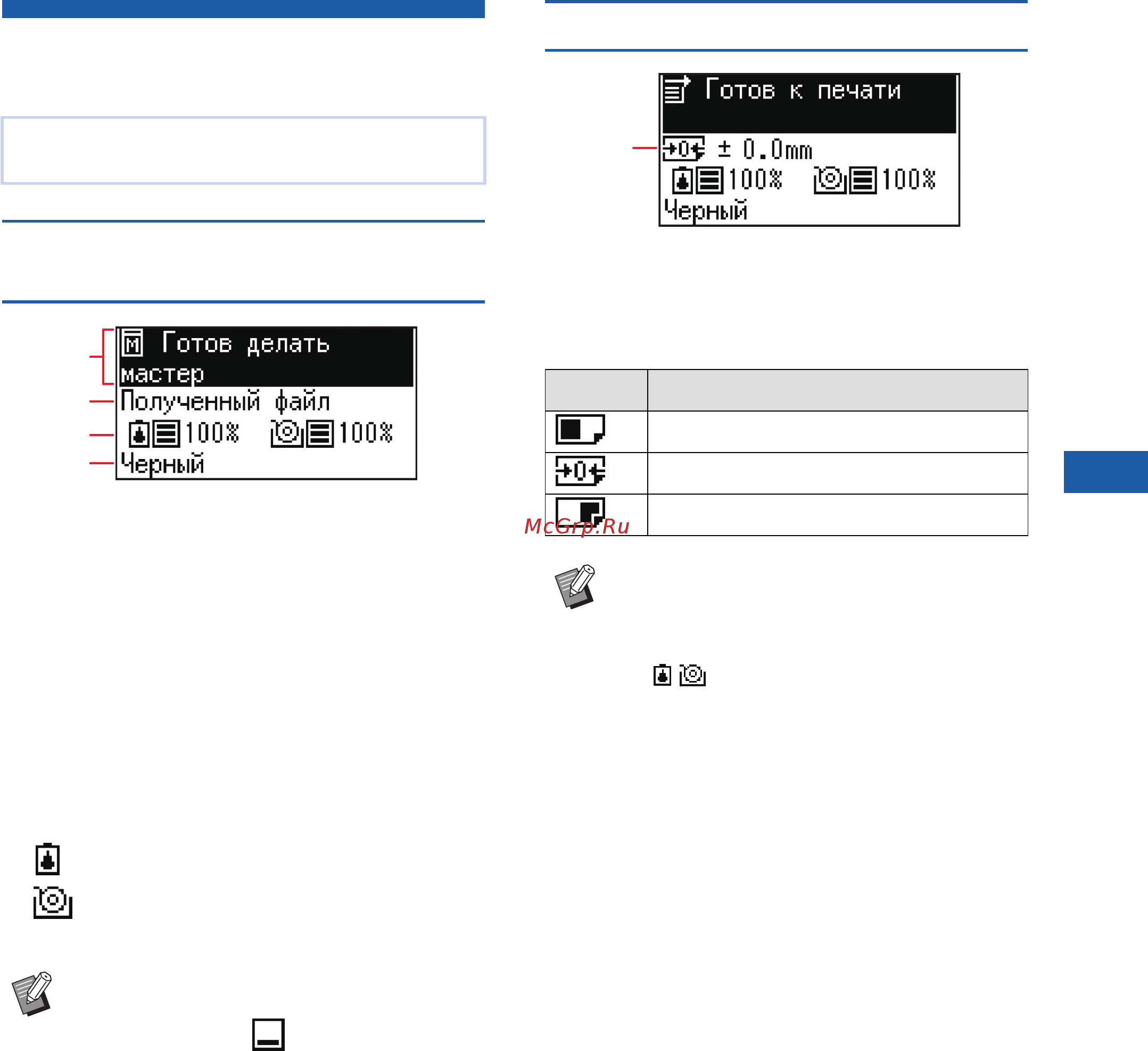

Основной экран изготовления
мастеров
1 Область сообщений
Можно проверить описание операции и статус
аппарата.
2 Дисплей данных оригинала
При получении аппаратом данных оригинала с
компьютера или USB флэш-накопителя отобража-
ется [Полученный файл].
Если аппаратом не получены никакие данные ори-
гинала, дисплей остается пустым.
3 Информация о расходных материалах
Можно проверить оставшееся количество краски
или рулонов мастер-пленки.
: Оставшееся количество краски
: Оставшееся количество рулонов мастер-
пленки
4 Цвет краски
Можно проверить цвет краски барабана, установ-
ленного в аппарате.
Основной экран печати
1 Положение оттиска (горизонтальное направ-
ление)
Можно проверить, не смещено ли положение
оттиска (A 46) к верху или к низу бумаги для
печати.
В этом разделе описаны типичные элементы,
отображающиеся на экране.
BЕсли оставшееся количество 10% и
менее, будет мигать индикатор оставше-
гося количества ().
2
3
4
1
Дисплей Положение оттиска
Смещено к низу
Стандартное положение
Смещено к верху
BЕсли невозможно получить эту инфор-
мацию от тубы с краской или рулона
мастер-пленки, она отображается сле-
дующим образом.
C /: оставшееся количество не ото-
бражается, и индикатор мигает.
CЦвет краски: отображается [Черный]
или [Цвет].
1
