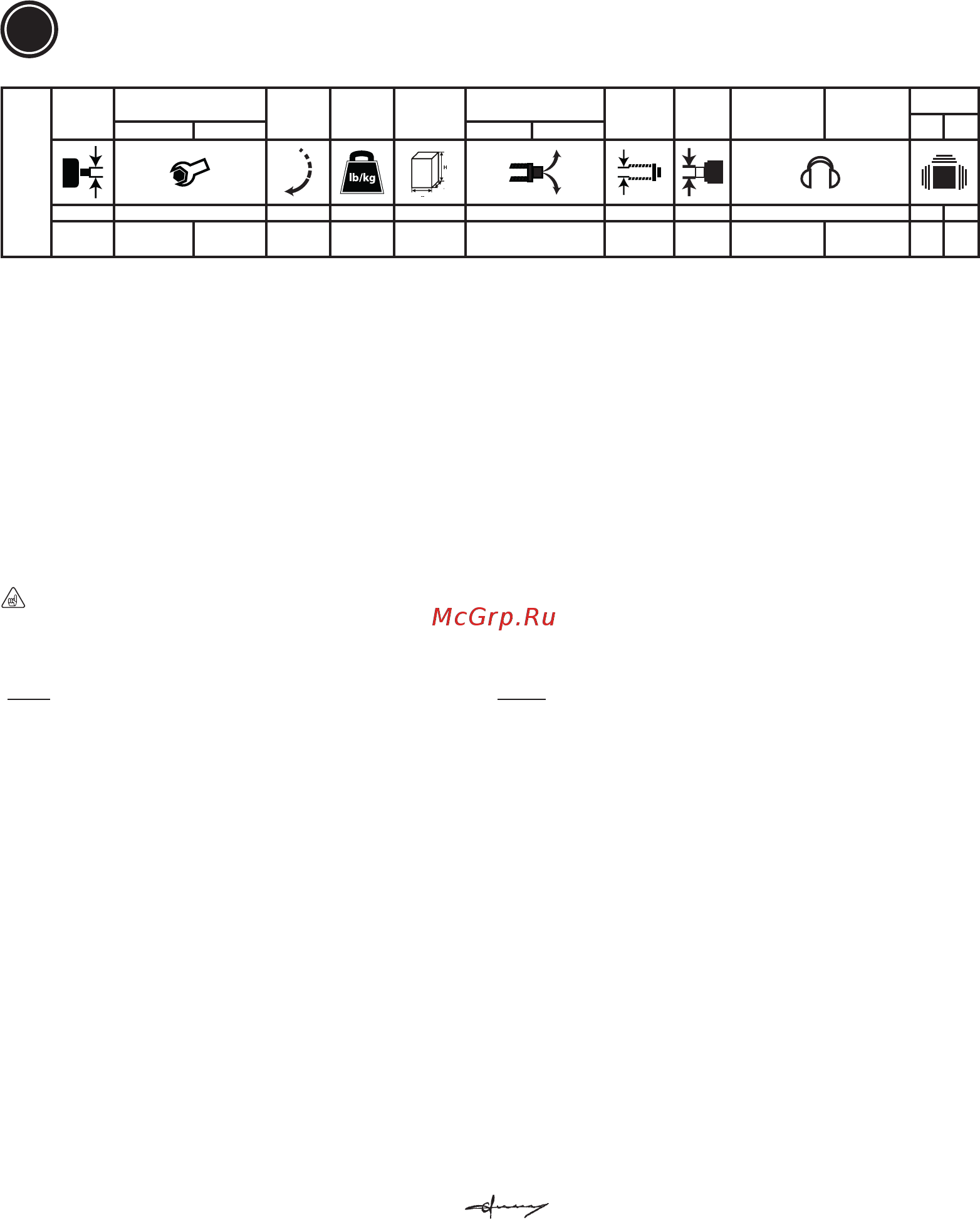

1.Dati Tecnici

Modello

Aziona-

mento

Coppia

Velocità Peso

Dimensioni

L x W x H

Consumo aria

Diam. Inter-

no Tubo

Presa

d'aria

Pressione sonora

Potenza sonora

Vibrazioni

Di lavoro Max. Medio continuo

1 2 3 4 5 6 7 8 9 10 11

[Pollici]

[ft.lbs]

[Nm]

[ft.lbs]

[Nm]

[min-1]

[lb]

[kg]

[Pollici.]

[mm]

[SCFM]

[Nl/s]

[Pollici]

[mm]

[Pollici.] [dB(A)] [dB(A)] [m/s²] [m/s²]

max pressione 6.3 bar (90psi)

: Livello di vibrazioni, k Incerto ; L

Pressione sonora dB(A), K

= K

= 3 dB Incerto .

Dichiarazione relativa al livello di emissione rumori e vibrazioni (ISO 15744 and ISO 28927-2)

I valori dichiarati sono stati ottenuti da test eseguiti in laboratorio in conformità con le norme stabilite e sono adeguati per il confronto con i valori dichiarati di altri utensili testati

in conformità con gli stessi standard. I valori dichiarati non sono adeguati alla valutazione dei rischi e possono essere inferiori ai valori rilevati in determinati luoghi lavorativi. I

reali valori di esposizione e il rischio di pericolo a cui il singolo utente è soggetto sono esclusivi e dipendono dal modo in cui la persona lavora, dal pezzo in lavorazione e dalla

struttura dell‘area di lavoro, nonché dai tempi di esposizione e dalle condizioni siche dell‘utente. Noi, CHICAGO PNEUMATIC TOOLS, non possiamo essere ritenuti respon-

sabili per le conseguenze derivanti dall‘uso dei valori dichiarati, anziché di valori che riettono l‘esposizione effettiva, nella specica valutazione di eventuali rischi in un luogo

lavorativo su cui non abbiamo alcun controllo. Se non utilizzato in modo idoneo, questo utensile può provocare la sindrome da vibrazioni mano-braccio. Una guida UE alla

gestione delle vibrazioni manobraccio si trova all‘indirizzo www.pneurop.eu/uploads/documents/pdf/PN3-02-NV_Declaration_info_sheet_0111.pdf. Si raccomanda l‘adozione

di un programma di controllo sanitario nalizzato a individuare i primi sintomi di un‘eventuale esposizione alle vibrazioni, afnché sia possibile modicare le procedure di

gestione e aiutare a prevenire disabilità signicative.

2. Tipo

• Questo prodotto è progettato per l'installazione e la rimozione di elementi di fissaggio filettati in legno, metallo e plastica. Nessun altro utilizzo consentito. Solo

per uso professionale.

• Si prega di leggere attentamente le istruzioni prima di avviare la macchina.

3. Istruzione di montaggio

• Collegare il dispositivo, come mostrato nella Fig.1, ad una fonte di aria pulita e asciutta.

• Fissare correttamente gli accessori all‘utensile.

• Per avviare la macchina, premere semplicemente il grilletto (A). La velocità della macchina aumenta con la pressione sul grilletto. Rilasciare il grilletto per

fermarsi.

Utilizzare l‘interruttore di inversione (B) solo quando il mandrino è completamente fermo. La modifica della velocità prima dell‘arresto del mandrino potrebbe

danneggiare la macchina.

• Per commutare la rotazione, premere l'interruttore (B) come mostrato nella Fig. 02.

• Per regolare la potenza di uscita, ruotare il regolatore (C) come mostrato in Fig. 03.

4. Lubricazione

motore Frizione

• Utilizzare un lubricatore di linea con olio SAE # 10 retticato per due

gocce al minuto. Se un lubricatore di linea non può essere utilizzata,

aggiungere olio motore pneumatico all'ingresso una volta al giorno.

Lubricante consigliato : CP Oil Protecto-lube

- 4 oz (0.12l) P/N: CA149661 (Air Tool oil)

- 20.8 oz (0.591l) P/N: CA000046 (Air Tool oil)

- 1gal (3.8l) P/N: P089507 (Airoilene oil)

• Controllare il grasso della frizione una volta al mese. Lubricare il gruppo

frizione una volta al mese con 22 ml di olio SAE #30.

5. Istruzioni per la manutenzione

• Seguire le normative ambientali locali e nazionali per la manipolazione e lo smaltimento di tutti i componenti.

• Gli interventi di riparazione e manutenzione devono essere ef fettuati esclusivamente da personale qualificato utilizzando solo ricambi originali. Contattare il

fabbricante o il rivenditore autorizzato più vicino per ricevere assistenza tecnica o per ordinare i ricambi.

• Assicurarsi sempre che la macchina sia scollegata dalla fonte di energia per evitare l‘azionamento accidentale.

• Le parti altamente soggette a usura sono sottolineate nell‘elenco delle parti.

• Per mantenere al minimo i tempi di inattività, si consigliano i seguenti kit di manutenzione :

Kit di messa a punto : consultare l‘elenco delle parti

6.Smaltimento

• Lo smaltimento di questa apparecchiatura deve seguire la legislazione del rispettivo paese.

• Tutte le attrezzature danneggiate, fortemente consumate o funzionanti in modo improprio DEVONO ESSERE MESSE FURI SERVIZIO.

• Far riparare solo da personale tecnico di manutenzione.

7. DICHIARAZIONE DI CONFORMITÀ CE

La Società: CHICAGO PNEUMATIC Tool Co. LCC - 1800 Overview Drive Rock Hill, SC 29730 - USA

Tipo: chiave a impulsi

Dichiara che il(i) prodotto(i) : CP749 & CP749-2 Serial Number : 000001 - 99999

Origine del prodotto : Japan

è (sono) in conformità con le esigenze previste dalla Direttiva sulla convergenza delle legislazioni degli Stati membri relative: - alle "Macchine“ 2006/42/EC (17/05/2006)

norma(e) armonizzata(e) applicabile(i): EN ISO 11148-6:2012

Nome e funzione del dichiarante: Pascal Roussy (R&D Manager)

Luogo e Data : Saint-Herblain, 28/10/2015

File tecnico disponibile dalla Sede Centrale europea Pascal Roussy R&D manager CP Technocenter 38, rue Bobby Sands - BP10273 44800 Saint Herblain - France

le descrizioni dei modelli, i numeri delle parti e i disegni. Si avvisa che l’utilizzo di parti originali non è coperto da garanzia o da responsabilità per danni causati da un

prodotto difettoso.

Italiano (Italian)

CP749 series

chiave a impulsi

Istruzioni originali
