07/20108 / 36
2050541913
Issue no: 01
Series: C
Instrucciones originales.
© Copyright 2010, Chicago Pneumatic
Tool Co. LLC
Reservados todos los derechos. Está prohibido
todo uso indebido o copia de este documento o
parte del mismo. Esto se reere especialmente
a marcas comerciales, denominaciones de
modelos, números de piezas y dibujos. Utilicen
exclusivamente piezas de repuesto autorizadas.
Cualquier daño o defecto de funcionamiento
causado por el uso de piezas no autorizadas
queda excluído de la garantía o responsabilidad
del fabricante.
INSTRUCCIONES
Esta herramienta ha sido diseñada para
el arranque de material por medio de
abrasivos. Cualquier otra utilización
no está autorizada. Reservado para
un uso profesional. Antes de intervenir
por cualquier motivo sobre la máquina,
desconecten la herramienta de la red
de aire comprimido o cierren la llegada
de aire.
En caso de deterioro constatado
en el disco de amolado, el usuario
hará cuantas investigaciones sean
necesarias para determinar la causa
exacta. Si el incidente se produce
mientras está utilizando la herramienta,
el usuario se compromete a informar
inmediatamente a los fabricantes del
disco y la herramienta.
Las aletas del rotor de esta herramienta
contienen PTFE. Se deben observar
las recomendaciones de seguridad e
higiene en el trabajo usuales sobre
PTFE cuando se manipulen estas aletas
de rotor.
1. No fume.
2. Los componentes del motor se deben
lavar con líquido detergente y no
se deben limpiar con el ujo de una
línea de aire.
3. Debe sustituir el silenciador cuando
esté sucio. No lo debe limpiar y
volver a usar.
4. Lávese las manos antes de empezar
cualquier otra actividad.
Para la eliminación de los componentes,
lubricantes, etc… comprueben que
las normas de seguridad han sido
respetadas.
Para los sistemas de aspiración de
polvos, por favor contacten a su
vendedor.
La herramienta ha sido diseñada para
una presión de utilización de 6.3 bar
(90 psig). El aire comprimido debe
estar limpio. Les recomendamos
instalen un ltro. Para que la ecacia y
el rendimiento sean óptimos, respeten
las características de la manguera de
alimentación de aire (tubo antiestático).
(Conexión aire comprimido véase dibujo
N°1).
A: Ømín = 8mm (5/16")
B: 7 m máx.
A
B
La utilización de recambios que no
sean los de origen puede provocar una
disminución del rendimiento, un mayor
mantenimiento y nivel de ruidos. Puede
anular todo tipo de garantía por parte del
constructor.
Para conseguir la mayor ecacia por
parte de la herramienta neumática,
para que conserve sus características
y evitar repetidas reparaciones,
les recomendamos establezcan un
programa de inspección y reparación
de dicha herramienta cada 500 horas.
La periodicidad de dichas inspecciones
depende de lo duro que sea el trabajo
que tienen que efectuar.
Controlen la velocidad de la herramienta
en vacío cada tanto tiempo y después
de haberla utilizado o de cualquier
operación de mantenimiento. Para
controlar la velocidad retiren el abrasivo.
No rebasen la velocidad máxima
autorizada que gura en la herramienta.
El nivel de ruidos no debe ser excesivo.
Las aletas de esta herramienta pueden
funcionar con aire sin lubricar. A pesar
de todo, una pequeña cantidad de aceite
le permite a la herramienta dar toda su
potencia y alarga su duración de vida.
La utilización de aire seco sin nada de
aceite puede reducir la duración de vida
de las aletas.
Engrase del par cónico. Cantidad de
grasa: 1 gramo. Grasa recomendada:
6159901480 (Cdad: 1Kg). La
utilización de cualquier otro tipo de
grasa, en cantidad superior o inferior,
sería contraproducente de cara a la
longevidad y buen funcionamiento de los
piñones angulares.
07/2010 9 / 36
2050541913
Issue no: 01
Series: C
Declaración de valores de ruido y vibración
(Véase página 36).
Todos los valores son correctos en el
momento de la publicación. Para conocer
la última informacion, visite www.cp.com.
Estos valores declarados se obtuvieron en
pruebas de laboratorio en cumplimiento con
las normas establecidas y no son adecuados
para utilizarse en evaluaciones de riesgos.
Los valores medidos en lugares de trabajo
individuales podrían ser más altos que los
valores declarados. Los valores de exposición
reales y el riesgo de peligro experimentado por
un usuario individual son únicos y dependen del
hábito de trabajo del usuario, la pieza en la que
se está trabajando y el diseño de la estación de
trabajo, además del tiempo de exposición y las
condiciones físicas del usuario.
Nosotros, Chicago Pneumatic, no podemos
aceptar responsabilidad por las consecuencias
de utilizar los valores declarados en lugar de
los valores que reejan la exposición real en
una evaluación de riesgo individual y en una
situación de lugar de trabajo sobre los que
no tenemos ningún control. Esta herramienta
puede provocar síndrome de vibración. Si no se
gestiona adecuadamente su utilización.
Encontrará una guía de la UE respecto a
lagestión de vibraciones transmitidas al
sistema manobrazo en la página http://www.
pneurop.eu/uploads/documents/pdf/PN3-02-
NV_Declaration_info_sheet_0111.pdf
Se recomienda mantener un programa de
control sanitario de detección precoz de los
síntomas relacionados con la exposición
a vibraciones, con objeto de modicar los
procedimientos de gestión y así evitar posibles
discapacidades.

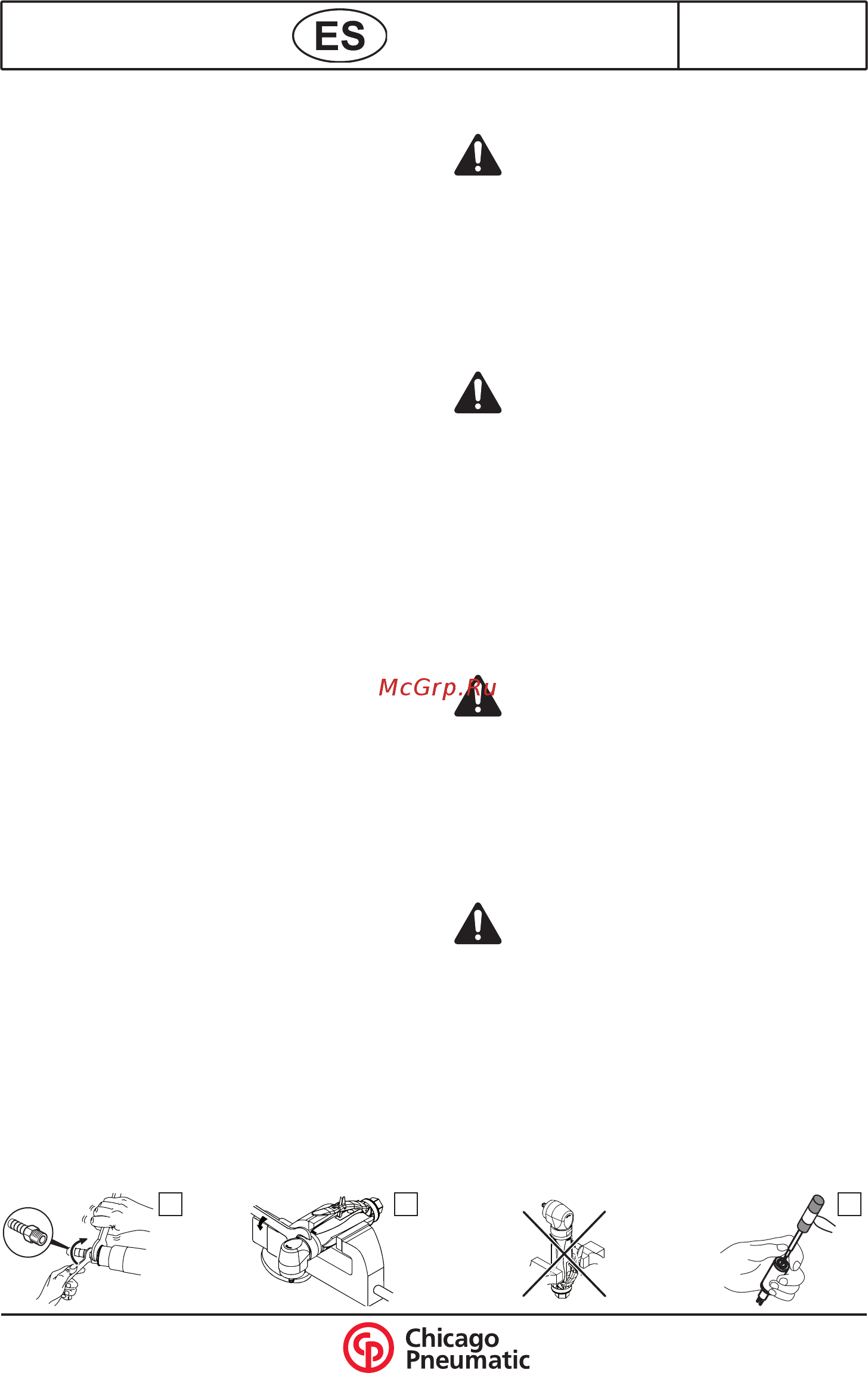

INSTRUCCIONES DE DESMONTAJE Y
MONTAJE
Desconecten la máquina de la red de
aire comprimido. Retiren los accesorios.
Desmontaje de la turbina (véase dibujo 2)
● Sujeten el cárter (11) con una mano y saquen
la turbina completa tirando del piñón (31) o
de la horquilla de acoplamiento (22).
● Pongan una llave plana sobre las caras
planas del piñón (31) o de la horquilla de
acoplamiento (22) y luego desmonten el
regulador (13).
No intervengan sobre el regulador,
conjunto indisociable.
Desmonten la turbina (véase dibujo 3)
● Aprieten suavemente el rotor en una
mordaza con mordazas de plomo, luego
desmonten el piñón (31) o la horquilla de
acoplamiento (22).
● Golpeen suavemente con una maza sobre
las extremidades del rotor (18) para extraer
los rodamientos (14-21).
Montaje de la turbina
● Procedan a la inversa del desmontaje.
Cuidado con el sentido de montaje de
las paletas.
● Pongan una gota de cola "Loctite 222" en el
roscado del regulador (13) antes de apretarlo
con un par de 1,4 N.m.
● Cuidado con el sentido de montaje del
cilindro, localicen las patillas de la cara
trasera (15) en la admisión del cilindro (16).
Montaje del árbol de salida completo
Cuidado con el sentido de montaje de
la tuerca (32), señal cilíndrica del lado
del piñón.
● Pongan una gota de cola "Loctite 243"
sobre el roscado de la tuerca (32) y luego
apriétenla sobre el árbol (34, 41 ó 42) con un
par de 5 N.m.
● Antes de volver a montar el árbol de salida
completo en el cárter angular (30), unten el
piñón con grasa (Cantidad: 1 gramo).
321
