8. Ввод в эксплуатацию и пользование котлом
8.1. Ввод в эксплуатацию котла
• Перед вводом в эксплуатацию проверить наполнение котла и всей системы отопления водой.
• Удалить воздух из системы.
• Проверить исправность и правильность установки элементов системы безопасности (группа
безопасности).
• Проверить правильность соединений и теплоизоляцию выходного патрубка дымовых газов с
дымоходом.
• При работе на твердом топливе обеспечить с помощью терморегулятора температуру воды на
выходе не более +85°C - +90°C, и не менее + 65°C.
• Проверить работоспособность циркуляционного насоса в паре с термостатом.
• Все работы выполнять в защитных перчатках!
• Проверить, чтобы заслонки в камере сгорания котла (Рис.14) были правильно установлены
(одна установлена между регистром и трубой теплообменника, а другая, защита верхней дверцы
котла, должна быть повернута на камеру сгорания до своего ограничителя)
• Решетка на нижней дверце котла должна быть установлена (Рис.14).
8.1.1. Работа на твёрдом топливе
Необходимо установить терморегулятор таким образом, чтобы температура воды в котле не
превышала 85 - 90°C, и не падала ниже 65°C. Проверьте, соединен ли циркуляционный насос с
термостатом насоса, установленным на задней стороне обшивки котла заводом-изготовителем
и проверьте, происходит ли включение и выключение циркуляционного насоса при температуре
воды в котле 68°C.
Процедура поджога и корректировки цепочки терморегулятора:
1. Закройте нижнюю дверцу котла (рис.15).
2. Откройте верхнюю дверцу котла (рис.15) и откройте на себя нижнюю заслонку (рис.16, поз.2).
3. Наложите смятую бумагу, мелких щепок (стружки) и немного мелких дров.
4. Полностью откройте дверцу подачи воздуха (рис.1, VZ) и зажгите бумагу.
5. Закройте нижнюю заслонку (рис.16, позиция 2) и закройте верхнюю дверцу котла (рис.15)
6. После того, как огонь разгорится, наполните камеру сгорания дровами.
7. При достижении желаемой температуры воды в котле, опустите дверцу подачи воздуха, на
терморегуляторе установите желаемую температуру и закрепите цепочку на терморегуляторе
так, чтобы она была слегка натянута.
8. Охладите котел до 68°C и заново разогрейте котел до нужной температуры, чтобы проверить
правильность функционирования терморегулятора.
8.1.2. Работа на пеллетах
Отверстие для установки терморегулятора нужно заглушить. Необходимо установить турбуляторы
в дымовой трубе (см. пункт 10). Выньте решетку из нижней дверцы котла (рис.14). Проверьте,
чтобы подвижные части котла были установлены на своих местах. Проверьте, все ли компоненты
для топки пеллетами правильно собраны и установлены. Проверьте, что пульт управления CPREG
подключен к электросети и все отверстия в котле плотно закрыты. Для правильной работы котла
нужно подобрать пеллеты аналогичных или близких характеристик, приведенных ниже. Для
правильной работы котла необходимо правильно настроить пульт управления согласно мощности
котла. Подробное описание электрического подключения приведено в Техническом руководстве
для монтажа и запуска набора Pellet-set. Ввод в эксплуатацию набора Pellet-set должен
проводиться уполномоченным производителем лицом.

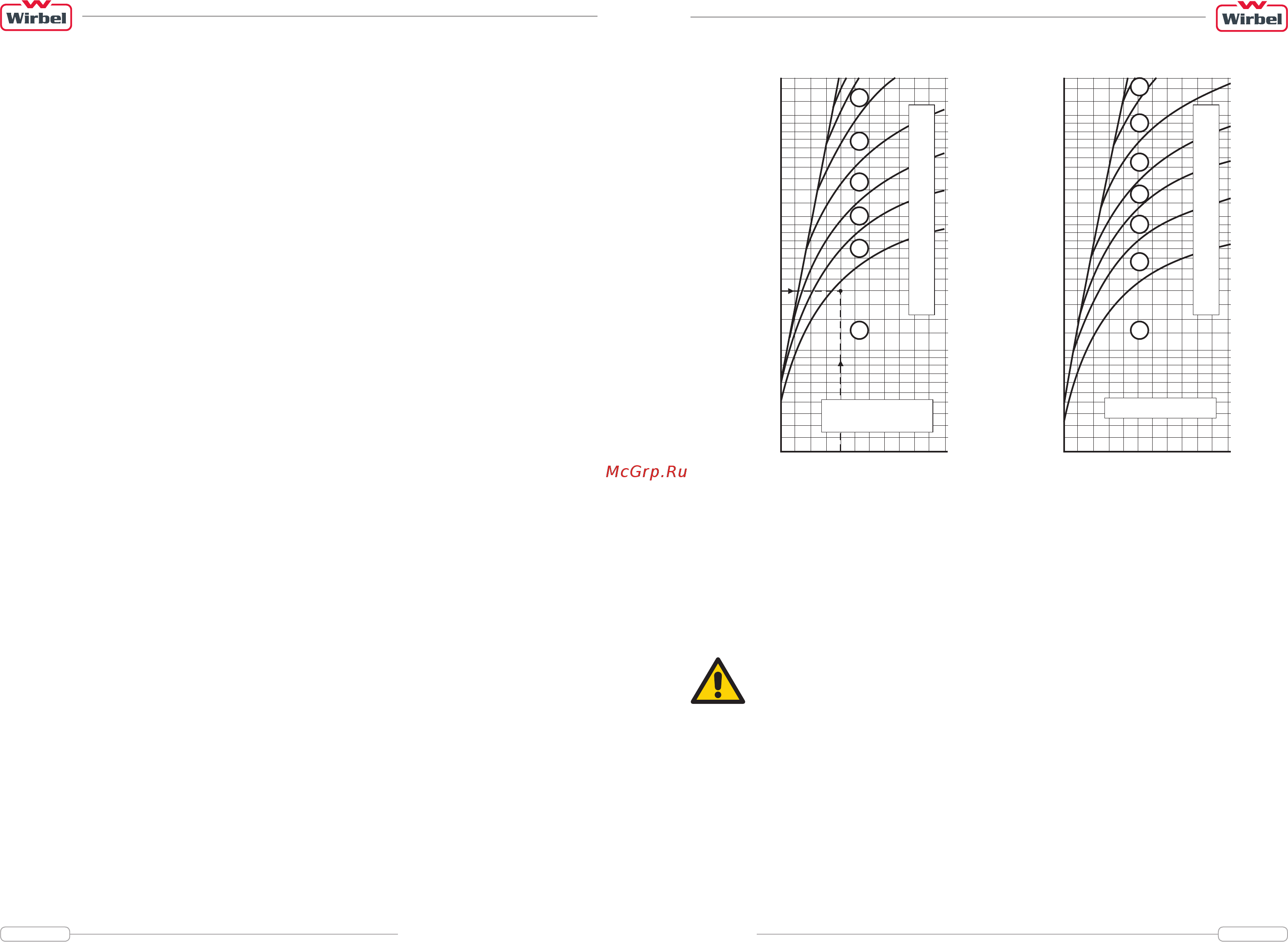

Рис.5. Размеры дымохода для котла ЕСО СК 70-110 кВт
Высота дымовой трубы (м)
Номинальная мощность котла (кВт)
10
15
20
25
30
35
40
45
50
60
70
80
90
100
110
51015
Топк а углем
Диаметр дымовой трубы (см)
Диаметр дымовой трубы (см)
Высота дымовой трубы (м)
Номинальная мощность котла (кВт)
10
15
20
25
30
35
40
45
50
60
70
80
90
100
110
Топк а древесиной
или гранулами
18
20
22
25
30
35
16
18
20
22
25
30
35
6789 5 10 156789
Котел ЕСО СК 70-110 кВт независимо от применяемого топлива можно использовать как в
системах гравитационных, так и в системах с принудительной циркуляцией теплоносителя.
Обвязка котла должна выполняться квалифицированным специалистом, несущим в дальнейшем
ответственность за работу котла. Перед подключением котла в систему отопления необходимо
удалить возможный мусор промывкой трубопроводов. Это предотвращает опасность перегрева
котла, возникновения постороннего шума, поломки насоса и запорно-регулирующей арматуры.
Запрещаются сварные соединения патрубков котла с трубами системы отопления!
5.1. Подключение котла в закрытую систему отопления
В случае монтажа системы отопления с принудительной циркуляцией (закрытой) (см. рис.6)
обязательна установка группы безопасности в составе предохранительного клапана давления на
2,5 бар, манометра и автоматического воздухоотводчика и расширительного бака. Между группой
безопасности и котлом запрещается установка запорного крана, равным образом это относится к
подключению расширительного бака.
Циркуляционный насос необходимо установить:
• при работе на твердом, жидком топливе или газе – посредством штекера на задней стенке котла
к термостату насоса, установленному на заводе-изготовителе (термостат установлен на 68°C)
• при работе на пеллетах – посредством регулировки пульта управления CPREG, который входит
в состав комплекта Pellet-set, необходимого для использования пеллет.
5. Подключение котла в систему отопления
