1.3. Описание
Твердотопливные стальные водогрейные котлы ЕСО СК 70-110 кВт предназначены в качестве
источника тепла для систем отопления мощностью от 70 до 110 кВт. Котлы имеют современную
конструкцию и дизайн. Изготовлены из высококачественных материалов с использованием
современного технологического оборудования для сварки, технологий покраски и проверки
качества. Конструкция, материалы, технология при изготовлении и проверке качества
соответствуют требованиям европейской нормы EN 303-5.
Wirbel EСO СК 70-110 кВт предназначены для сжигания в качестве основного топлива – угля,
дров и брикетов. Большое загрузочное отверстие, а также длина камеры сгорания позволяют
использовать в качестве топлива длинные неколотые дрова. При необходимости можно
использовать другие виды топлива, такие как дизельное топливо, газ и пеллеты, установив
дополнительное оборудование. В базовой комплектации в нижней двери предусмотрено
отверстие для установки наддувной горелки.
В топке имеется дополнительная эффективная поверхность нагрева – водоохлаждаемая
колосниковая решётка. Это увеличивает теплоотдачу и позволяет увеличить конвективные
поверхности теплообмена.
Котлы EСO СК 70-110 кВт могут работать как в открытых, так и в закрытых системах отопления.
2. Транспортировка и хранение
При транспортировке и хранении котлы могут находиться как в вертикальном, так и в
горизонтальном положении. Опрокидывание котла во время погрузки, транспортировки или
установки представляет серьёзный риск и может привести к повреждению котла.
Корпус котла отгружается на деревянном поддоне, в картонной коробке – обшивка котла.
Разрешено хранение в защищенных от атмосферных осадков помещениях при температуре +/-
40°C. Влажность при хранении не должна превышать 80%. Не допускать образование конденсата.
Распаковывая картонную коробку и осматривая корпус котла, следует убедиться, что обшивка
котла не повреждена, все части котла находятся в рабочем состоянии. Убедиться в полной
комплектности.
3. Стандартная комплектация
1 корпус котла с дверцами (за верхней дверцей вложен терморегулятор) – 1 штука
2 картонная коробка, в которой содержится внешняя обшивка с теплоизоляцией, набор для
чистки (скребок, кочерга и держатель прибора), набор крепежей (винты, дюбеля, болты,
втулки) – 1 штука
1
2

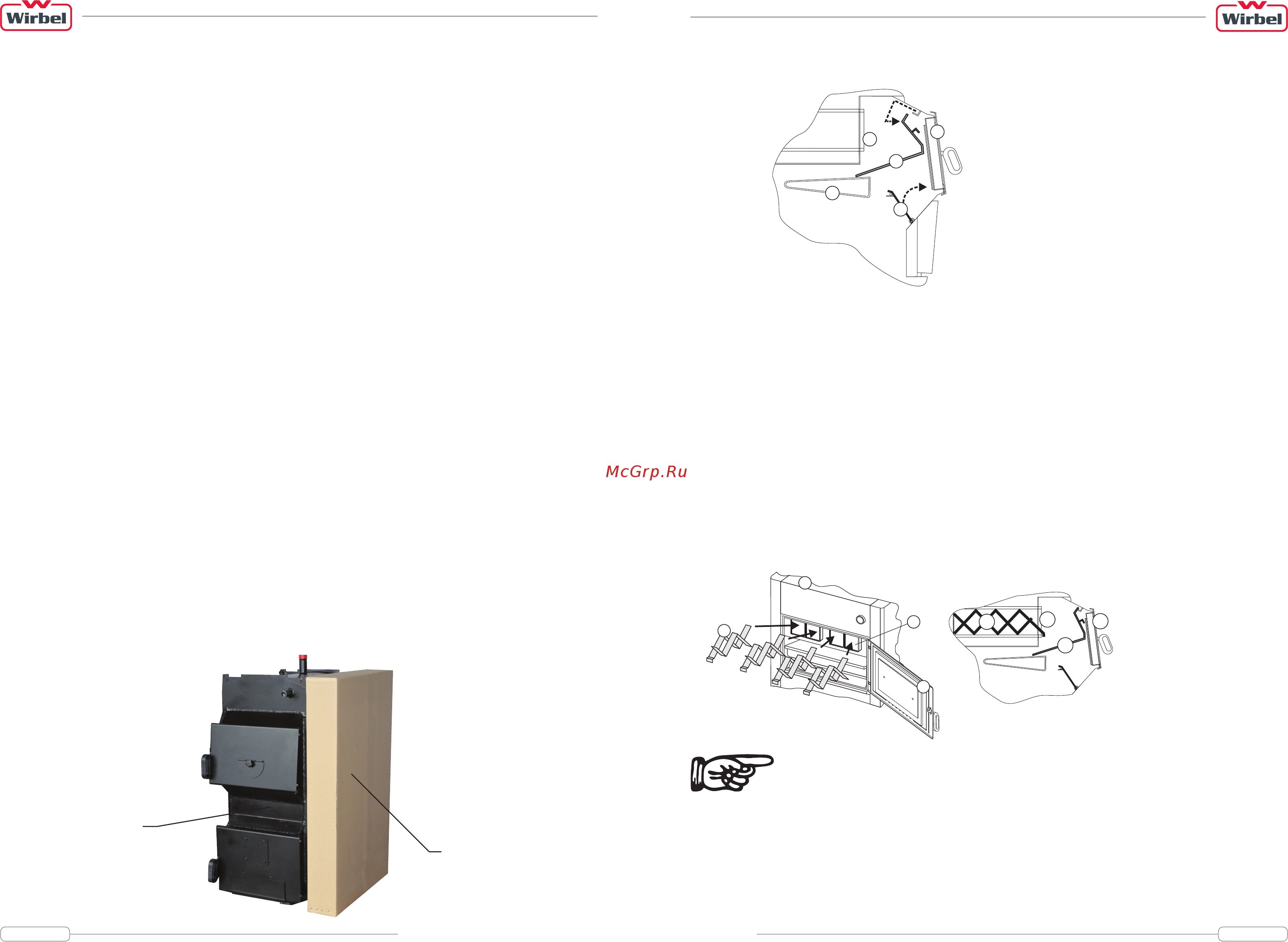

Рис.16. Снятие подвижных заслонок из камеры сгорания
Рис.17. Установка турбулятора
2
3
1
4
5
1 Верхняя заслонка
2 Нижняя заслонка
3 Верхняя дверца котла
4 Средний регистр
5 Дымоходные трубы
1 Котел ECO-CK
2 Верхняя дверца котла
3 Труба теплообменника
4 Турбулятор
5 Верхняя заслонка
9.3. Работа на жидком топливе или газе.
Минимум один раз в год необходимо котел полностью почистить и провести контроль работы
горелки сервисной службой. Очистка регистра дымоходного канала производится через верхнюю
дверь (рис.16), для чего необходимо удалить верхнюю подвижную заслонку (1), расположенную
между средним регистром и верхней частью двери (Рис.16), и вынуть турбуляторы из дымовых
труб (рис.17). Перед запуском, турбуляторы и заслонку (1) вернуть на место.
10. Установка турбуляторов
При работе на пеллетах и жидком топливе/газе необходимо установить турбуляторы в дымовых
трубах. Для установки турбуляторов нужно открыть верхнюю дверь котла и вынуть верхнюю
заслонку (1) (Рис.16). Затем вставьте турбуляторы в дымовую трубу и подтолкните их до
ограничителя (рис.17). После чего верхнюю заслонку поставить на свое место.
Внимание!
При топке твердым топливом турбуляторы необходимо удалить из дымохода!
1
2
3
4
3
2
4
5
