Порядок открытия дверей котла:
Верхняя дверца котла:
1. Потяните ручку верхней дверцы котла RGV вверх (верхний рисунок в направлении “открыть”).
2.Откройте верхнюю дверцу котла GV в правую сторону (верхний рисунок в направлении “вправо”).
Нижняя дверца котла:
1. Потяните ручку нижней дверцы котла RDV вверх (верхний рисунок в направлении “открыть”).
2. Откройте нижнюю дверцу котла DV в правую сторону (верхний рисунок в направлении “вправо”).
Порядок закрытия дверей котла:
Верхняя дверца котла:
1. Потяните ручку верхней дверцы котла RGV вверх (верхний рисунок в направлении “открыть”).
2. Закройте и прижмите верхнюю дверцу котла GV (верхний рисунок в направлении “влево”).
3. Прижмите ручку верхней дверцы котла RGV вниз (верхний рисунок в направлении “закрыть”).
Нижняя дверца котла:
1. Потяните ручку нижней дверцы котла RDV вверх (верхний рисунок в направлении “открыть”).
2. Закройте и прижмите нижнюю дверцу котла DV (верхний рисунок в направлении “влево”).
3. Прижмите ручку нижней дверцы котла RDV вниз (верхний рисунок в направлении “закрыть”).
8.2. Пользование котлом
При подключении котла к системе отопления установить трёхходовой
терморегулирующий клапа, поддерживающий температуру воды в обратной линии не
менее 60
о
С
Запрещается искусственно гасить огонь в топке котла
Запрещается поливать камеру сгорания любыми жидкостями, включая воду
Ремонтные работы производить только после полного остывания котла
Не допускается пользование котлом в помещениях с взрывоопасной атмосферой.
Не допускать детей в помещение котельной и к пользованию котлом.
Людям с ограниченными возможностями пользование котлом возможно в присутствии
обученных лиц.
Пользование котлом лицам с недостаточными знаниями и опытом допускается только
под надзором обученных людей.
Не оставлять без надзора котел с горящим топливом при открытых дверцах котла!
Обязательно использование защитных перчаток.

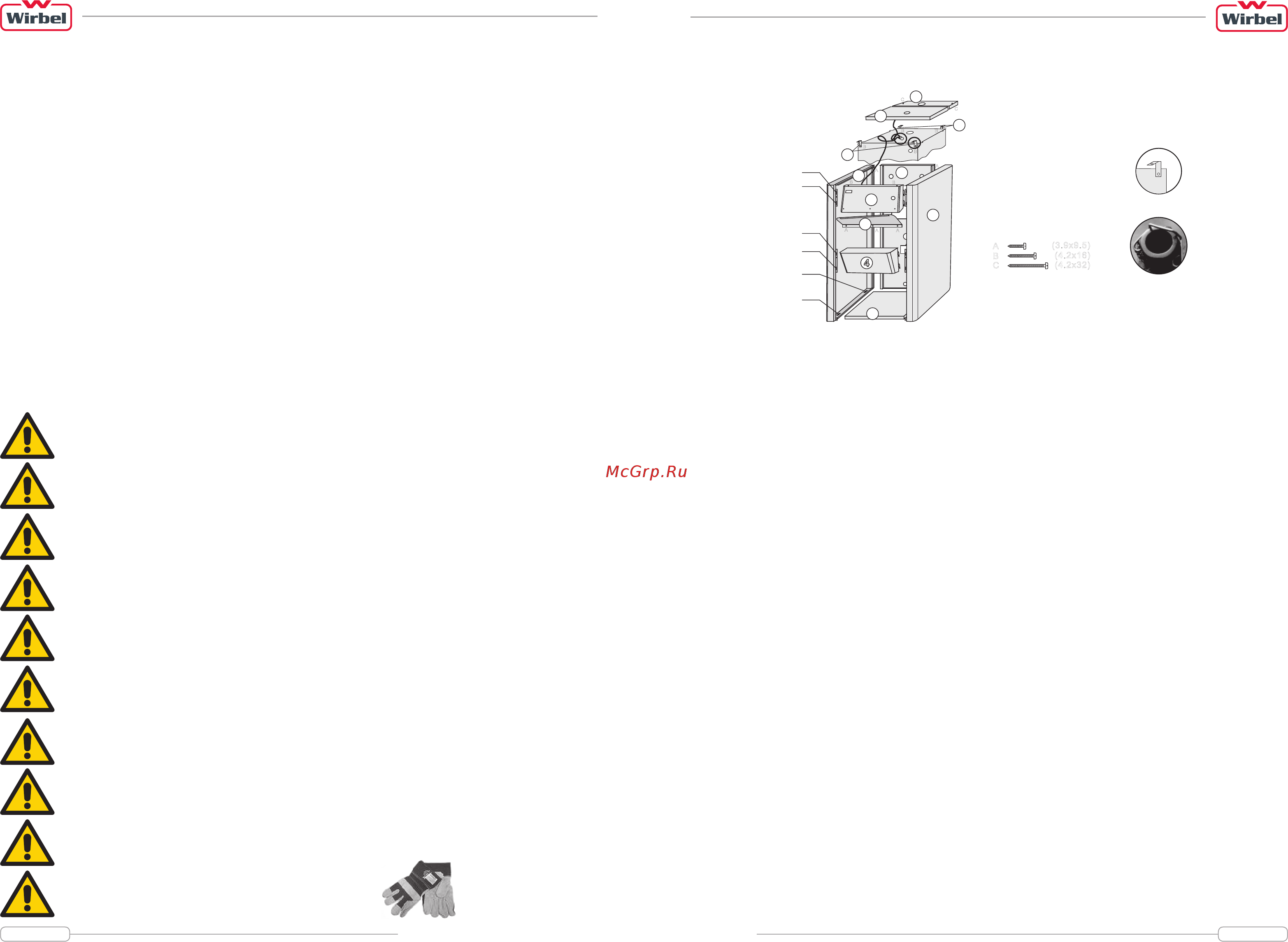

Рис.3. Порядок монтажа обшивки котла ЕСО СК 70-110 кВт
1. Прикрепите держатели изоляции (8) винтами 4,2x16 в отверстия на верхней стороне корпуса
котла.
2. Боковые стороны (2) и (3) наденьте на опоры, расположенные на боковых сторонах основания
котла в квадратные отверстия обшивки (b1) и (b2), а сверху наденьте на опоры обшивки(8), и
закрепите их винтами 3,9x9,5 в задние опоры обшивки(8).
3. Переднюю верхнюю сторону (5) закрепите через квадратные отверстия боковых левой и
правой сторон (b5) и (b6) одним винтом 4,2x16 к передней опоре (8) через боковую сторону (2)
и винтом 4,2x16 к передней опоре обшивки (8) через боковую сторону (3).
4. Переднюю нижнюю сторону (4) закрепите к отверстиям боковых сторон обшивки (b3) и (b4).
5. Датчик термометра, расположенный на передней стороне (5), вставьте в зонд датчика на
верхней стороне котла; датчики предохраняются ограничителем, приложенном в наборе
(Деталь Y).
6. Переднюю крышку обшивки (6) установите в паз передней верхней стороны, а заднюю крышку
(9) установите в паз передней крышки обшивки (6).
7. Заднюю сторону обшивки (1) надеть на патрубки подключения котла и зафиксировать двумя
винтами 4,2x32 к боковой стороне (2) и двумя винтами 4,2x32 к стороне (3).
8. Заднюю крышку обшивки (9) закрепите сверху двумя винтами 4,2x32 к боковым сторонам
обшивки (2) и (3).
9. В завершение закрепить защиту терморегулятора (7) к передней верхней стороне обшивки (5)
тремя винтами 3,9x9,5 в подготовленные заводские отверстия.
10. В конце поставить защиту подставки (10) под котел между основанием котла.
Деталь X
Деталь Y
(4.2x32)
B
(3.9x9.5)
C
(4.2x16)
A
10
3
7
5
1
4
2
8
b1
b2
8
b3
b4
b5
b6
6
9
X
Y
B
B
B
B
A
A
B
B
C
C
A
A A
