Котёл ЕСО СКВ имеет встроенный в его корпус бойлер из нержавеющей стали для подготовки

горячей санитарной воды. Подключение данного бойлера к водопроводной системе должен

выполнять квалифицированный специалист. Ниже описан порядок подключения бойлера:

1. Водопровод с холодной санитарной водой подключается к патрубку HV (см. рис.1) с

внутренней резьбой 3/4”;

2. Патрубок TV (см. рис.1) с внутренней резьбой 3/4” используется для подключения в водопровод

горячей санитарной воды;

3. Циркуляционная линия санитарной воды подключается к патрубку CV (см. рис.1) с внутренней

резьбой 3/4”;

4. На водопровод холодной санитарной воды перед входом в бойлер ГВС котла ЕСО СКВ

необходимо дополнительно установить:

• расширительный бак для санитарной воды;

• кран для слива воды из бойлера;

• предохранительный клапан с давлением открытия 6 бар;

• регулятор давления холодной санитарной воды. Давление установить не выше 4 бар.

5. Подключение котла в водопроводную систему

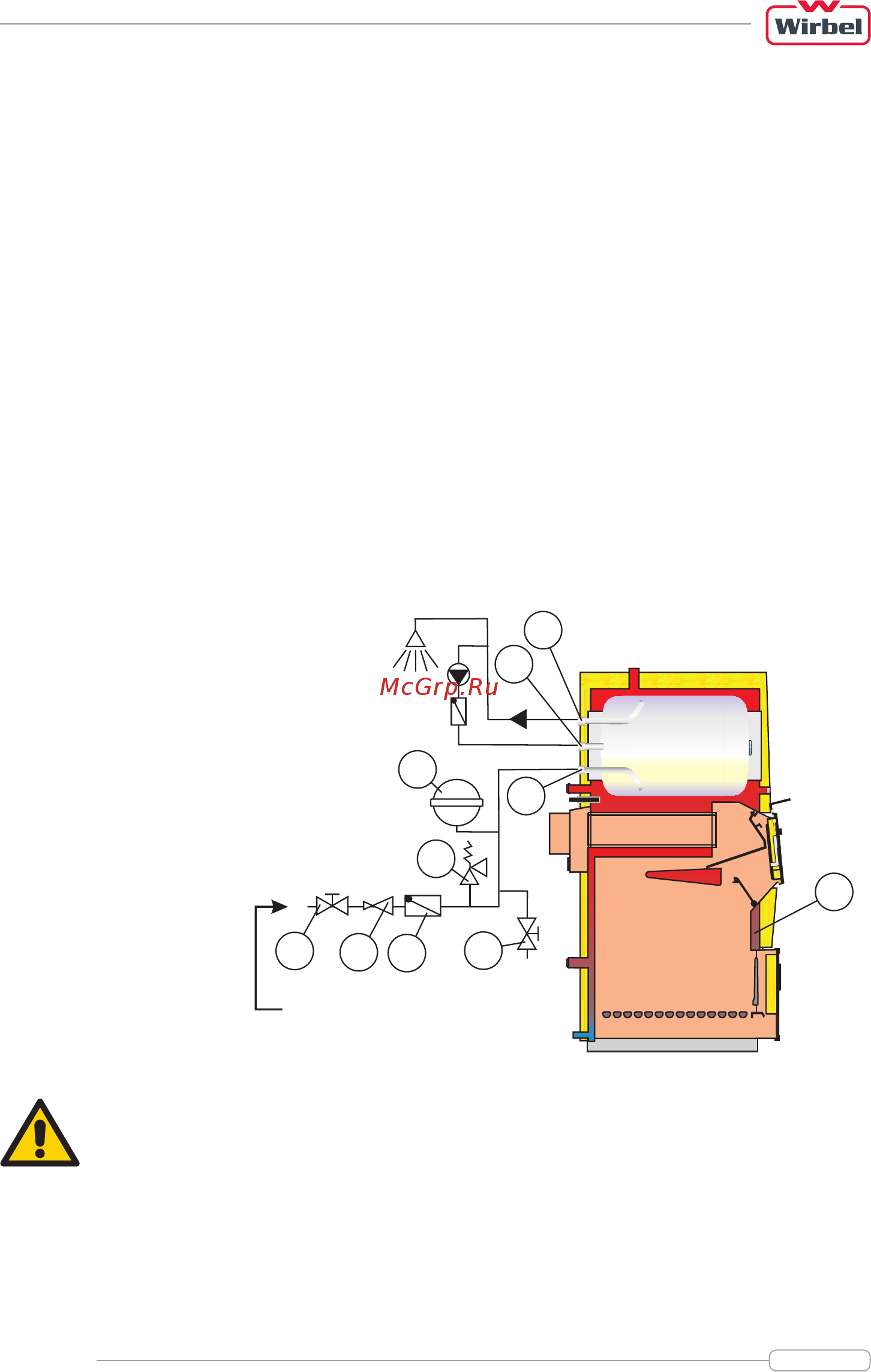

Рис.6. Принципиальная схема установки котла ЕСО СКВ в водопроводную систему

Вход холодной

санитарной воды

* необходимо встроить если давление входной воды превышает 4-бар-а

1 Котёл ЕСО СКВ

2 Расширительный бак для санитарной

воды

3 Кран для слива - обязательно через

T-кусок

4 Предохранительный клапан с 6 bar-a

5 Обратный клапан

6 *Регулятор давления

7 Запорный клапан

8 Теплая санитарная вода

9 Линия циркуляции

10 Холодная санитарная вода

Прежде чем заполнить систему отопления водой, необходимо ОБЯЗАТЕЛЬНО заполнить

бойлер ГВС санитарной холодной водой. Невыполнение данного условия может

привести к повреждению пустого (незаполненного) бойлера ГВС и, в последующем,

попаданию воды из системы отопления в систему водоснабжения.

Смешение воды из системы отопления с водой из системы водоснабжения может

негативно влиять на здоровье человека, особенно, в том случае, когда в системе

отопления залит специальный химический состав (теплоноситель или «незамерзающая

жидкость»).
