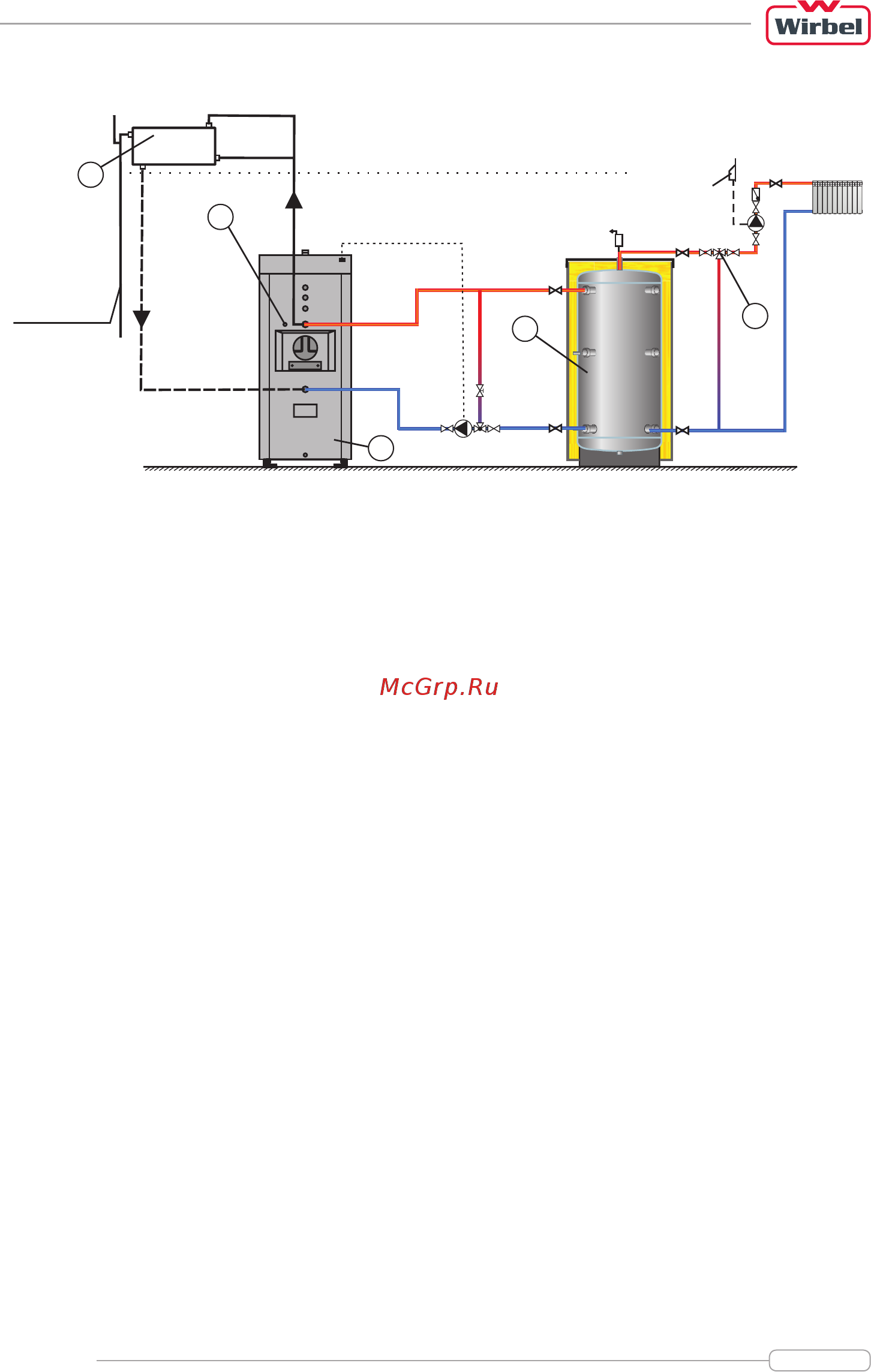

Рис.9. Принципиальная схема подключения котла в открытую систему отопления

6.3. Дополнительное оборудование

Работа на твердом топливе.

Необходимо установить:

• терморегулятор на предназначенное для него место и соединить его цепочкой с дверцей

подачи воздуха на нижней двери котла

• оборудование, указанное на рис.7 и рис.8, при установке в закрытую систему отопления

• оборудование, указанное на рис.9, при установке в открытую систему отопления

Работа на пеллетах.

Отверстие для установки терморегулятора нужно заглушить.

Для работы на пеллетах необходим комплект из горелки, шнека подачи пеллет из бункера,

бункера и пульта управления (набор Pellet-set).

Если какие-либо электрические кабели, связывающие элементы набора для работы на пеллетах

Pellet-set, повреждены, заменить их может только сервисная служба производителя с целью

предотвращения возможной опасности.

Работа на жидком топливе или газе.

Отверстие для установки терморегулятора нужно заглушить

Для работы на жидком топливе или газе необходимо установить:

• жидкотопливную/газовую горелку в нижнюю дверцу котла, предварительно сняв заглушку.

• пульт управления жидкотопливной/газовой горелкой (арт. 10230) в заводские отверстия на

крышке обшивки.

Циркуляционный насос необходимо соединить с термостатом насоса, установленного на заводе-

изготовителе, который включает и выключает циркуляционный насос во избежание охлаждения

котла водой, поступающей из возвратного трубопровода, прежде чем котел достигнет

минимальной температуры.

1 Котёл ЕСО СКВ

2 открытый расширительный бак OPC (который должен

иметь мин. объем в размере 7% от общего объема воды)

3 ручной смешивающий клапан

OPC

Над самым высоким радиатором

В котельную

4 заглушить патрубок OTV для установки

термического датчика

5 буферный накопитель (CAS)
