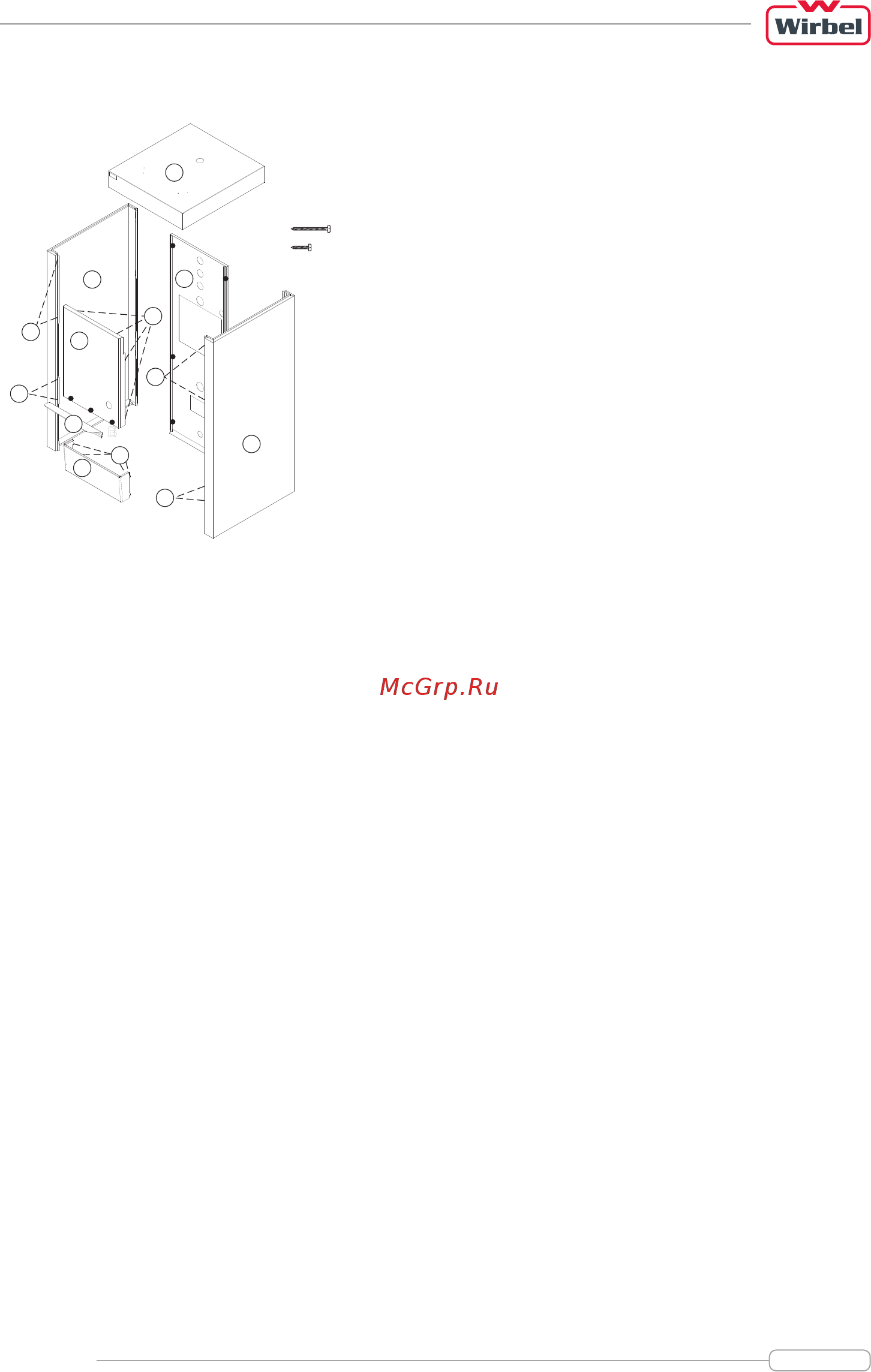

Рис.3. Порядок монтажа обшивки котла ЕСО СКВ
1. Поставить правую боковую (1) и левую
боковую(2) стороны обшивки на
приготовленные держатели, которые находятся
на верхней стороне котла.
2. Заднюю сторону обшивки (3) поставить на
трубки на задней стороне котла. После этого
заднюю сторону обшивки (3) приблизить
до боковых правой и левой и прикрепить с
помощью шести винтов 4,2 x 32 к боковым
сторонам обшивки.
3. Переднюю нижнюю (4) сторону обшивки
прикрепить крючками (F) на приготовленные
отверстия (E), которые находятся на боковой
левой (2) и правой (1) сторонах обшивки.
4. Перед тем как поставить переднюю верхнюю
сторону обшивки (5), необходимо поставить
датчики термостата насоса и термометра на
предусмотренное место (рис. 1).
1
2
3
4
5
6
7
A
A
A
A
B
B
B
D
C
C
E
E
F
A
B
(4.2x32)
(3.9x9.5)
5. Переднюю верхнюю сторону обшивки (5) прикрепить крючками (D) на приготовленные
отверстия (C), которые находятся на боковой левой (2) и правой (1) сторонах обшивки.
6. Крышку (6) поставить так, чтобы она села на канавки боковых левой (2) и правой (1) сторон
обшивки и задней стороны обшивки (3).
7. Защиту терморегулятора (7) прикрепить к передней верхней стороне обшивки (5) тремя
винтами 3,9x9,5 в подготовленные заводские отверстия.
4.3. Соединение котла с дымоходом
Одним из условий надежной и экономичной работы котла является правильно спроектированные
и профессионально выполненные соединения котла с дымоходом и размеры дымохода. Все
элементы дымохода должны быть герметично соединены и иметь хорошую теплоизоляцию. В
нижней части дымохода следует организовать сборник конденсата с возможностью доступа для
удаления золы и сажи после чистки дымохода. Дымоход в строительном исполнении (кирпич/
камень) должен иметь слой изоляции из минеральной ваты в середине. Толщина изоляции
рассчитывается исходя из местных климатических условий, но не менее 30мм внутри здания и
50мм снаружи здания. Температура дымового газа на выходе из дымохода должна быть минимум
на 30°C выше, чем температура конденсации дымовых газов.
Внутренний диаметр дымохода зависит от актуальной высоты дымохода и мощности котла.
Для правильного выбора дымохода необходимо рассчитать параметры дымохода согласно
диаграмме на рис.5. Окончательные размеры должны быть рассчитаны специалистом с учетом
конструктивных особенностей здания, где установлен котел, расположения дымохода по
отношению к розе ветров, рельефу местности и высоте рядом стоящих зданий и сооружений,
деревьев и т.д.
Допустимое расстояние между выходом из дымовой коробки котла и дымоходом составляет
максимально 600 мм, а минимально – 300 мм. Соединение патрубка выхода дымовых газов с
дымоходом выполняется под наклоном 30°–45° (рис.4). Чтобы исключить попадание конденсата
с внутренних стенок вертикальной части дымохода в котел необходимо выполнять врезку
дымохода от котла в вертикальную часть дымохода на 10 мм глубже внутренней поверхности
вертикальной части дымохода. Дымоход, соединяющий котел с вертикальным дымоходом, должен
иметь теплоизоляцию из минеральной ваты толщиной 30–50 мм или аналогичную по своим
свойствам изоляцию.
