Котлы TEMY, TEMY L, TEMY Plus, TEMY Plus L,TEMY Plus P
12
6. Автоматика
6.1. Регулятор тяги
Тепловой режим котла регулируется поворотом размещенной на передней или боковой
поверхности корпуса ручки регулятора тяги RATHGEBER.

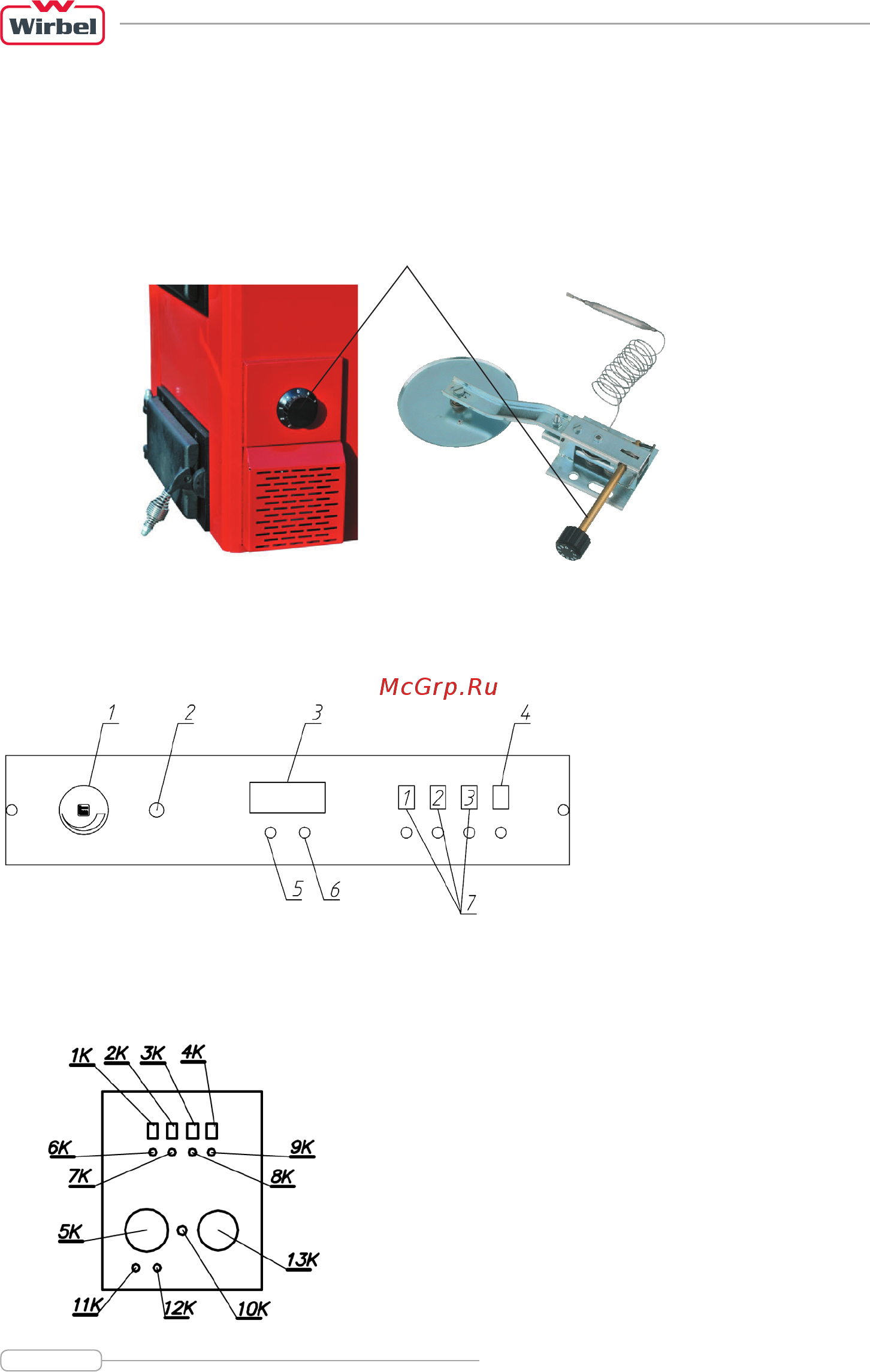

Регулятор тяги RATHGEBER и его расположение на котле:
6.2. Пульты управления котлов
Схема пульта управления котлов TEMY L
Регулятор тяги RATHGEBER
1 Регулятор термостата.
2 Температурный предохранитель
3 Термометр котловой воды
4 Главный выключатель с функцией
активации циркуляционного
насоса по сигналу датчика
комнатного термостата
5 Световой индикатор работы
термостата
6 Световой индикатор перегрева
7 Клавиши 1, 2, 3 включения ТЭН по
ступеням от 6 до 18кВт
1К главный выключатель с функцией активации
циркуляционного насоса по сигналу датчика комнатного
термостата
2К,3К,4К клавиши включения ТЭН по ступеням от 6 до 18кВт
5К термоманометр
6К световой индикатор работы циркуляционного насоса
7К,8К,9К световые индикаторы работы ТЭН по ступеням
10К предохранитель
11К световой индикатор перегрева
12К световой индикатор функционирования термостата
13К регулятор термостата
Пульты управления котлов TEMY Plus
