www.wirbel.ru
13
7. Электрические подключения
Питание нагревательных элементов - трехфазное.
Использовать пятижильный кабель с соответствующим максимальной мощности ТЭН
пусковым автоматом и УЗО. Разъём для подключения находится под тыльной панелью
котлов.
Термостат
комнатный
Насос КЦ

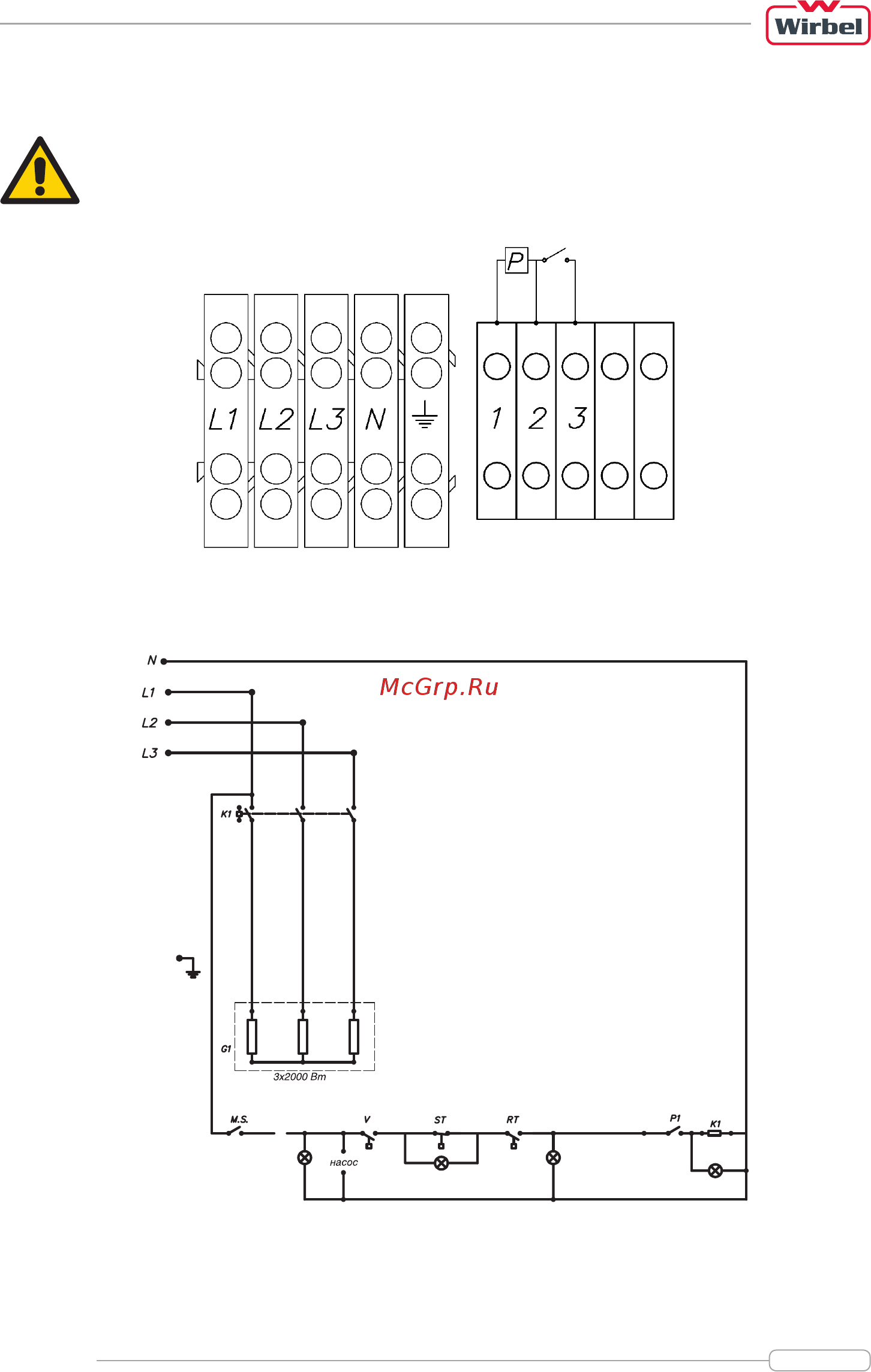

Схема электрических подключений ТЭНа 6кВт
К - контактор
G - ТЭН
M.S. - главный выключатель
V - термостат комнатный
ST - защита термостата
RT - регулятор термостата
