www.wirbel.ru
5

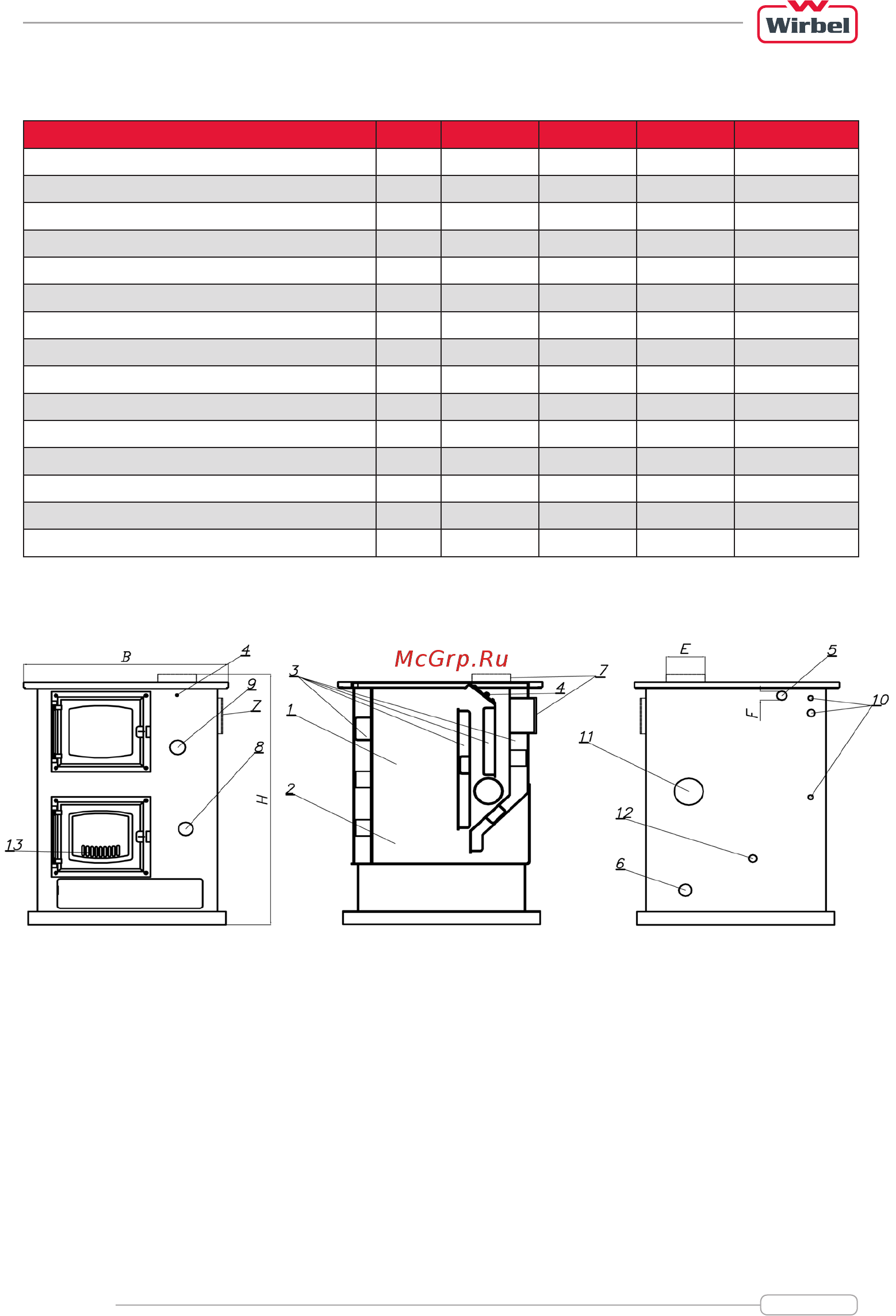

1.2. Технические характеристики котлов TEMY Plus, TEMY Plus L, TEMY Plus P 25*
Элементы котла TEMY Plus
Общая тепловая мощность кВт 12 18 30 25
Эффективная мощность для отопления кВт 6 12 18 18
Мощность ТЭН 9 13 25 -
Необходимая тяга Па 13 14 15 15
Объем котла л 31 40 65 48
Максимальная рабочая температура °C 90°C 90°C 90°C 90°C
Максимальное рабочее давление бар 2 2 2 3
Вес котла кг 189 210 225 282
Диаметр дымохода мм 118 128 148 148
Ширина мм 710 710 710 1130
Высота мм 810 960 910 855
Глубина мм 700 770 800 670
Верхняя и нижняя дверцы мм 258х196 258х196 258х196 258х196
Размер духовки мм - - - 350х230х405
Прямой трубопровод дюйм 1” 1” 1” 1”
Обратный трубопровод дюйм 1” 1” 1” 1”
1 Топка
2 Решетка колосниковая
3 Водяная рубашка
4 Шток заслонки «зима/лето»
5 Патрубок прямой воды
6 Патрубок обратной воды
7 Патрубок дымовых газов
8 Регулятор тяги
9 Термоманометр
10 Патрубки подключения к теплообменнику
безопасности и установки датчика температуры
11 Заглушка технологического окна.
12 Штуцер наполнения и слива
13 Прорези на дверце для поступления воздуха
