Стальные пеллетные котлы TOBY 12 B, TOBY 12 H
6

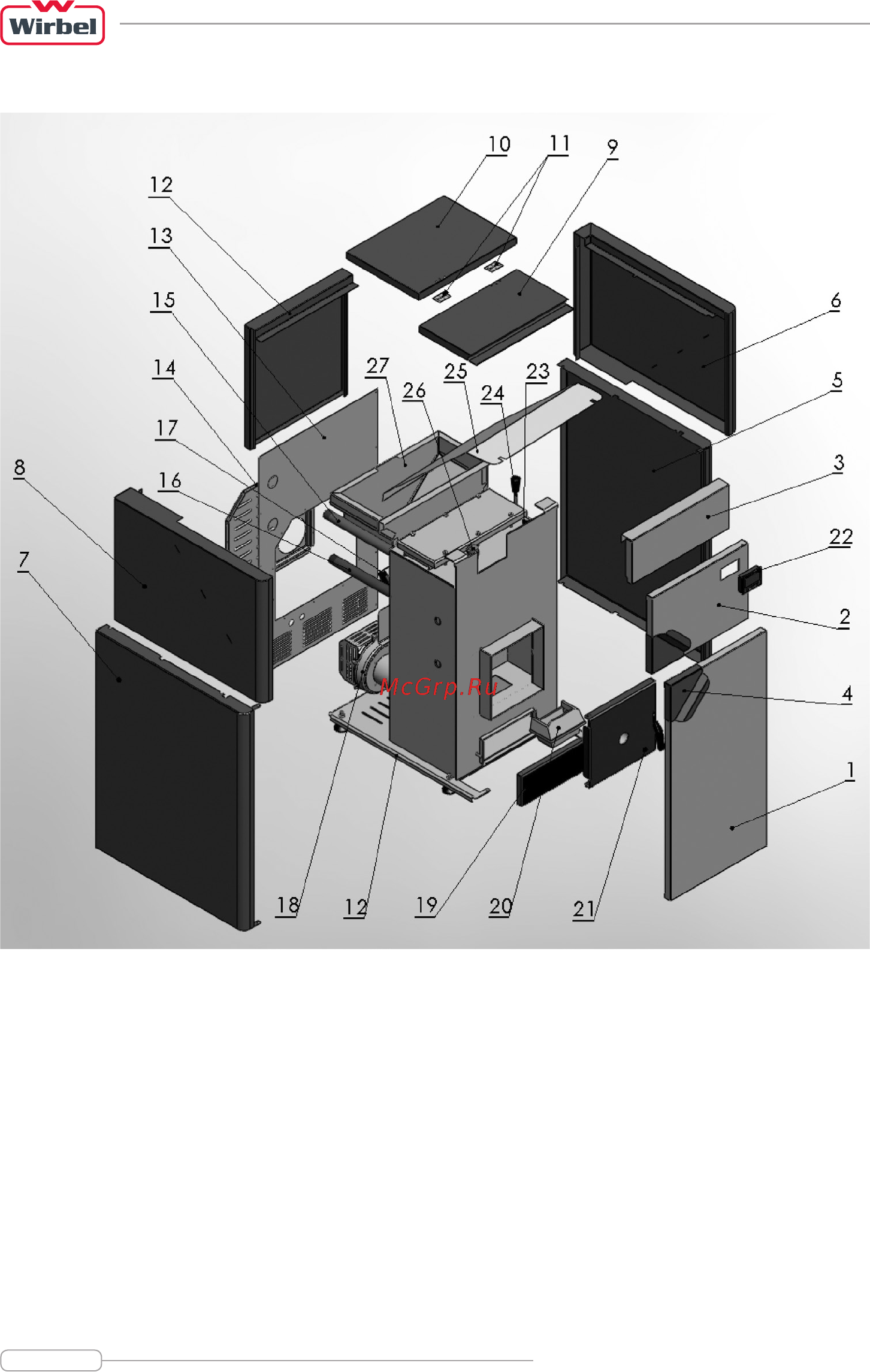

Рис.2. Детали котла TOBY 12 В
1 Передняя нижняя панель
2 Передняя средняя панель
3 Передняя верхняя панель
4 Ручка панели
5 Боковая правая нижняя панель
6 Боковая правая верхняя панель
7 Боковая левая нижняя панель
8 Боковая левая верхняя панель
9 Крышка верхняя передняя
(передвижная – для загрузки пеллет)
10 Крышка верхняя задняя (фиксированная)
11 Петли
12 Задняя верхняя панель
13 Задняя нижняя панель
14 Задняя накладка
15 Предохранительный клапан котла
16 Предохранительный клапан котла
17 Электродвигатель «вентилятора»
18 Вентилятор
19 Крышка нижнего проема
20 Чашка горелки
21 Дверцы
22 Дисплей
23 Датчик температуры воды
24 Рукоятка терморегулятора
25 Панель бункера
26 Автоматический воздушный клапан
27 Контейнер для пеллет
