www.wirbel.ru
7

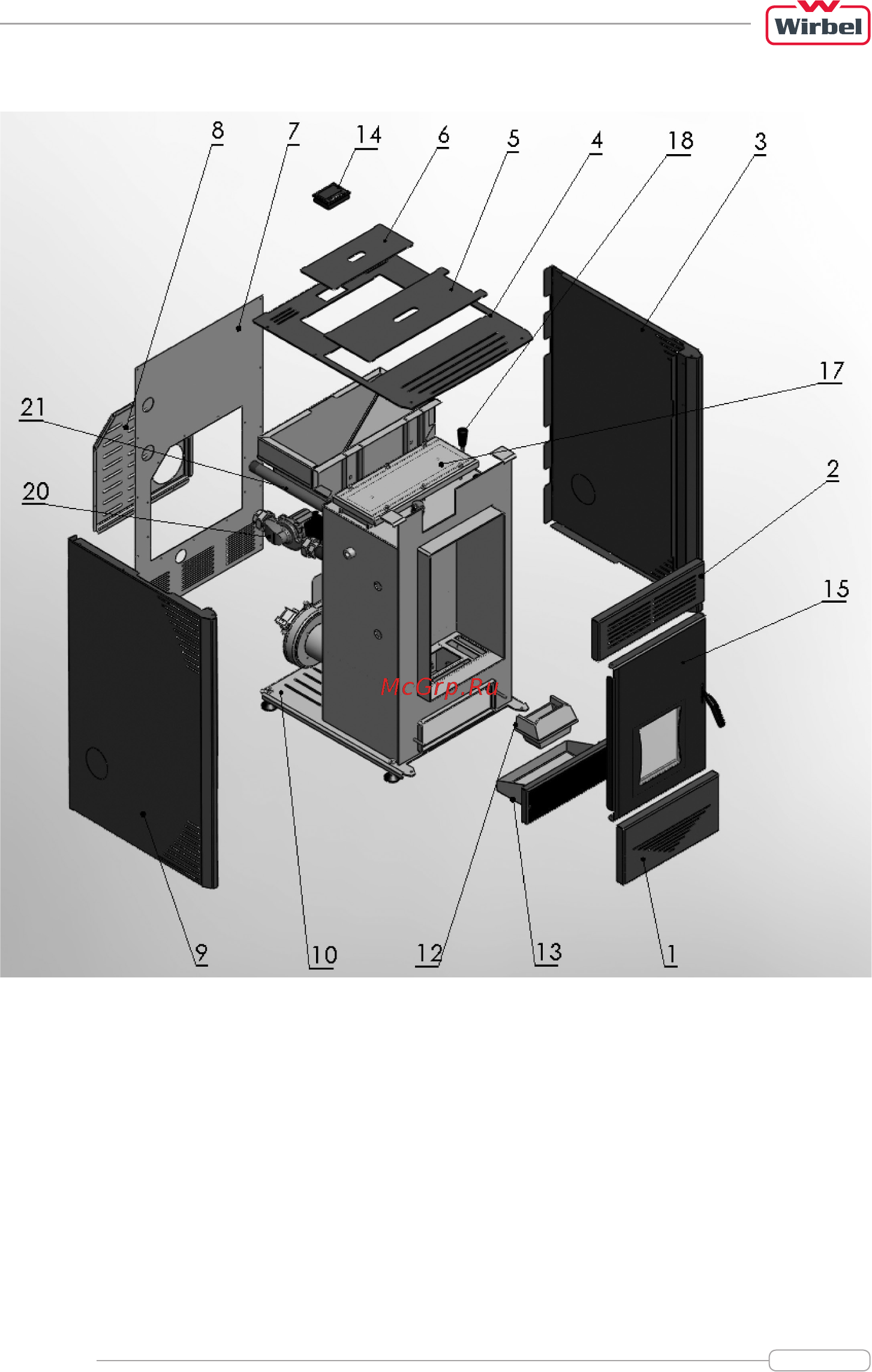

Рис.3. Детали котла TOBY 12 H
1 Передняя нижняя панель
2 Передняя верхняя панель
3 Боковая левая панель
4 Верхняя панель
5 Большая крышка
6 Малая крышка
7 Задняя панель
8 Задняя накладка
9 Боковая левая панель
10 Подстолье с ножками
11 Автоматический воздушный клапан
12 Чашка горелки
13 Зольник
14 Дисплей
15 Дверцы
16 Датчик температуры воды
17 Крышка верхняя для очистки
18 Рукоятка терморегулятора.
Вид спереди
