Стальные пеллетные котлы TOBY 12 B, TOBY 12 H
8

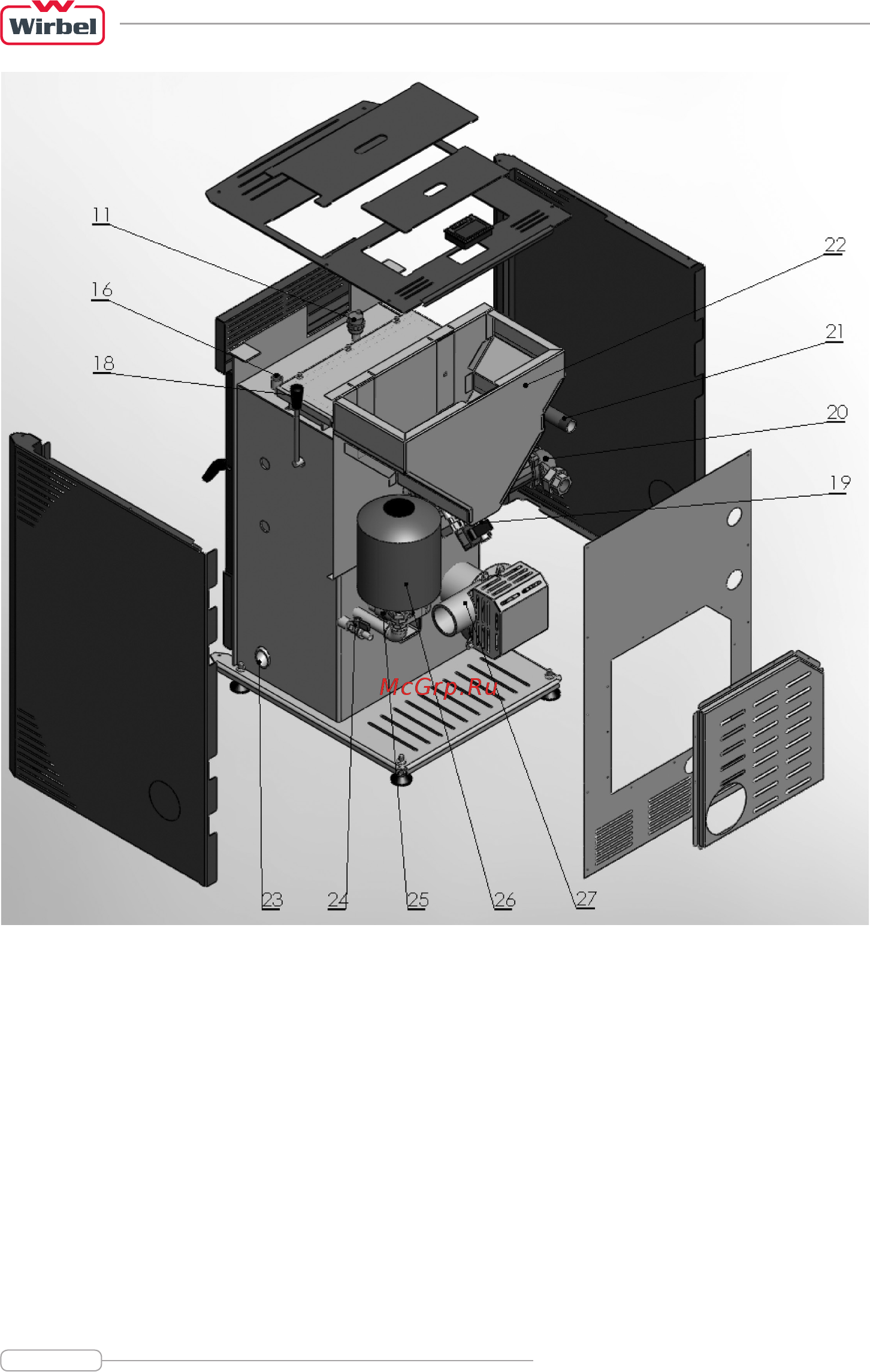

19 Электродвигатель вентилятора
20 Циркуляционный насос
21 Предохранительные клапаны котла
22 Контейнер для пеллет
23 Трубка вторичного воздуха
24 Кран для заполнения и опорожнения
25 Предохранительный клапан
26 Расширительный бак
27 Вентилятор
Вид сзади
