Gazer H521 [23/52] Комплектация gazer h521
![Gazer H521 [23/52] Комплектация gazer h521](/views2/1384704/page23/bg17.png)
23
RU
Комплектация Gazer H521
Видеорегистратор
Gazer H521
Гарантийный
талон
Руководство
пользователя
Аккумулятор
40С, 3,7V
500mAh
Вакуумное крепление
на лобовое стекло
автомобиля
Крепление на 3М скотче
на лобовое стекло
автомобиля
USB-кабель для
подключения
к ПК
Карта памяти
Gazer micro SDHC
+ Adapter
Автомобильный
блок питания
от прикуривателя
(со встроенным
преобразователем
в +5В)

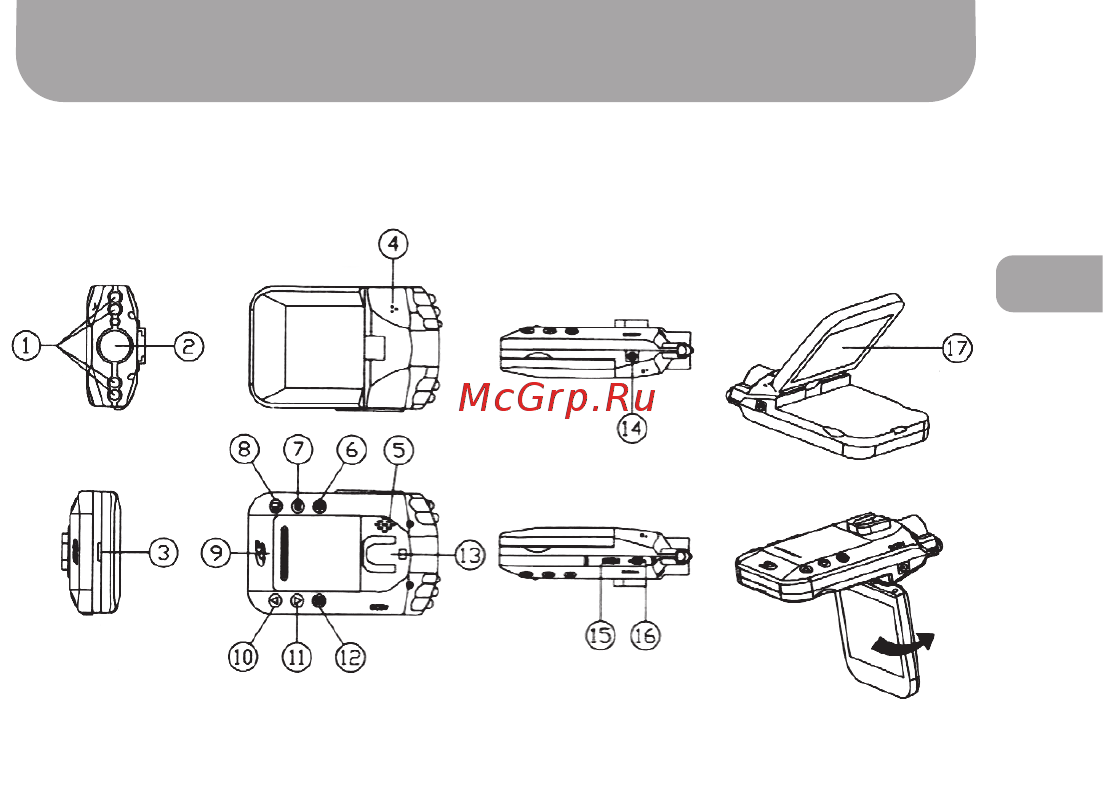

Элементы управления
1. ИК-диоды
2. Объектив
3. Индикатор состояния
(светится синим – в
состоянии работы, красным
– в состоянии зарядки).
4. Микрофон
5. Динамик
6. ON/OFF – включение и
выключение прибора.
7. MENU – меню настроек .
8. REC/SNAP – кнопка
управления режимом
записи/выбор параметра
при навигации по меню.
9. Крышка аккумуляторной
батареи
(SD Slot -
расположен под крышкой
отсека для аккумуляторной
батареи).
Не вставляйте
вынимайте карту
при подключенном
питании или включенных
индикаторах.
и не
памяти
10. DOWN – вниз (навигация
по меню, уменьшение
параметра экспозиции EV).
11. UP – вверх (навигация
по меню, увеличение
параметра экспозиции EV).
12. MODE – выбор режима
(«видео», «фото», «режим
просмотра архива»).
13. Место для крепления
14. Разъем питания
15. USB – подключение к ПК.
16. HDMI – видеовыход в
HDMI-формате.
17. Дисплей 2.5", поворотный.
270º
