Package contents
Gazer H521 MVR Warranty Card User Manual
Battery 40C
3,7V 500mAh
Vacuum windshield
mount
3M scotch tape mount
USB-cable
for PC connection
Memory Card
Gazer micro SDHC
+ adapter
Cigarette lighter
socket power unit
(with an integrated
+ 5V converter)

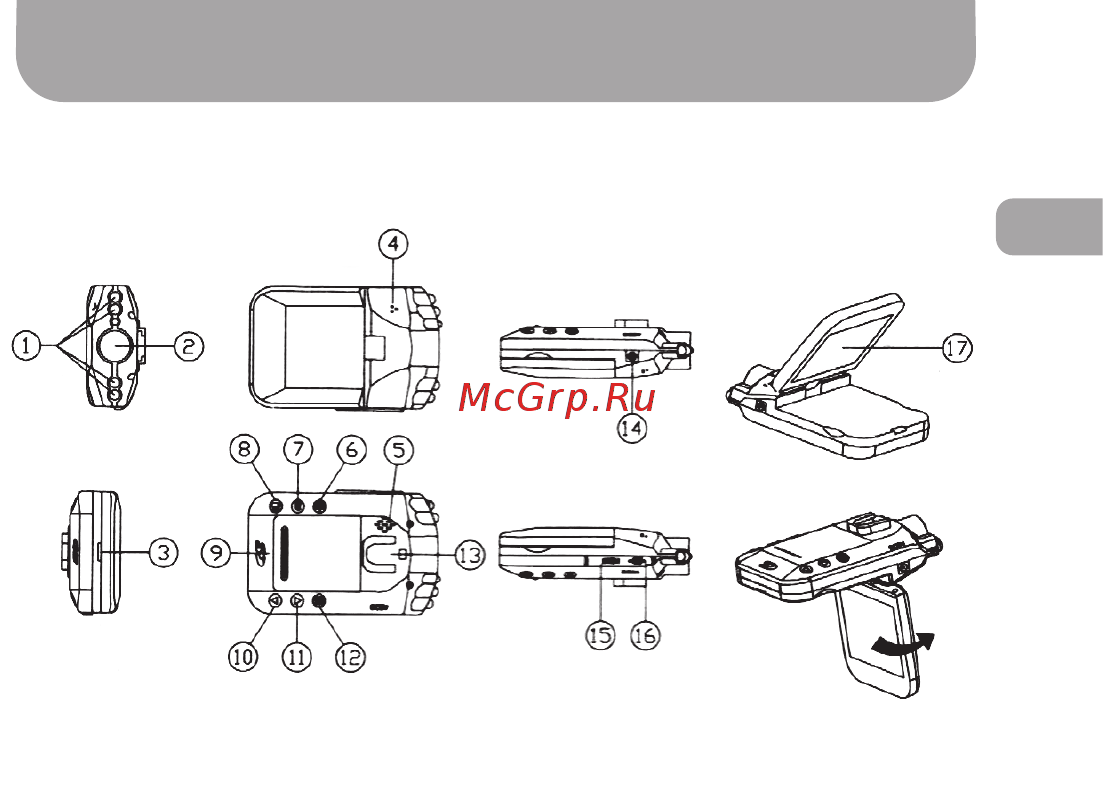

Controls
1. IR diodes.
2. Lens.
3. Status indicator
(blue – operation mode,
red – charging mode).
4. Microphone.
5. Speaker.
6. ON/OFF – switching
the device on and off
(red – status indicator).
7. MENU –
Settings menu.
8. REC/SNAP – control
the recording mode /
features selection when
navigating the menu.
9. Battery slot cover
10. DOWN – down (navigating
(navigating
different menus, reducing
exposure settings EV).
11. UP – up
different menus, increasing
exposure settings EV).
12. MODE – mode selection
(«video», «photo»,
«archive mode»).
13. Mounting hole.
14. Power socket.
15. USB – PC connection.
16. HDMI – HDMI video output.
17. 2.5" rotatable display.
270º
(SD Slot - located under
the battery slot cover).
Do not insert or remove
your SD memory card
when the power or
indicator lights are on.
