12
EN
ABCD
ABCD

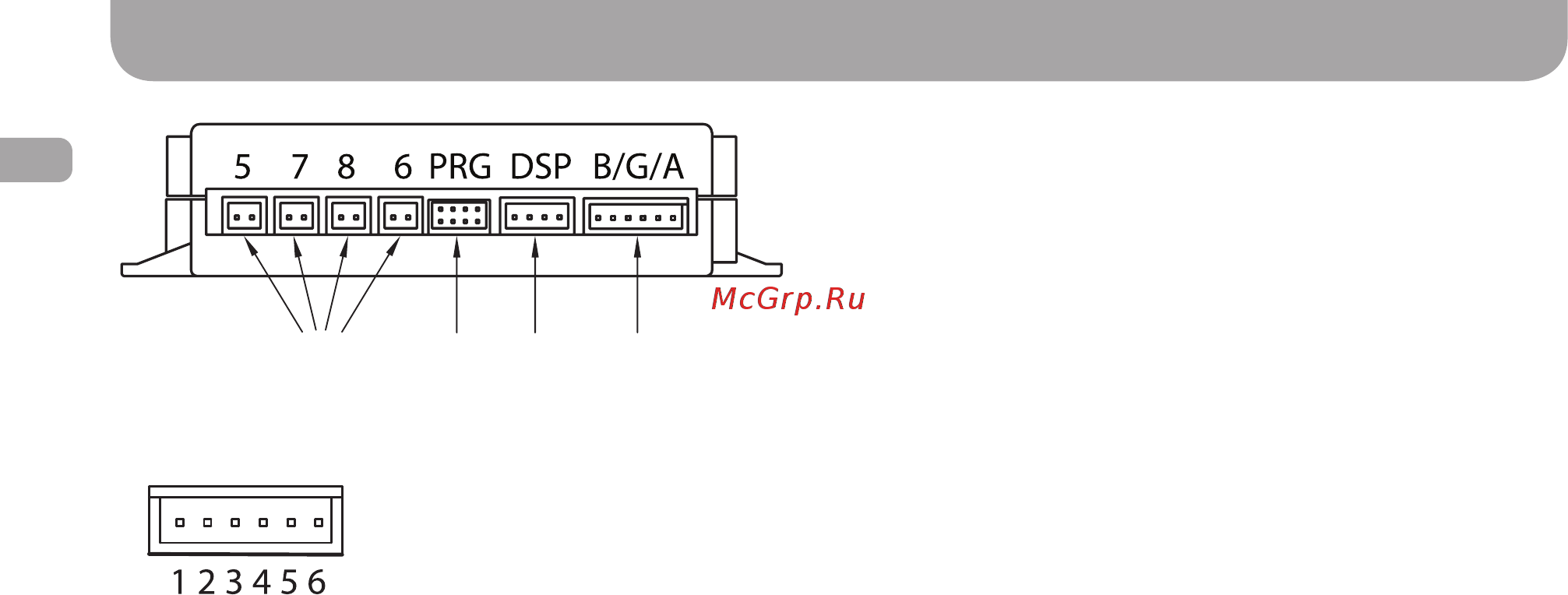

A – Connectors to connect sensors
B – Connector to connect the rear parking system
C – Connector to connect a remote loudspeaker /
an optional display
D – Connector to connect the power supply and
the CAN bus
1. Not used
2. Not used
3. CAN L
4. CAN H
5. GND
6. ACC +12 V
Procedure of the system installation:
• Mark out and drill installation holes for sensors in the fore bumper of the automobile.
• Install sensors into the bumper.
• Install the central unit.
• Connect the sensors to the main wiring and lay wiring to the place where the central unit is installed.
• Carry out the connection of power supply to the central unit.
• Lay the cable of the loudspeaker from the place of its installation.
• Install the loudspeaker
.
Connection diagram
